Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Panjang gelombang: | 1310 & 1550nm | Jenis kontrol: | Non-Latching |
---|---|---|---|
Sumber Daya listrik: | 5v | Penyambung: | SC / UPC |
Nama Produk: | 2x2 Fiber Optic Bypass Switch Module | Daya transmisi: | ≤500mW |
Cahaya Tinggi: | 2x2 Fiber Bypass Switch,Modul Bypass Switch 1550nm,Single Mode Optical Bypass Switch |
SM 1310 / 1550nm Non-latching 2x2 Fiber Optic Bypass Switch Module
GEZHI 2x2 Serat Optik memotong modul modul pengepakan dalam kasus Logam dengan suhu operasi tinggi.Muncul dengan singlemode 1310 & 1550nm tipe Non-Latching SC / APC yang dikuncir.2x2 Bypass Fiberoptic Switch menghubungkan saluran optik dengan mengarahkan ulang sinyal optik yang masuk ke serat keluaran yang dipilih.Hal ini dicapai dengan menggunakan konfigurasi paten paten-mekanik yang tertunda dan diaktifkan melalui sinyal kontrol listrik.Switch menawarkan keandalan yang sangat tinggi dan kecepatan switching cepat serta kinerja dua arah.Switch fiber optik Bypass 2x2 adalah solusi switching yang sebenarnya untuk aplikasi jaringan optik.
fitur
Aplikasi
PRIA
R&D di Laboratorium
Pemantauan Sistem
OADM yang dapat dikonfigurasi
Spesifikasi
Parameter
|
GZ-FSW-2 × 2BSEBUAH | ||
Rentang panjang gelombang | nm | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
Panjang operasi operasi | nm | 850/1300 | 1310/1490/1550/1625/1650 |
Kerugian Penyisipan | dB | Ketik: 0,8 Maks: 1,2 | Ketik: 0,7 Maks: 1,0 |
Mengembalikan kerugian | dB | MM≥30 SM≥50 | |
Crosstalk | dB | MM≥35 SM≥55 | |
PDL | dB | ≤0,05 | |
WDL | dB | ≤0,25 | |
TDL | dB | ≤0,25 | |
Pengulangan | dB | ≤ ± 0,02 | |
Sumber Daya listrik | v | 3.0 atau 5.0 | |
Seumur hidup | waktu | ≥107 | |
Alihkan Waktu | MS | ≤8 | |
Daya Transmisi | mW | ≤500 | |
Suhu Operasional | ℃ | -20 ~ + 70 | |
Suhu penyimpanan | ℃ | -40 ~ + 85 | |
Dimensi | mm | (L) 55,0 × (W) 30,0 × (H) 12,8 kustomisasi tersedia. |
Rute Optik
PN | Jalur Optik | Penggerak Listrik | Sensor Status | Rute Optik | |||
GZ-FSW-2 × 2BA | PIN1 | PIN3 | PIN2 | PIN4 | |||
Non-latching | P1 — P3 | - | - | Menutup | / |
|
Jalan pintas |
P1 — P4 P2 — P3 |
V + | GND | Buka | / |
|
Normal |
informasi pemesanan
GZ-2 × 2BA-X-xx-xxx-xx-xx
Mode | Panjang gelombang | Jenis Tegangan | Model Kontrol | Jenis serat | Diameter serat | Panjang serat | Penyambung |
S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Lainnya |
3 = 3V 5 = 5V |
L = Menempel N = Non-Latching |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Lainnya |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Lainnya |
1 = 1m 2 = 1,5 m X = Lainnya |
0 = Tidak Ada 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |

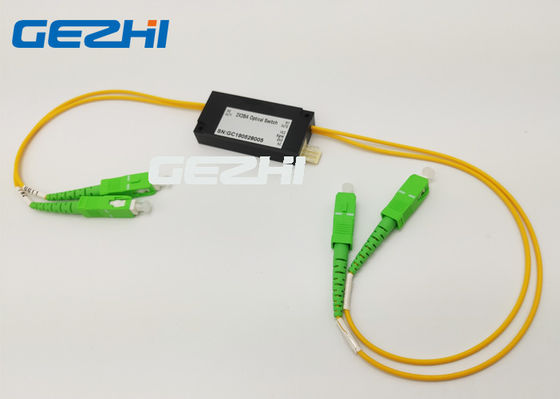

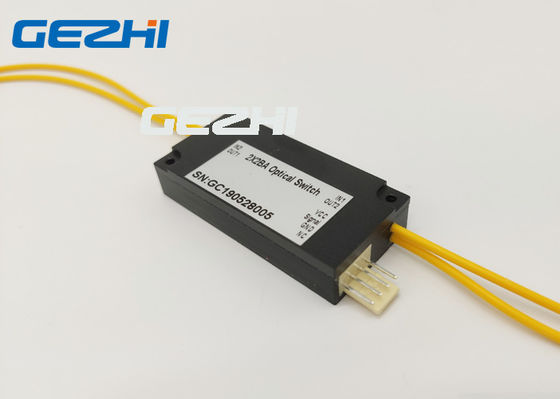

2x2 Fiber Optik Bypass Switch Modul gambar
