Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Panjang gelombang: | T1625 R1310 & 1490 & 1550nm | Pelabuhan: | 3port |
---|---|---|---|
Paket: | Tabung baja | Penyambung: | LC / SC / FC / ST disesuaikan |
Cahaya Tinggi: | Komponen Serat Optik FWDM,Komponen Serat Optik FWDM,Perangkat FWDM R1310 |

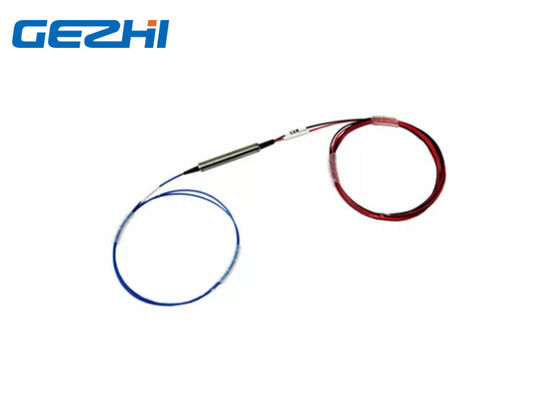

3ports T1625nm R1310 / 1490 / 1550nm FWDM Komponen Serat Optik
GEZHI 3ports FWDM Komponen serat optik didasarkan pada teknologi filter film tipis dengan T1625nm R1310 & 1490 & 1550nmnm.Perangkat ini memiliki kehilangan penyisipan yang rendah, jalur optik bebas epoksi, rasio kepunahan tinggi, keandalan tinggi dan stabilitas tinggi.
fitur
Saluran Pass (Transmission): 1625nm
Saluran Refleksi: 1310nm dan 1490nm dan 1550nm
Telcordia GR1221, RoHS Compliant
Jalur optik bebas epoksi dan stabilitas termal luar biasa
Aplikasi
FTTH
Penguat optik
Jaringan CATV
Sistem WDM
Spesifikasi
Parameter | Satuan | Perangkat FWDM | ||
Panjang gelombang operasi T: panjang gelombang transmisi R: panjang gelombang refleksi 1310 ± 50.190 ± 10, 1550 ± 10 1610 ± 10, 1625 ± 25, 1650 ± 20 |
nm | |||
1 | T1625 R1310 / 1490/1550 | |||
Kerugian Penyisipan | dB | Transmisi: ≤ 0,6 | ||
Refleksi: ≤ 0,4 | ||||
Isolasi Saluran Transmisi | dB | ≥ 30 | ||
Isolasi Saluran Refleksi | dB | ≥ 17 | ||
PDL | dB | ≤ 0,1 | ||
Stabilitas termal panjang gelombang | nm / ℃ | ≤ 0,003 | ||
Stabilitas termal kehilangan penyisipan | dB / ℃ | ≤ 0,005 | ||
Mengembalikan kerugian | dB | ≥ 45 | ||
Daya Optik | mW | ≤ 500 | ||
Suhu Operasional | ℃ | -10 ~ +70 | ||
Suhu penyimpanan | ℃ | -40 ~ +85 | ||
Kelembaban relatif | % | 5 ~ 95 | ||
Dimensi | mm | Φ5.5 × 34 | Φ4.2 × 25 | 90 × 20 × 10 |
Catatan: 1. Kustomisasi tersedia. 2. Ditentukan tanpa konektor, dan tambahkan kehilangan 0,2dB per konektor. |
Gambar A adalah untuk T13 / R15, T14 / R1315, T1415 / R13 FTTX Filter WDM
Gambar B untuk T15 / R13, T13 / R1415, T15 / R1314, T1314 / R15 FTTX Filter WDM
Meminta informasi:
SEBUAH | B | C | D | E |
Panjang gelombang | Jenis tabung | Panjang serat (Sertakan konektor) |
Penyambung | Dimensi |
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = Lainnya |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = Lainnya |
05 = 0,5m ± 0,05m 10 = 1,0m ± 0,05m 15 = 1,5m ± 0,05m X = Lainnya |
00 = Tidak Ada FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = Lainnya |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10mm X = Disesuaikan |
