Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Sakelar Optik Ganda 1x2 | Panjang gelombang: | 1310 & 1550nm |
|---|---|---|---|
| Jenis kontrol: | Non-Latching | Sumber Daya listrik: | Tegangan 3V |
| Penyambung: | FC / APC hijau | Aplikasi: | Pemantauan Sistem |
| Cahaya Tinggi: | Sakelar Optik Ganda 1x2,Saklar Serat Optik 2x4,Saklar Serat Optik 1550nm |
||

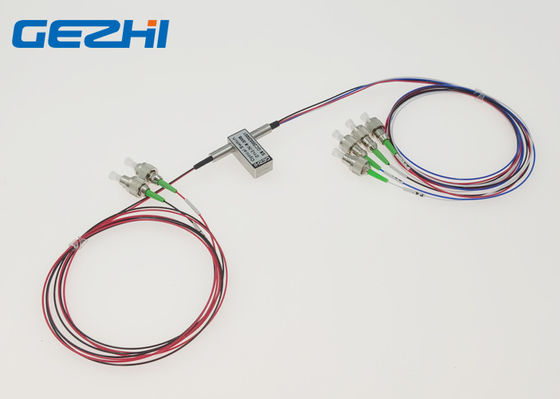

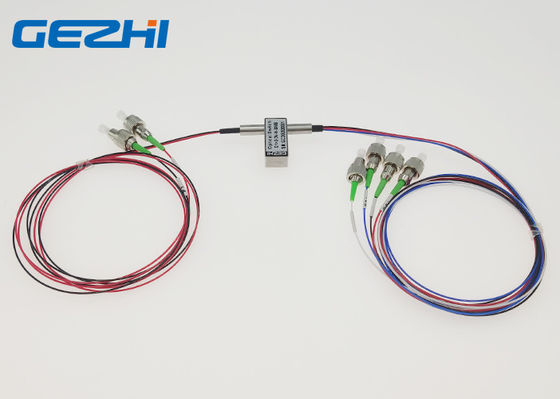

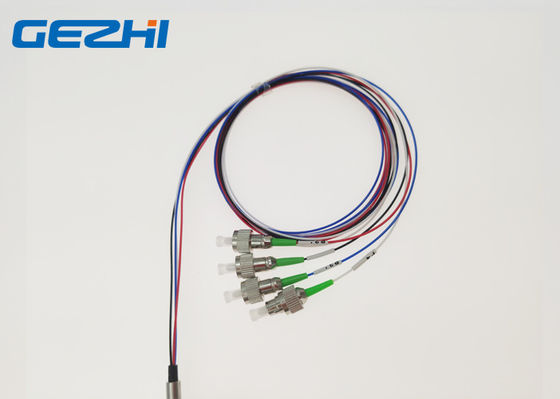

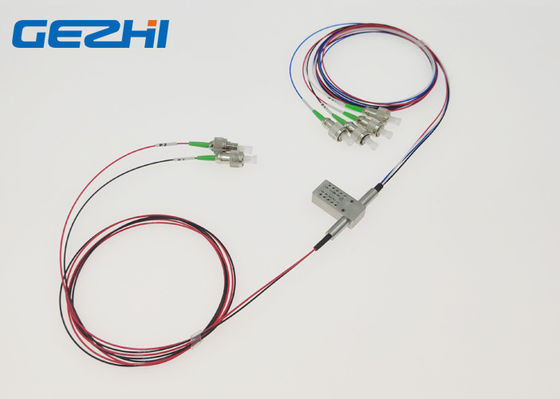

Dual 1x2 Saklar Optik 2x4 Sakelar serat optik 1310 & 1550nm 1 meter FC / APC
GEZHI Dual 1x2 / 2x4 Sakelar Serat Optik dikonfigurasi oleh Enam serat dan dua status.Ini terhubung dengan konektor FC / APC dan dengan tegangan 3V yang tidak terkunci, PCB dapat diperdebatkan.GEZHI Dual 1x2 / 2x4 Fiber Optic Switch menghubungkan saluran optik dengan mengarahkan ulang sinyal optik yang masuk ke serat output yang dipilih.Switch Optik 2x2 adalah aplikasi dalam R&D di laboratorium, Jaringan Area Metropolitan dan OADM yang Dapat Dikonfigurasi.
fitur
Stabilitas Tinggi, Kehandalan Tinggi
Rugi Penyisipan Rendah
Rentang Panjang Gelombang Lebar
Bebas epoksi di Jalur Optik
Aplikasi
R&D di Laboratorium
MAN (Jaringan Area Metropolitan)
Pemantauan Sistem
OADM yang dapat dikonfigurasi
Spesifikasi
| Model | Satuan | GZ-FSW-D1x2 | |
| Panjang gelombang operasi | nm | 850 ± 40/1300 ± 40 | 1260 ～ 1620 |
| panjang gelombang | nm | 850 & 1300 | 1310 & 1550 |
| Kerugian penyisipan | dB | Ketik: 0,7 Maks: 1,0 | |
| Mengembalikan kerugian | dB | MM≥30 SM≥50 | |
| Bicara silang | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| Pengulangan | dB | ≤ ± 0,02 | |
| Tegangan | v | 3.0 atau 5.0 ± 0.5 | |
| Masa operasi | Waktu | ≥107 | |
| Alihkan waktu | MS | ≤8 | |
| Penanganan daya | mW | ≤500 | |
| Suhu Operasional | ℃ | -20 ～ + 70 | |
| Suhu penyimpanan | ℃ | -40 ～ + 85 | |
| Ukuran | mm | 27.0 × 12 × 8.2 | |
| Catatan: 1 Dalam suhu operasi dan SOP.2 Tidak Termasuk Konektor. | |||
Kustomisasi tersedia.
Rute Optik
Pin
| Tipe | Negara | Definisi pin | Kekuasaan | Pemantauan kondisi | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Non-latching | SEBUAH | P1- P3 ', P2-P4' | - | - | - | - | Menutup | Buka | Buka | Menutup |
| B | P1-P1 ', P2-P2' | V + | - | - | GND | Buka | Menutup | Menutup | Buka | |
| Menempel | SEBUAH | P1- P3 ', P2-P4' | - | - | GND | V + | Menutup | Buka | Buka | Menutup |
| B | P1-P1 ', P2-P2' | V + | GND | - | - | Buka | Menutup | Menutup | Buka | |
Informasi Pesanan Sakelar Optik Ganda 1x2
GZ-FSW-D1x2-x-xx-xxx-xx-x-xx
| Mode | Panjang gelombang | Jenis Tegangan | Model Kontrol | Jenis serat | Diameter serat | Panjang serat | Penyambung |
|
S = SM |
85 = 850nm |
3 = 3V |
L = Menempel |
5 = 50/125 |
25 = 250um |
1 = 1m |
00 = Tidak Ada |
