Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Modul FWDM | Panjang gelombang: | T1550 R1310 & 1490nm |
|---|---|---|---|
| Pelabuhan: | 1x2 Port | Penyambung: | FC / APC |
| Paket: | Kotak ABS | Aplikasi: | CATV |
| Cahaya Tinggi: | Multiplexer Divisi Panjang Gelombang 1x2,Perangkat FWDM 1550nm,modul WDM 1x2 |
||

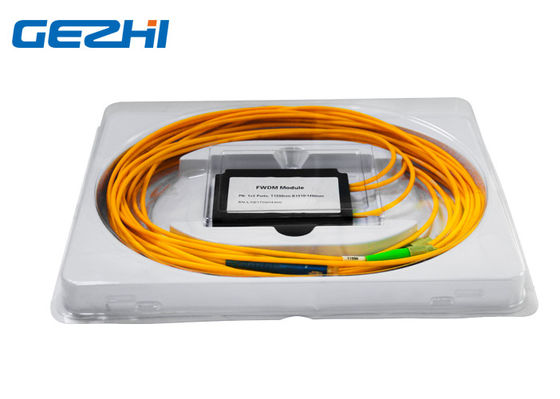

1x2 Ports Modul FWDM Transmisi 1550nm Reflction 1310 & 1490nm
Port GEZHI 1x2 Ports FTTX Filter WDM modul secara luas digunakan dalam amplifier Raman, EDFA, instrumentasi serat optik dan jaringan WDM.Ini didasarkan pada teknologi Thin Film Filter (TFF).Perangkat menggabungkan atau memisahkan sinyal (1310/1490 / 1550nm) pada panjang gelombang yang berbeda dalam rentang panjang gelombang yang lebar.Modul FWDM Port 1x2 dapat memperluas kapasitas serat tunggal untuk mencapai komunikasi dua arah, sehingga banyak digunakan dalam perluasan dan peningkatan jaringan optik, atau memperkenalkan bisnis komprehensif baru, dll.
GEZHI menyediakan Modul FWDM Port 1x2 yang disesuaikan dengan gelombang panjang gelombang tertentu untuk aplikasi khusus Anda.Seperti yang mungkin Anda ketahui, sistem GEPON sendiri berfungsi pada 1310/1490, jadi sinyal CATV di sini dikirim melalui serat yang sama menggunakan 1550nm, dan Modul FWDM Port 1x2 GEZHI adalah tempat di mana semua ini mendapatkan "campuran".
fitur
Kehilangan insersi rendah
PDL rendah
Jalur epoksi optik gratis
Isolasi saluran tinggi
Kisaran panjang gelombang operasi yang luas
Stabilitas lingkungan yang sangat baik
Telcordia compliant
Aplikasi
Sistem komunikasi Serat Optik
CATV
Sistem WDM
EDFA, Amplifier, dll.
Laser Fiber
Spesifikasi
| Parameter | Satuan | Perangkat FWDM | ||
| Panjang gelombang operasi 1310 ± 50.190 ± 10, 1550 ± 10 |
nm |
T1550 R1310 / 1490 |
||
| Kerugian Penyisipan | dB | Transmisi: ≤ 0,6 | ||
| Refleksi: ≤ 0,4 | ||||
| Isolasi Saluran Transmisi | dB | ≥ 30 | ||
| Isolasi Saluran Refleksi | dB | ≥ 17 | ||
| PDL | dB | ≤ 0,1 | ||
| Stabilitas termal panjang gelombang | nm / ℃ | ≤ 0,003 | ||
| Stabilitas termal kehilangan penyisipan | dB / ℃ | ≤ 0,005 | ||
| Mengembalikan kerugian | dB | ≥ 45 | ||
| Daya Optik | mW | ≤ 500 | ||
| Suhu Operasional | ℃ | -10 ~ +70 | ||
| Suhu penyimpanan | ℃ | -40 ~ +85 | ||
| Kelembaban relatif | % | 5 ~ 95 | ||
| Dimensi | mm | 100x80x10mm | ||
| Catatan: 1. Kustomisasi tersedia. 2. Ditentukan tanpa konektor, dan tambahkan kehilangan 0,2dB per konektor. |
||||
Meminta informasi:
| SEBUAH | B | C | D | E |
| Panjang gelombang | Jenis tabung | Panjang serat (Sertakan konektor) |
Penyambung | Dimensi |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = Lainnya |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = Lainnya |
05 = 0,5m ± 0,05m 10 = 1,0m ± 0,05m 15 = 1,5m ± 0,05m X = Lainnya |
00 = Tidak Ada FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = Lainnya |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10mm X = Disesuaikan |
1x2 Port Modul FWDM
