Dual Fiber 40CH AAWG Athermal Arrayed Waveguide Grating

Dual Fiber 40CH AAWG Athermal Arrayed Waveguide Grating
Dual Fiber 40CH AAWG Athermal Arrayed Waveguide Grating

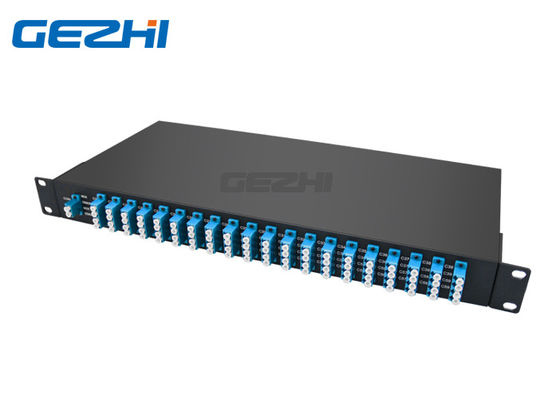

Gambar besar :  Dual Fiber 40CH AAWG Athermal Arrayed Waveguide Grating

Detail produk:
Tempat asal: Cina
Nama merek: GEZHI or OEM
Sertifikasi: CE RoHS ,ISO9001
Nomor model: 40CH-AAWG-D
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 pc
Harga: Negotiable
Kemasan rincian: Kotak kertas
Waktu pengiriman: 5-8 HARI KERJA
Syarat-syarat pembayaran: T / T, Western Union
Menyediakan kemampuan: 100000 Saluran per bulan
Detil Deskripsi produk
Nama Produk: 40CH AAWG Panjang gelombang: C20 hingga C59
Saluran: 40CH Penyambung: Adaptor LC / UPC
Paket: Standalone 1U 19 "Rack Aplikasi: Jaringan Jarak Jauh
Cahaya Tinggi:

40CH AAWG DWDM MUX

,

Multiplexer AAWG 40CH

,

Demultiplexer Multiplexer



40CH Athermal Arrayed Waveguide Grating Dual Fiber Multiplexer dan Demultiplexer



Gezhi 40ch Mux Demux AAWG adalah modul optik pasif dengan kepadatan tinggi, kehilangan rendah dan mandiri.Ini didasarkan pada teknologi AWG-termal denganTeknologi Monolitik Gaussian.Modul AAWG 40-kanal menawarkan solusi WDM isolasi ultra rendah (di bawah 4,5dB) dan kanal tinggi untuk pusat data dan aplikasi akses metro.40CH Athermal Arrayed Waveguide Grating ini memberikan kemudahan penanganan serat, isolasi saluran yang sangat baik, dan keandalan jangka panjang dalam 19 "1U Frame Rack, yang merupakan perangkat ideal untuk sistem yang membutuhkan kinerja unggul, jumlah saluran tinggi, dan biaya rendah.Dalam hubungannya dengan amplifier dan transponder, 40ch Athermal Arrayed Waveguide Grating mendukung beragam arsitektur mulai dari titik-ke-titik sederhana hingga konfigurasi cincin yang diperkuat.



fitur

Benar-benar pasif, tidak ada daya & tidak perlu pendinginan

Isolasi Saluran Tinggi untuk meningkatkan keandalan

Built-in Mux dan Demux dalam satu unit, bekerja pada dua serat jaringan

Kehilangan insersi Sangat Rendah untuk meningkatkan jarak dan kinerja



Aplikasi

ADM berbasis WDM

Pemrosesan sinyal optik

Transmisi WDM

Routing selektif panjang gelombang

Metro dan Jaringan jarak jauh



Spesifikasi



Parameter Kondisi Spesifikasi Unit
Min. Maks.
Suhu Operasional Pengoperasian -5 65 oC
Kelembaban Operasi Pengoperasian 5 95 % RH
Suhu penyimpanan Non_Operating -40 +85 oC
Kelembaban penyimpanan Non_Operating 5 95 % RH
SPESIFIKASI OPTIK AWG GAUSSIAN AAWG
Parameter Kondisi Spesifikasi Unit
Min Tipe Maks
Jumlah Saluran     2-1 × 40
Spasi Saluran Nomor 100GHz   100   GHz
Cha.Panjang gelombang tengah Frekuensi ITU.   C –band   nm
Kosongkan Passband Saluran     ± 0,1   nm



SPESIFIKASI OPTIK
Parameter Kondisi Spesifikasi     Unit
Min Tipe Maks
Stabilitas Panjang Gelombang Kisaran maksimum kesalahan panjang gelombang semua saluran dan suhu dalam polarisasi rata-rata.   ± 0,05   nm
-1 dB -1 Bandwidth Saluran Hapus saluran bandwidth yang ditentukan oleh bentuk passband.Untuk setiap saluran 0,24     nm
-3 dB -3 dB Bandwidth Saluran Hapus saluran bandwidth yang ditentukan oleh bentuk passband.Untuk setiap saluran 0,43     nm
Kerugian Penyisipan Optik di kisi ITU Didefinisikan sebagai transmisi minimum pada panjang gelombang ITU untuk semua saluran.Untuk setiap saluran, pada semua suhu dan polarisasi.   3.5 4.5 dB
Isolasi Saluran yang Berdekatan Perbedaan kerugian penyisipan dari transmisi rata-rata pada panjang gelombang kisi ITU ke daya tertinggi, semua polarisasi, dalam pita ITU dari saluran yang berdekatan. 30     dB
Non-Berdekatan, Isolasi Saluran Perbedaan kerugian penyisipan dari transmisi rata-rata pada panjang gelombang kisi ITU ke daya tertinggi, semua polarisasi, dalam pita ITU dari saluran yang tidak berdekatan. 40     dB
Isolasi Saluran Total

Selisih kerugian penyisipan kumulatif total dari transmisi rata-rata pada panjang gelombang grid ITU ke daya tertinggi, semua polarisasi, dalam pita ITU

semua saluran lain, termasuk saluran yang berdekatan.

33     dB
Penyisipan Kehilangan Keseragaman Kisaran maksimum variasi kehilangan penyisipan dalam ITU di semua saluran, polarisasi, dan suhu.   0.8 1.0 dB
Ripple Kerugian Penyisipan

Maksima dan minimal kerugian optik apa pun

Pita ITU, tidak termasuk titik batas, untuk setiap saluran di setiap port

  0,4 0,5 dB
Direktivitas Rasio daya yang dipantulkan dari saluran apa pun (selain saluran n) dengan daya masuk dari saluran input n 50     dB
Kerugian pengembalian optik Port input & output 40     dB
PDLPolarization Dependent Loss dalam Clear Channel Band Nilai kasus terburuk diukur dalam pita ITU   0,3 0,5 dB
Dispersi Mode Polarisasi       0,5 ps
Daya Optik Maksimum       23 dBm
Output input MUXDEMUX Rentang pemantauan   -35   +23 dBm







meminta informasi

AWG X XX X XX X XX
  Spasi Saluran Jumlah Saluran Konfigurasi Saluran 1 Jenis Paket Konektor Masuk / Keluar
  1 = 100GHz

32 = 32 Saluran

40 = 40 Saluran

44 = 44 Saluran

48 = 48 Saluran





S = Serat Tunggal

D = Serat Ganda

21 = Ch21

……

34 = Ch34

……

50 = Ch50

……

RU = 19 ”1U Rackmount

0 = Tidak Ada

1 = FC / APC

2 = FC / PC

3 = SC / APC

4 = SC / PC

5 = ST / PC

6 = ST / APC

7 = LC / PC

8 = LC / APC

S = Tentukan





40CH Athermal Arrayed Waveguide Grating Serat Ganda

Dual Fiber 40CH AAWG Athermal Arrayed Waveguide Grating 0
