Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama Produk: | 2-OADM-C-WE-S | Panjang gelombang: | 1510 & 1570nm |
---|---|---|---|
Jenis garis: | Serat Tunggal Barat dan Timur | Penyambung: | LC / UPC |
Paket: | 100x80x10mm | Aplikasi: | Optical Tambah dan Jatuhkan |
Cahaya Tinggi: | 2CH OADM CWDM,1570nm Optical Add Drop Multiplexer,Modul OADM 1510nm |

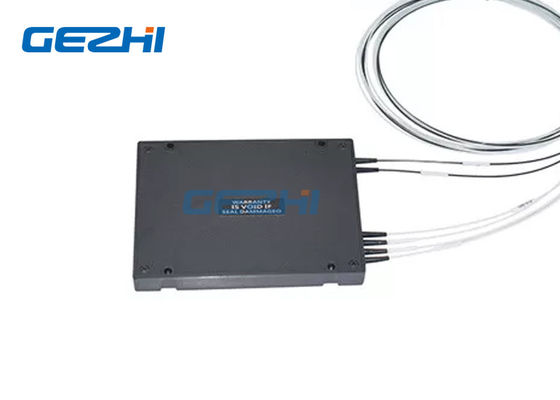

Modul Satu-Tambah Fiber 2 Channel OADM CWDM Mux
Modul Tambah-Drop OADM CWDM Mux Tunggal Serat 2 Channel dari GEZHI dengan panjang gelombang CWDM1510nm dan 1570nm.Modul Satu-Tambah Fiber 2 Channel OADM CWDM Mux menggabungkan saluran panjang gelombang ke serat transmisi optik.Single Channel 2 Gezhi, Modul OADM CWDM Mux Add-Drop Modul digunakan dalam sistem WDM untuk multiplexing atau demultiplexing dan routing sinyal serat optik, secara selektif menambah dan menjatuhkan individu atau set saluran panjang gelombang dari aliran CWDM.Modul Tambah-Jatuhkan OADM CWDM Mux 2 Channel initersedia dalam konfigurasi dua sisi (Timur dan Barat) yang mendukung hingga dua panjang gelombang pada satu serat.
fitur
|
Aplikasi
|
Spesifikasi
Parameter |
Satuan |
2-OADM-C-WE-S | ||
Menambahkan | Penurunan | |||
Panjang gelombang saluran | nm | 1510 dan 1570nm | ||
Panjang gelombang tengah Ketepatan |
nm | ± 0,5 | ||
Spasi Saluran | nm | 20 | ||
Passband Saluran (@ -0,5dB bandwidth |
nm | > 15 | ||
Kerugian Penyisipan | dB | <0,9 | <0,9 | |
Riak Saluran | dB | 0,3 | ||
Isolasi |
Berdekatan | dB | > 30 | |
Tidak berbatasan | dB | > 40 | ||
Suhu Kehilangan Kelembaban Kepekaan |
dB / ℃ |
<0,005 |
||
Suhu panjang gelombang Bergeser |
nm / ℃ |
<0,002 | ||
Ketergantungan Polarisasi Kerugian |
dB | <0,1 | ||
Mode Polarisasi Penyebaran |
dB | <0,1 | ||
Direktivitas | dB | > 50 | ||
Mengembalikan kerugian | dB | > 45 | ||
Penanganan Daya Maksimum | mW | 300 | ||
Suhu Opterating | ℃ | -20 ~ + 70 | ||
Suhu penyimpanan | ℃ | -40 ~ 85 | ||
Dimensi paket | mm | L100x80x10 |
Catatan: 1. Kustomisasi tersedia.
2. Ditentukan dengan konektor
Modul Satu-Tambah Fiber 2 Channel OADM CWDM Mux filter cascading
Gambar
Modul Satu-Tambah Fiber 2 Channel OADM CWDM Mux
Ini menjatuhkan saluran individu dan menambahkan saluran yang sama kembali ke serat jaringan dalam transmisi dua sisi.
2 channel 1510nm dan 1570nm CWDM menambah & menjatuhkan multiplekser untuk EAST dan WEST untuk transmisi data dua arah melalui serat tunggal.
Single Fiber 2 Channel OADM CWDM Mux Solusi Modul Tambah-Jatuhkan
