Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama Produk: | WDM berbasis filter | Panjang gelombang: | 980 / 1550nm |
---|---|---|---|
Pelabuhan: | 1x2 | PaketLGX Kaset: | tabung stainless steel |
Penyambung: | FC / PC | Aplikasi: | EDFA |
Cahaya Tinggi: | 1x2 WDM Splitter,WDM Filter 1550nm,WDM Filter 1x2 |

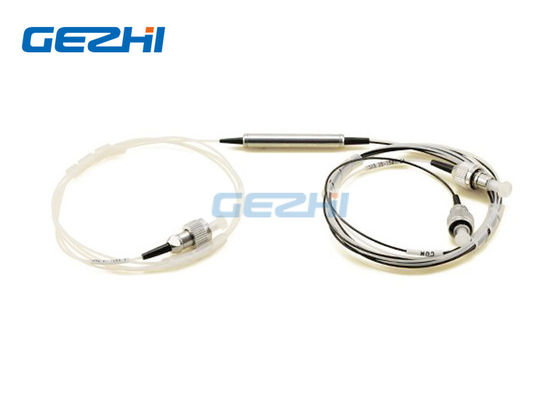

Filter Wavelength Division Multiplexer 980 / 1550nm Perangkat
980 / 1550nm FWDM - untuk penguat optik DWDM dan penguat EDFA yang berkinerja tinggi
980 / 1550nm Filter Wavelength Division Multiplexer didasarkan pada teknologi filter film tipis yang stabil secara lingkungan.Perangkat menggabungkan atau memisahkan cahaya pada panjang gelombang yang berbeda dalam rentang panjang gelombang yang luas.Mereka menawarkan kerugian sisipan sangat rendah, ketergantungan polarisasi rendah, isolasi tinggi dan stabilitas lingkungan yang sangat baik.Kemampuan penanganan daya tinggi dapat dicapai melalui pemrosesan kuncir unik dan pelapisan AR berkualitas tinggi.Komponen-komponen ini telah banyak digunakan dalam EDFA, amplifier Raman, jaringan WDM dan instrumen serat optik.
fitur |
Aplikasi |
|
|
Spesifikasi
Parameter | FWDM | |
Lewati Rentang Panjang Gelombang Saluran (nm) | 1520 ~ 1600 | |
Reflect Range Wavelength Range (nm) | 960 ~ 1000 | |
Rugi Penyisipan (dB) | Refleksikan Saluran | <0,6 |
Lewati Saluran | <1.0 | |
Variasi Rugi Penyisipan (dB) | <0,3 | |
Isolasi | Refleksikan Saluran | > 18 |
Lewati Saluran | > 30 | |
Sensitivitas Suhu Kehilangan Penyisipan (dB / ° C) | <0,003 | |
Polarisasi Ketergantungan Hilang (dB) | <0,10 | |
Dispersi Mode Polarisasi (ps) | <0,1 | |
Directivity (dB) | > 60 | |
Return Loss (dB) | > 50 | |
Penanganan Daya (mW) | 300 | |
Suhu Operasional (° C) | 0 ~ +70 | |
Suhu Penyimpanan (° C) | -40 ~ +85 | |
Dimensi Paket (mm) |
|
|
Jenis serat | Corning HI 1060 di pelabuhan umum / pompa | |
Corning SMF-28 fiber di port sinyal |
Filter Wavelength Division Multiplexer 980 / 1550nm Perangkat
Meminta informasi:
SEBUAH | B | C | D | E |
Panjang gelombang | Jenis tabung | Panjang serat (Sertakan konektor) |
Penyambung | Dimensi |
59: 1550nm pass / 980nm mencerminkan 95: 980nm pass / 1550nm mencerminkan X = Lainnya |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = Lainnya |
05 = 0,5m ± 0,05m 10 = 1,0m ± 0,05m 15 = 1,5m ± 0,05m X = Lainnya |
00 = Tidak Ada FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = Lainnya |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10mm X = Disesuaikan |
Filter Wavelength Division Multiplexer 980 / 1550nm Perangkat
