Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama barang: | Modul CCWDM pasif | Saluran: | 1x4 |
|---|---|---|---|
| Panjang gelombang: | 1470 ~ 1530nm | Penyambung: | Disesuaikan |
| Aplikasi: | Jaringan Telekomunikasi | Fitur: | Jaringan Broadband |
| Cahaya Tinggi: | 1x4 Compact CWDM Mux Demux,4 Channel CCWDM,4CH Modul CCWDM Pasif |
||

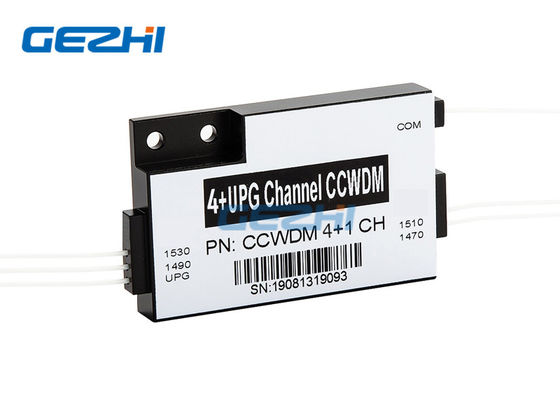

4 Channel Compact CWDM Module Pasif CCWDM dengan Upgrade port
GEZHI berspesialisasi dalam produk CCWDM yang dikonfigurasi khusus, andal, berdasarkan kebutuhan pelanggan.Modul CWDM 4 Channel Compact kami, Pasif CCWDM dengan port Upgrade didasarkan pada Free Space Optik & memiliki keseragaman yang lebih baik dibandingkan dengan desain Thin-Film Filter (TFF).Isolasi Tinggi GEZHI, Kehilangan Penyisipan Rendah, Modul PDR Compact CWDM rendah CCWDM Pasif menawarkan parameter berkualitas tinggi dengan panjang gelombang 1470nm, 1490nm, 1510nm, 1530nm dan dengan port peningkatan untuk pengembangan masa depan dan perluasan serat.
Itu dapat menggantikan CWDM Produk yang digunakan dalam telekomunikasi, jaringan PON, jaringan perusahaan, TV kabel dan bidang lainnya.Kehilangan sisipan yang lebih rendah membuat modul CCWDM memiliki redaman sinyal yang lebih rendah saat digunakan, sehingga mengurangi kebutuhan daya pemancar sinyal.
|
fitur |
Aplikasi |
|
|
Spesifikasi
| Parameter | 4 Ch | 4 + UPG | 8 Ch | 8 + UPG1 | 8 + UPG2 | ||
| Panjang gelombang operasi (nm) | 1260 ~ 1620 | ||||||
| Panjang gelombang saluran (nm) | 1270,1290, ..., 1590,1610, atau 1271,1291, ..., 1591,1611 | ||||||
| Rentang Panjang Gelombang Port UPG (nm) | NA | TBD | NA | 1260 ~ 1360 | 1260 ~ 1457 | ||
| Spasi Saluran (nm) | 20 | ||||||
| Passband Saluran (nm) | CWL +/- 6.5nm | ||||||
| Rugi Penyisipan (dB) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| Riak Saluran (dB) | ≤0.3 | ||||||
| Isolasi (dB) | Berdekatan | > 30 | |||||
| Non-adjacen | > 40 | ||||||
| Isolasi UPG (dB) | NA | > 15 | NA | > 15 | > 15 | ||
| Penyebaran Mode Polarisasi (PS) | ≤0.2 | ||||||
| Polarisasi Ketergantungan Hilang (dB) | ≤0.2 | ||||||
| Directivity (dB) | > 45 | ||||||
| Return Loss (dB) | > 45 | ||||||
| Penanganan Daya Maksimum (mW) | 500 | ||||||
| Suhu Operasional (℃) | -40 ~ + 75 | ||||||
| Suhu Penyimpanan (℃) | -40 ~ + 85 | ||||||
| Jenis serat | G657A1 | ||||||
| Penyambung | TBD | ||||||
| Dimensi paket (mm) | L55 x W35 x H8 atau L46 x W28 x H6 | ||||||
meminta informasi
| Konfigurasi | Nomor saluran | Jenis kuncir | Serat panjangnya | Deklinasi(mm) | Penyambung |
| CC = CCWDM |
40 = 4 Saluran 41 = 4 + UPG 80 = 8 Saluran 81 = 8 + UPG1 82 = 8 + UPG2 …… |
0 = 250um 1 = 900um
|
0 = 0,5 m 1 = 1m |
1 = L55 x W35 xH8 2 = L46 x W28 x H6 |
0 = Tidak Ada 5 = LC / APC 7 = lainnya |
Teknologi Ruang Bebas Unik
Modul 4 Saluran Compact CWDM Pasif CCWDM dengan port Upgrade mengadopsi teknologi Free-Space, yang menggunakan perambatan cahaya di ruang bebas untuk mentransmisikan data secara nirkabel.Di dalam perangkat, saluran sinyal yang berdekatan mengalir dengan sinar paralel bukan serat.Ini menghemat banyak ruang untuk kotak paket, dan pengerjaan yang unik juga membantu CCWDM Mux Demux dengan kerugian pemasangan yang rendah.
4 Channel Compact CWDM Module Pasif CCWDM dengan Upgrade port
Gambar mekanis
TIPE 1
TYPE 2
