Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | AAWG 32CH | Panjang gelombang: | C19 hingga C50 |
|---|---|---|---|
| Saluran: | 1x32CH | Serat: | Satu serat |
| Paket: | Standalone 1U 19 "Rack | Aplikasi: | Transmisi WDM |
| Cahaya Tinggi: | 1x32 Modul AWG Athermal,32 Saluran AAWG,32CH AAWG |
||

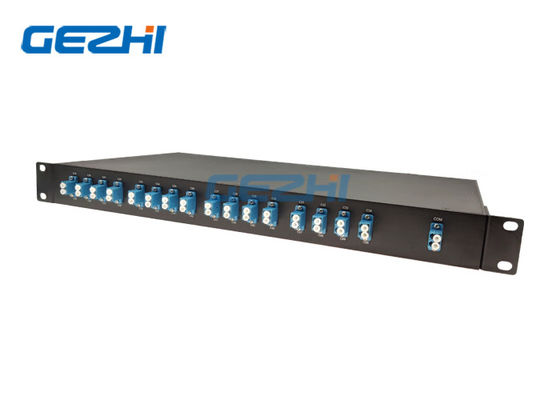

1x32 Saluran Modul Rackmount AAWG DWDM
Modul 1x32 Saluran Gezhi AAWG DWDM Modul Rackmountadalah modul optik pasif hilang rendah, kepadatan tinggi dan mandiri.Ini didasarkan pada AthermalArray Waveguide Grating dengan Teknologi Monolitik Gaussian.The 1x32 Channels AAWG DWDM Rackmount Modul menawarkan solusi WDM isolasi ultra-rendah (Maks: 3.5dB) dan kanal tinggi untuk akses metro dan aplikasi pusat data.1x32 Channels AAWG DWDM Rackmount Modul ini memudahkan penanganan serat, keandalan jangka panjang, dan isolasi saluran yang sangat baik dalam Rackmount 1U 19 ". The 1x32 Channels AAWG DWDM Module Rackmount built-in Mux dalam satu unit, bekerja pada serat jaringan tunggal.
|
fitur |
Aplikasi |
|
|
Spesifikasi
| Parameter | Kondisi | Spesifikasi | Unit | ||
| Min. | Maks. | ||||
| Suhu Operasional | Pengoperasian | -5 | 65 | oC | |
| Kelembaban Operasi | Pengoperasian | 5 | 95 | % RH | |
| Suhu penyimpanan | Non_Operating | -40 | +85 | oC | |
| Kelembaban penyimpanan | Non_Operating | 5 | 95 | % RH | |
| SPESIFIKASI OPTIK | AWG GAUSSIAN AAWG | ||||
| Parameter | Kondisi | Spesifikasi | Unit | ||
| Min | Tipe | Maks | |||
| Jumlah Saluran | 1-1 × 32 | ||||
| Spasi Saluran Nomor | 100GHz | 100 | GHz | ||
| Cha.Panjang gelombang tengah | Frekuensi ITU. | C –band | nm | ||
| Kosongkan Passband Saluran | ± 0,1 | nm | |||
| SPESIFIKASI OPTIK | |||||
| Parameter | Kondisi | Spesifikasi | Unit | ||
| Min | Tipe | Maks | |||
| Stabilitas Panjang Gelombang | Kisaran maksimum kesalahan panjang gelombang semua saluran dan suhu dalam polarisasi rata-rata. | ± 0,05 | nm | ||
| -1 dB -1 Bandwidth Saluran | Hapus saluran bandwidth yang ditentukan oleh bentuk passband.Untuk setiap saluran | 0,24 | nm | ||
| -3 dB -3 dB Bandwidth Saluran | Hapus saluran bandwidth yang ditentukan oleh bentuk passband.Untuk setiap saluran | 0,43 | nm | ||
| Kerugian Penyisipan Optik di kisi ITU | Didefinisikan sebagai transmisi minimum pada panjang gelombang ITU untuk semua saluran.Untuk setiap saluran, pada semua suhu dan polarisasi. | 3.2 | 3.5 | dB | |
| Isolasi Saluran yang Berdekatan | Perbedaan kerugian penyisipan dari transmisi rata-rata pada panjang gelombang kisi ITU ke daya tertinggi, semua polarisasi, dalam pita ITU dari saluran yang berdekatan. | 30 | dB | ||
| Non-Berdekatan, Isolasi Saluran | Perbedaan kerugian penyisipan dari transmisi rata-rata pada panjang gelombang kisi ITU ke daya tertinggi, semua polarisasi, dalam pita ITU dari saluran yang tidak berdekatan. | 40 | dB | ||
| Isolasi Saluran Total |
Selisih kerugian penyisipan kumulatif total dari transmisi rata-rata pada panjang gelombang grid ITU ke daya tertinggi, semua polarisasi, dalam pita ITU semua saluran lain, termasuk saluran yang berdekatan. |
33 | dB | ||
| Penyisipan Kehilangan Keseragaman | Kisaran maksimum variasi kehilangan penyisipan dalam ITU di semua saluran, polarisasi, dan suhu. | 0.8 | 1.0 | dB | |
| Ripple Kerugian Penyisipan |
Maksima dan minimal kerugian optik apa pun Pita ITU, tidak termasuk titik batas, untuk setiap saluran di setiap port |
0,4 | 0,5 | dB | |
| Direktivitas | Rasio daya yang dipantulkan dari saluran apa pun (selain saluran n) dengan daya masuk dari saluran input n | 50 | dB | ||
| Kerugian pengembalian optik | Port input & output | 40 | dB | ||
| PDLPolarization Dependent Loss dalam Clear Channel Band | Nilai kasus terburuk diukur dalam pita ITU | 0,3 | 0,5 | dB | |
| Dispersi Mode Polarisasi | 0,5 | ps | |||
| Daya Optik Maksimum | 23 | dBm | |||
| Output input MUXDEMUX Rentang pemantauan | -35 | +23 | dBm | ||
1x32 Saluran Modul Rackmount AAWG DWDM
meminta informasi
| AWG | X | XX | X | XX | X | XX |
| Spasi Saluran | Jumlah Saluran | Konfigurasi | Saluran 1 | Jenis Paket | Konektor Masuk / Keluar | |
| 1 = 100GHz |
32 = 32 Saluran 40 = 40 Saluran 44 = 44 Saluran 48 = 48 Saluran
|
S = Serat Tunggal D = Serat Ganda |
21 = Ch21 …… 34 = Ch34 …… 50 = Ch50 …… |
RU = 19 ”1U Rackmount |
0 = Tidak Ada 1 = FC / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC S = Tentukan |
Rack Mount
