50Ghz 80 Channels Pasif Athermal Pasif Waveguide Arrayed

50Ghz 80 Channels Pasif Athermal Pasif Waveguide Arrayed
50Ghz 80 Channels Pasif Athermal Pasif Waveguide Arrayed

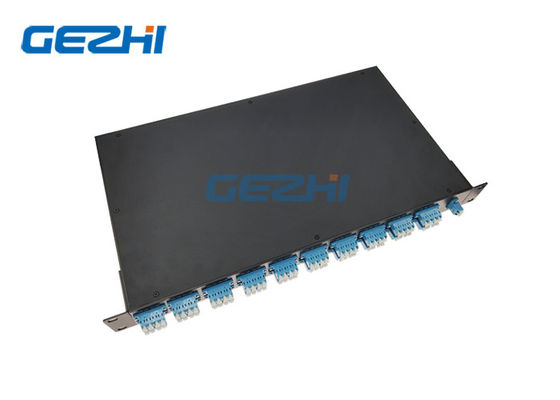

Gambar besar :  50Ghz 80 Channels Pasif Athermal Pasif Waveguide Arrayed

Detail produk:
Tempat asal: Cina
Nama merek: GEZHI or OEM
Sertifikasi: CE RoHS ,ISO9001
Nomor model: AAWG-80-1U
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 pc
Harga: Negotiable
Kemasan rincian: Kotak kertas
Waktu pengiriman: 5-8 HARI KERJA
Syarat-syarat pembayaran: T / T, Western Union
Menyediakan kemampuan: 100000 Saluran per bulan
Detil Deskripsi produk
Nama Produk: DWDM AAWG pasif Panjang gelombang: 50GHz
Saluran: 80 CH Penyambung: LC / PC Adapter
Paket: 19 "Rack Mount 1U Aplikasi: Pusat Data
Cahaya Tinggi:

80CH DWAW AAWG Pasif

,

Modul DWG AWG 50 GHz

,

80 Saluran AWG DWDM



50GHz 80 Saluran Pasif Athermal Waveguide Grating DWDM Modul



Modul GEZHI 50Ghz 80 Channels Pasif Athermal Arrayed Waveguide Grating DWDM Modul Pasif berdasarkan silika pada teknologi silikon, dirancang untuk aplikasi spasi kanal ITU di mana tidak diperlukan daya listrik.Modul DWDM Waveguide Grating DWG Pasif Athermal ini beroperasi pada jarak 50GHz ITU Grid DWDM dengan panjang gelombang total 80 saluran.Biaya rendah dan kinerja tinggi menjadikannya solusi ideal untuk aplikasi DWDM metro dan jarak jauh.50Ghz 80 Channels Passive Athermal Waveguide Grating DWDM Module dapat digunakan untuk menggantikan produk DWDM TFF (filter film tipis) tradisional untuk kasus di mana tidak ada daya tersedia.



GEZHI 50GHz 80 Saluran Pasif Athermal Waveguide Grating DWDM Modul adalah modul optik pasif terukur, berdensitas tinggi, dan mandiri yang sangat cocok untuk SONET / SDH, transportasi PDH, layanan ETHERNET dalam akses dan jaringan metro edge optik.



fitur

Aplikasi

  • Isolasi Saluran Tinggi
  • Stabilitas dan keandalan yang tinggi
  • Pita lulus lebar
  • Rugi Penyisipan Rendah
  • Pengerjaan inovatif untuk kinerja maksimal dengan tingkat perlindungan tinggi
  • Kapasitas Tinggi Untuk Aplikasi yang Haus Data
  • Berbasis pada teknologi AWG a-athermal dengan band pass berbentuk Gaussian
  • Jaringan metro
  • Pusat Data
  • Aplikasi CATV
  • Akses Jaringan
  • Jaringan WDM
  • Telekomunikasi



Spesifikasi



Parameter Spesifikasi Satuan Komentar
Min Maks
Saluran Input 1
Saluran Keluaran 96   80, 96 saluran tersedia
Spasi Saluran 50 GHz
Bandwidth 1dB



0,18

nm Jenis Gaussion
Bandwidth 3dB



0,28

nm
IL   7 dB Kasus terburuk dalam passband ITU
IL UNI.   1 dB
Riak   0,7 dB Variasi kehilangan dalam ITU passband
PDL   0,5 dB Maks.nilai dalam passband ITU
Crosstalk yang berdekatan 22   dB Kasus terburuk dalam passband ITU
Crosstalk Tidak Berdekatan 27   dB Kasus terburuk dalam passband ITU
Total Crosstalk 20   dB Crosstalk kumulatif semua saluran lainnya
Mengembalikan kerugian 40   dB
Daya Optik Kontinu Maksimum   250 mW Input daya optik maksimum
Dispersi Chromatic (CD) -20 +20 ps / nm
PMD   0,5 ps





Dibandingkan dengan teknologi TFF tradisional, GEZHI AAWG DWDM Module memiliki kelebihan yang tak tergantikan dan jelas berikut ini:



50Ghz 80 Channels Pasif Athermal Arrayed Waveguide Grating DWDM Modul memiliki stabilitas termal dan meningkatkan akurasi ITU-Grid yang dibutuhkan oleh ITU-G694.1 dengan bandwidth transmisi yang lebih luas, sehingga dapat diterapkan ke area kelas atas seperti jarak jauh / Metro DWDM sistem komunikasi optik.
Fitur PMD yang lebih baik (<0,5 ps) memungkinkannya untuk memenuhi persyaratan sistem transmisi DWDM 40G / 100G dan toleransi PMD dari sistem kecepatan tinggi.
50Ghz 80 Channels Pasif Athermal Waveguide Grating DWDM Modul Pasif tidak membutuhkan kontrol sirkuit eksternal.Sebagai produk pasif murni, dapat menggunakan teknologi kompensasi diri untuk melakukan kontrol adaptasi diri untuk suhu eksternal.



50GHz 80 Saluran Pasif Athermal Waveguide Grating DWDM Modul

50Ghz 80 Channels Pasif Athermal Pasif Waveguide Arrayed 0



Larutan

50Ghz 80 Channels Pasif Athermal Pasif Waveguide Arrayed 1



Paket gambar



50Ghz 80 Channels Pasif Athermal Pasif Waveguide Arrayed 2

50Ghz 80 Channels Pasif Athermal Pasif Waveguide Arrayed 3
