OXC RS232 1100nm 19 "1x8 Modul Sakelar Optik Multimode

Modul Sakelar Optik Multimode 1xN Sasis Rak 19 "

GEZHI Photonics Co., Ltd's 1 × 8 Prism Switch menyediakan pilihan saluran antara satu serat masukan dan satu dari delapan serat keluaran.Digerakkan secara elektrik dan beroperasi secara independen dari kecepatan data dan format sinyal.GEZHI Photonics Co., Ltd Prism Switch 1x8 ditempatkan di Rackmount 19 "1U dengan Kontrol RS232 dan Manajemen Jarak Jauh Ethernet RJ45.

fitur

Kehilangan penyisipan rendah, Peralihan cepat

Panel tampilan LED.Tampilan visual, pengoperasian yang nyaman

Kontrol RS232 dan Manajemen Jarak Jauh Ethernet RJ45
SerialNet, Keandalan Tinggi, Stabilitas Tinggi
Sinyal transmisi transparan.Stabilitas dan keandalan tinggi
Interval saluran dan waktu pemindaian otomatis dapat diatur

Aplikasi

OXC, OLP, ROADM
Sakelar panjang gelombang sistem pengujian
Sakelar saluran sistem sensor optik

Spesifikasi

Parameter	Satuan	Indikator
Jenis unit		FSW-1x8-MM-FP
Rentang Panjang Gelombang	nm	800 ~ 1100nm
Uji Panjang Gelombang	nm	850 nm
Rugi Penyisipan	dB	Typ.≤0.8dB, Maks .≤1.5 dB
Pengulangan	dB	≤ 0,02
Mengembalikan kerugian	dB	≥ 35
Crosstalk	dB	≥ 70
WDL	dB	≤ 0,25
PDL	dB	≤ 0,05
Daya Optik	mW	≤ 500
Mengalihkan Waktu	MS	≤10 ms (saluran yang berdekatan)
Jenis Serat	um	9/125
Penyambung		FC / PC
Pelabuhan Pemantauan		RJ45 & RS-232
Bekerja Power Supply (Jenis colokan)	V.	AC: 100 ～ 240 (50 / 60Hz)
Konsumsi daya	W	＜ 10
Suhu Operasional	℃	-10 ～ 60
Ukuran	mm	1U: 483 x 230 x 45



Rak Rugi Penyisipan Rendah 1 × N (N≤16) Peralatan Sakelar Optik FSW-1X8-U

P.anel untuk Menjelaskan:

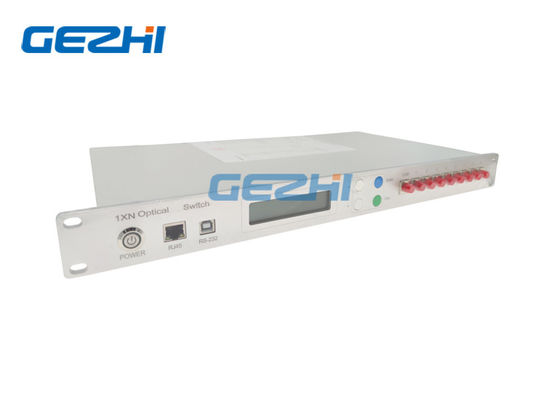

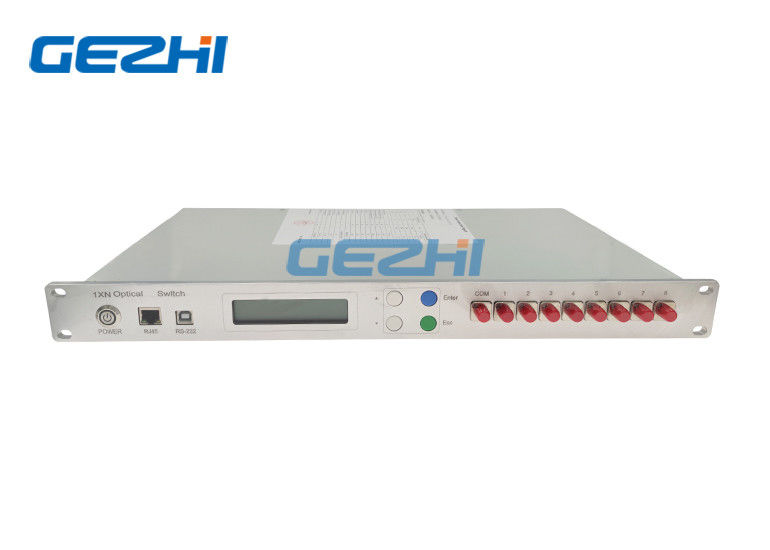

Depan Panel

◆Kekuasaan: Sakelar utama catu daya

◆RJ45:Antarmuka manajemen jaringan komunikasi;

◆RS-232:Rs- antarmuka serial;Antarmuka komunikasi serial RS232;

◆LCD:Perangkat yang menampilkan informasi secara langsung;

◆▲: Kunci untuk naik; ▼: Kunci untuk turun; Memasukkan: Kunci untuk menentukan;

ESC: Kunci untuk membatalkan;

◆com,1 ~ 8:Antarmuka serat;

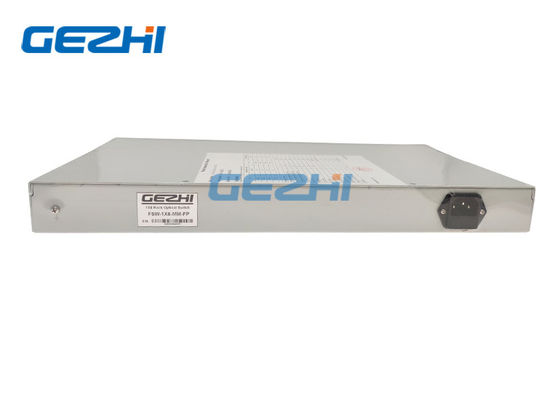

Panel belakang

◆AC:100~ 240V: Antarmuka kabel daya;
