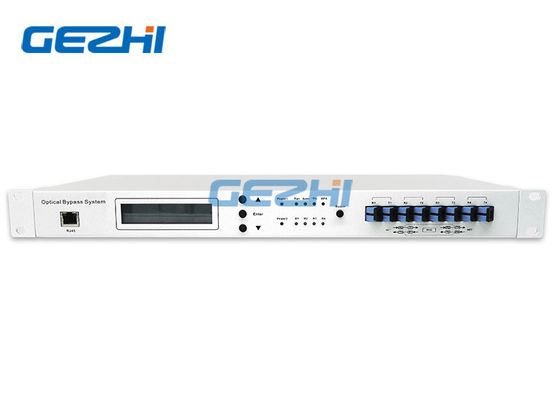

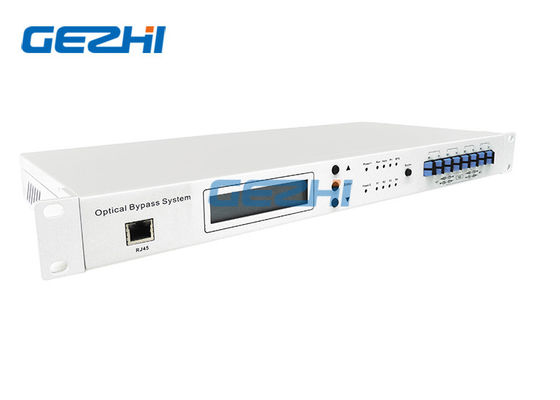

SC / PC 5W 1550nm Sakelar Perlindungan Bypass Optik Untuk ADM

Sakelar Perlindungan Bypass Optik dalam perlindungan serat optik untuk ADM

Dalam beberapa topologi jaringan, kegagalan peralatan jaringan atau pemadaman listrik dapat berdampak tidak hanya pada lalu lintas yang berhenti di node ini, tetapi juga di seluruh jaringan.Solusi paling efektif untuk skenario semacam itu adalah sistem Bypass yang memungkinkan lalu lintas melewati node yang gagal.
Perlindungan Bypass Optik adalah sejenis sistem sakelar optik cerdas yang dapat melewati simpul kesalahan dalam jaringan transmisi optik untuk menghindari kerusakan seluruh komunikasi jaringan.Ini dapat secara otomatis beralih ketika mendeteksi power-down node atau kegagalan sinyal.

Parameter Teknis

fitur

Independen kecepatan data, format dan panjang gelombang.
Sangat dapat dikonfigurasi agar sesuai dengan aplikasi jaringan.
Instalasi sederhana, plug-and-play.
Mode revertive dan non-revertive yang dapat dipilih pengguna.
Mengunci sakelar optik.
LED panel depan dan alarm jarak jauh.

Aplikasi

Perlindungan serat optik untuk transmisi ADM dalam format data apa pun.
Perlindungan khusus optik untuk cincin serat.

Sakelar perlindungan bypass optik menyediakan mode pengalihan Manual dan Otomatis.Dalam mode Manual, sistem mengalihkan jalur optik hanya berdasarkan perintah dari pengguna.Dalam mode Otomatis, sistem beralih berdasarkan tingkat daya yang terdeteksi dan ambang batas yang telah ditetapkan.Di bawah mode otomatis, sistem dapat diatur ke mode Revertive atau Non-revertive.Di bawah mode Revertive, sistem beralih kembali ke jalur kerja secara otomatis setelah kondisi masalah diatasi.Di bawah mode Non-revertive, sistem tidak beralih kembali.

Meskipun kebutuhan akan perlindungan bypass intuitif dalam jaringan linier, topologi lain juga dapat memanfaatkannya.Salah satu kasusnya adalahjaringan cincin, yang kapasitas penyembuhan dirinya terbatas pada satu kegagalan.Jaringan topologi ring dapat pulih dari satu potong serat atau kegagalan satu node: lalu lintas yang dihentikan pada node yang gagal hilang, tetapi jaringan lainnya terus berfungsi.Dalam beberapa kasus, seperti jaringan metro yang terkena banjir dan pemadaman listrik, kemungkinan terjadi beberapa kegagalan bersamaan dan ketahanan cincin yang melekat tidak memadai.Menggunakan sakelar bypass di setiap node menawarkan perlindungan dari beberapa kegagalan, melewati semua node yang gagal sehingga bahkan dalam situasi kegagalan multi-node, ring akan mempertahankan operasi pemulihan sendiri.Gambar menunjukkan bagaimana sistem bypass dapat melindungi ring dari beberapa kegagalan.
