Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama Produk: | CWDM Mux Demux | Nomor saluran: | 8 Saluran |
---|---|---|---|
Panjang gelombang: | 1470nm~1610nm + Tingkatkan port | Penyambung: | LC/SC/FC/ST (PC atau APC) |
Jenis Serat: | Simpleks | Panjang serat: | Disesuaikan |
Cahaya Tinggi: | 8 Ch CWDM Mux Demux,LC CWDM Mux Demux,8 Saluran Modul CWDM Mux Demux |

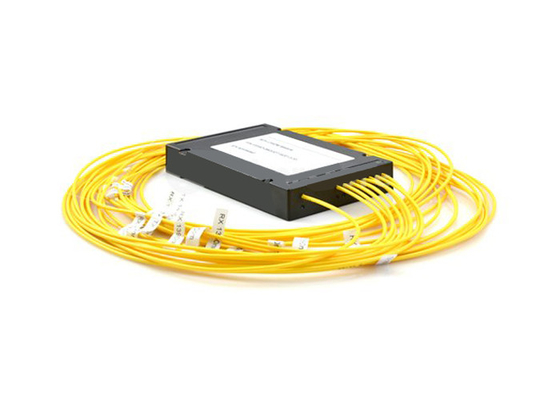

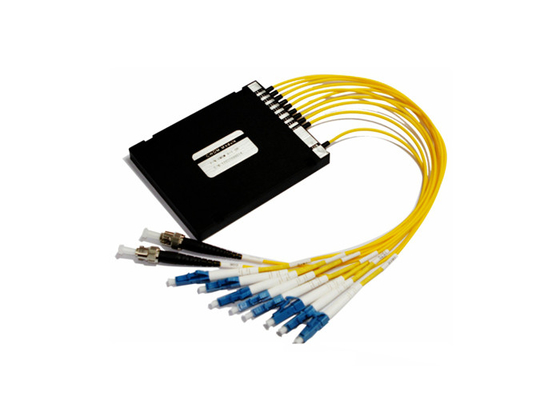

8 Channel CWDM Mux Demux Module 1470~161nm LC Untuk Sistem Jaringan Transportasi Optik
GEZHI Photonics menawarkan rangkaian lengkap unit CWDM Mux-Demux dan Optical Add Drop Multiplexer (OADM) untuk memenuhi semua jenis aplikasi dan solusi jaringan.Beberapa yang paling umum adalah: Gigabit & 10G Ethernet, SDH/SONET, ATM, ESCON, Fibre Channel, FTTx, dan CATV.
GEZHI Photonics '8Channel Multiplexer divisi panjang gelombang kasar (CWDM Mux / Demux) konektor LC 1470 ~ 1610nm Serat tunggal dalam Sistem Jaringan Transportasi Optik menggunakan teknologi lapisan film tipis dan desain eksklusif dari kemasan optik mikro ikatan logam non-fluks.Ini memberikan kerugian penyisipan rendah, isolasi saluran tinggi, band pass lebar, sensitivitas suhu rendah dan jalur optik bebas epoksi.Produk CWDM Mux Demux kami menyediakan Multiplexing hingga 16 saluran atau bahkan 18 saluran pada satu serat.

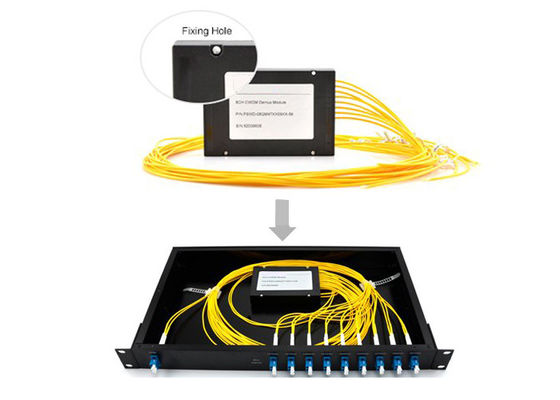

Karena kerugian penyisipan yang rendah diperlukan di jaringan WDM, kami juga dapat menambahkan "Lewati Komponen" di modul CWDM Mux/Demux untuk mengurangi IL sebagai opsi.Jenis paket CWDM Mux/Demux standar meliputi: paket kotak ABS, pakcage LGX, dan rackmount 19” 1U.
Fitur:
Aplikasi
Spesifikasi:
Parameter | 4 Saluran | 8 Saluran | 16 Saluran | ||||
Mux | Demux | Mux | Demux | Mux | Demux | ||
Panjang Gelombang Saluran (nm) | 1270~1610 | ||||||
Akurasi panjang gelombang tengah (nm) | ±0,5 | ||||||
Jarak Saluran (nm) | 20 | ||||||
Saluran Passband (@-0.5dB bandwidth (nm) | >13 | ||||||
Rugi Penyisipan (dB) | ≤1.6 | ≤2.5 | ≤4.5 | ||||
Keseragaman Saluran (dB) | ≤0,6 | ≤1.0 | ≤1,5 | ||||
Riak Saluran (dB) | 0,3 | ||||||
isolasi (dB) | Bersebelahan | T/A | >30 | T/A | >30 | T/A | >30 |
Tidak berdekatan | T/A | >40 | T/A | >40 | T/A | >40 | |
Sensitivitas Suhu Kehilangan Inersi (dB/℃) | <0,005 | ||||||
Pergeseran Suhu Panjang Gelombang (nm/℃) | <0,002 | ||||||
Rugi Tergantung Polarisasi (dB) | <0,1 | ||||||
Dispersi Mode Polarisasi | <0,1 | ||||||
Pengarahan (dB) | >50 | ||||||
Kerugian Pengembalian (dB) | >45 | ||||||
Penanganan Daya Maksimum (mW) | 300 | ||||||
Suhu Pengoperasian (℃) | -5~+75 | ||||||
Suhu Penyimpanan (℃) | -40~85 | ||||||
Dimensi paket (mm) | L100 x W80 x H10 | L140xW115xH18 |
Spesifikasi dapat berubah tanpa pemberitahuan.
Spesifikasi di atas adalah untuk perangkat tanpa konektor.
meminta informasi
CWDM | XX | X | XX | X | X | XX |
Jumlah Saluran |
Konfi -guration |
Saluran 1 | Jenis Serat | Panjang Serat | Konektor Masuk/Keluar | |
04=4 Saluran 08=8 Saluran 16=16 Saluran 18=18 Saluran N=N Saluran |
M=Mux D=Demux O=OADM |
27=1270nm …… 47=1470nm 49=1490nm …… 61=1610nm SS=khusus |

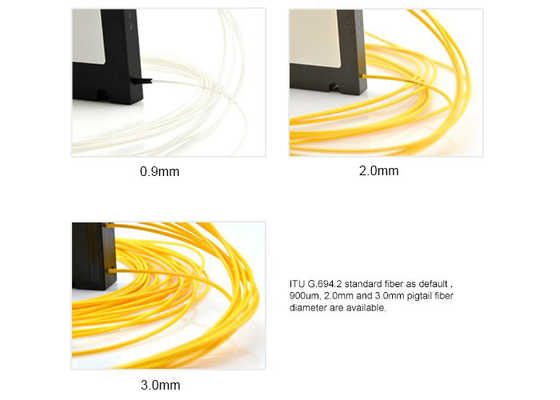

1 = Serat telanjang 2 = 900um tabung longgar 3=2mmKabel 4=3mmKabel |
1=1m 2=2m S=Tentukan |
0=Tidak ada 1=FC/APC 2=FC/PC 3=SC/APC 4=SK/PC 5=ST 6=LC S=Tentukan |
Sistem Pasif CWDM Mux Demux dengan transceiver CWDM SFP aktif
