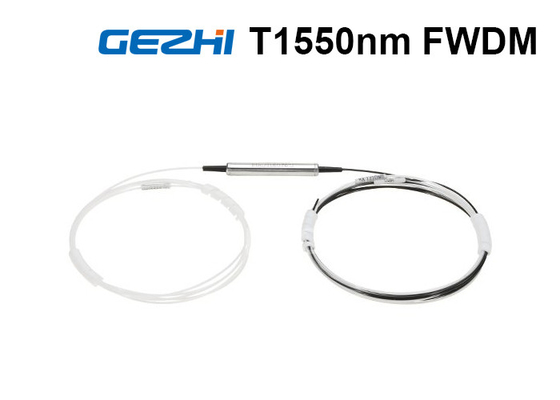

Tabung Baja 1x2 Filter FWDM Filter Film Tipis WDM Lulus 1550nm Refleksikan 1310 / 1490nm

Modul FTTX Filter WDM banyak digunakan dalam EDFA, amplifier Raman, jaringan WDM dan instrumentasi serat optik didasarkan pada teknologi Thin Film Filter (TFF).Perangkat menggabungkan atau memisahkan cahaya pada panjang gelombang yang berbeda dalam rentang panjang gelombang yang lebar.Ini dapat memperluas kapasitas serat tunggal untuk mencapai komunikasi dua arah, sehingga banyak digunakan dalam peningkatan dan perluasan jaringan optik, atau memperkenalkan bisnis komprehensif baru, dll.



GEZHI Photonics menyediakan perangkat filter berbasis panjang gelombang multiplexing (WDM) berbasis filter yang disesuaikan dengan pita panjang gelombang tertentu untuk aplikasi khusus Anda.Seperti yang Anda ketahui, sistem GEPON sendiri bekerja pada 1310/1490, jadi sinyal CATV di sini dikirim melalui serat yang sama menggunakan 1550nm, dan FWDM adalah tempat di mana semua ini "bercampur".





Jenis		FWDM
Panjang Gelombang Operasi T: panjang gelombang transmisi R : panjang gelombang refleksi 1310±50.1490±10, 1550±10 1610±10, 1625±25, 1650±20	nm	T1550 R1310/1490
		T1490 R1310/1550
		T1310 R1490/1550
		T1550/1610 R1310/1490
		T1550/1625 R1310/1490
		T1625 R1310/1490/1550
		T1650 R1310/1490/1550
Kerugian penyisipan transmisi	dB	≤0,80
Kerugian penyisipan refleksi	dB	≤0,60
Isolasi saluran transmisi	dB	≥30
Isolasi saluran refleksi	dB	≥17
PDL	dB	≤0,1
stabilitas termal panjang gelombang	nm/℃	≤0.003
Stabilitas termal kerugian penyisipan	dB/℃	≤0,005
Pengarahan	dB	≥55
Mengembalikan kerugian	dB	≥45
Suhu Operasional	℃	-20~+70
Suhu penyimpanan	℃	-40~+85

Catatan: 1. Kustomisasi tersedia.

2. ditentukan tanpa konektor, dan tambahkan kerugian tambahan 0,2dB per konektor.



• Lulus (Transmisi) Saluran: 1550nm
• Saluran Refleksi: 1310nm dan 1490nm
• Isolasi Tinggi, Keandalan, dan isolasi saluran
• Kehilangan Penyisipan rendah dan keandalan lingkungan yang sangat baik
• Sesuai dengan RoHS



• Paket Tabung Kaca untuk serat telanjang 250um
• Paket Tabung Baja untuk serat telanjang 250um dan serat 900um
• Kotak ABS untuk serat 900um, 2.0mm dan 3.0mm
• Catatan:Serat telanjang 250um terlalu halus untuk dilengkapi dengan konektor



Gambar Aadalah untuk T13/R15, T14/R1315, T1415/R13 FTTX Filter WDM
Gambar Badalah untuk T15/R13, T13/R1415, T15/R1314, T1314/R15 FTTX Filter WDM
