Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | CWDM Mux Demux | Panjang gelombang: | 1270~1610nm+ Tingkatkan Port |
|---|---|---|---|
| Jenis Serat: | Simpleks | Panjang serat: | Disesuaikan |
| Jenis Paket: | ABS, LGX, Pemasangan Rak 1U | Nomor saluran: | 16Saluran |
| Penyambung: | LC/SC/FC/ST (PC atau APC) | ||
| Cahaya Tinggi: | 1 X 16 CWDM Mux Demux,Sistem CATV CWDM Mux Demux,Modul cwdm 16 saluran pasif |
||

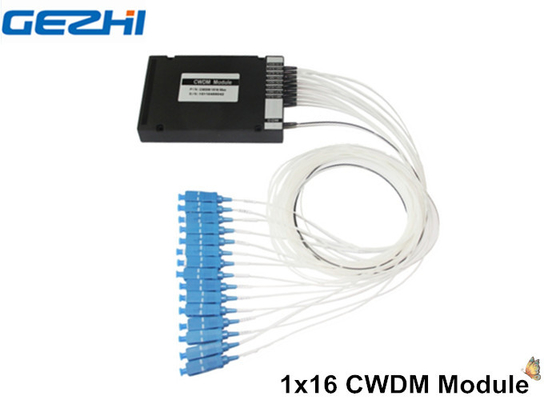

Perangkat pasif 1x16 CWDM Mux Demux untuk WDM Nettwork, sistem CATV.
Deskripsi Produk
GEZHI Photonics menawarkan rangkaian lengkap unit CWDM Mux-Demux dan Optical Add Drop Multiplexer (OADM) untuk memenuhi semua jenis aplikasi dan solusi jaringan.Beberapa yang paling umum adalah: Gigabit & 10G Ethernet, SDH/SONET, ATM, ESCON, Fibre Channel, FTTx, dan CATV.
Multiplexer divisi panjang gelombang kasar GEZHI (CWDM Mux/Demux) menggunakan teknologi lapisan film tipis dan desain eksklusif dari kemasan optik mikro ikatan logam non-fluks.Ini memberikan kerugian penyisipan rendah, isolasi saluran tinggi, band pass lebar, sensitivitas suhu rendah dan jalur optik bebas epoksi.
Produk CWDM Mux Demux kami menyediakan Multiplexing hingga 16 saluran atau bahkan 18 saluran pada satu serat.Karena kerugian penyisipan yang rendah diperlukan di jaringan WDM, kami juga dapat menambahkan "Lewati Komponen" di modul CWDM Mux/Demux untuk mengurangi IL sebagai opsi.Jenis paket CWDM Mux/Demux standar meliputi: paket kotak ABS, pakcage LGX, dan rackmount 19” 1U.
Fitur
* Kehilangan Penyisipan Rendah
* Kisaran Panjang Gelombang Lebar
* Crosstalk Rendah
* Stabilitas Tinggi, Keandalan Tinggi
* Bebas epoksi di Jalur Optik
* Menempel dan Non-menempel
Aplikasi
* Garis Pemantauan
* Jaringan WDM
* Telekomunikasi
* Aplikasi Seluler
* Penguat Serat Optik
* Akses Jaringan
Parameter Teknis
| Parameter | Satuan | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||||
| Panjang gelombang saluran | nm | 1270~1610nm dan 1271~1611 | |||||||||
| Akurasi panjang gelombang tengah | nm | ±0,5 | |||||||||
| Spasi Saluran | nm | 20 | |||||||||
| Saluran Passband (@-0,5dB bandwidth) | nm | >13 | |||||||||
| Kerugian penyisipan | dB | 0,8 | 1.5 | 2.5 & 1.8 | 5.2 & 3.5 | ||||||
| Riak Saluran | dB | 0,3 | |||||||||
| Isolasi | Bersebelahan | dB | T/A | >30 | T/A | >30 | T/A | >30 | T/A | >30 | |
| Tidak berdekatan | dB | T/A | >40 | T/A | >40 | T/A | >40 | T/A | >40 | ||
| Sensitivitas Suhu Rugi Inersi | dB/℃ | <0,005 | |||||||||
| Pergeseran Suhu Panjang Gelombang | nm/℃ | <0,002 | |||||||||
| Rugi Tergantung Polarisasi | dB | <0,1 | |||||||||
| Dispersi Mode Polarisasi | dB | <0,1 | |||||||||
| Pengarahan | dB | >50 | |||||||||
| Mengembalikan kerugian | dB | >45 | |||||||||
| Penanganan Daya Maksimum | mW | 300 | |||||||||
| Suhu Pengoperasian | ℃ | -5~+75 | |||||||||
| Suhu Penyimpanan | ℃ | -40~85 | |||||||||
| Dimensi paket | mm | L100xW80xH10 | L141xW115xH18 | ||||||||
Gambar Produk
Sistem Pasif CWDM Mux Demux
meminta informasi
| CWDM | XX | X | XX | X | X | XX |
| Jumlah Saluran |
Konfi -guration |
Saluran 1 | Jenis Serat | Panjang Serat | Konektor Masuk/Keluar | |
|
04=4 Saluran 08=8 Saluran 16=16 Saluran 18=18 Saluran N=N Saluran |
M=Mux D=Demux O=OADM |
27=1270nm …… 47=1470nm 49=1490nm …… 61=1610nm SS=khusus |
1 = Serat telanjang 2 = 900um tabung longgar 3=2mmKabel 4=3mmKabel |
1=1m 2=2m S=Tentukan |
0=Tidak ada 1=FC/APC 2=FC/PC 3=SC/APC 4=SK/PC 5=ST 6=LC S=Tentukan |
