Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | CWDM Mux Demux | Jenis Serat: | Simpleks |
|---|---|---|---|
| Jenis Paket: | ABS, LGX, Pemasangan Rak 1U | Penyambung: | LC/SC/FC/ST (PC atau APC) |
| Panjang gelombang: | 1270~1610nm+ Tingkatkan Port | Nomor saluran: | 16Saluran |
| Cahaya Tinggi: | Modul 1x16CH CWDM Mux Demux,Modul 1620nm CWDM Mux Demux,Konektor LC CWDM Mux Demux |
||

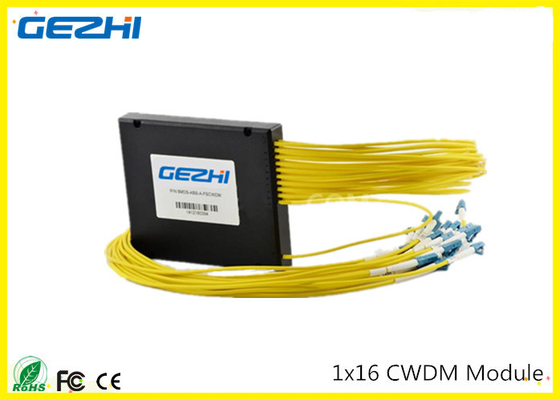

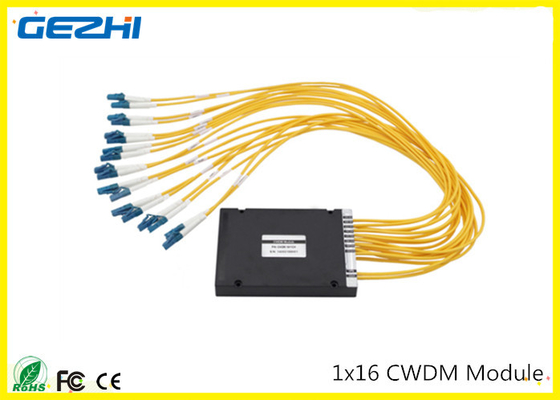

Modul Mux/Demux CWDM 1x16CH
Keterangan:
Teknologi CWDM dan DWDM menyediakan cara yang efektif untuk berbagi sepasang untaian serat dan menyatukan berbagai antarmuka komunikasi seperti: 10G, SONET OC-192, STM-64, Fibre Channel 1G/2G/4G, Gigabit Ethernet, OC3/OC12 atau OC48 dan E1/T1, hanya dengan menggunakan panjang gelombang cahaya yang berbeda untuk setiap saluran.
Rangkaian produk kami mencakup solusi yang sangat terjangkau untuk teknologi CWDM dan DWDM, dengan manajemen minimal atau tanpa manajemen, tetapi juga solusi profesional kelas operator dengan fungsi manajemen dan pemantauan lengkap, redundansi pada serat dan catu daya, dan spesifikasi tingkat Telco yang dapat mencapai hingga 80 saluran Kapasitas DWDM 10G pada sirkuit serat tunggal.
Produk WDM Optical Mux kami fleksibel dengan solusi berbiaya rendah yang memungkinkan perluasan kapasitas serat yang ada, dan tersedia dengan kaset modul ABS Plastik, kotak Rack Mountable 19" dan kemasan LGX standar. Apa pun jenis konektornya, seperti FC , ST, SC, LC, dll., semuanya tersedia, dan kami juga dapat menggabungkan berbagai konektor pada satu perangkat.
Aplikasi CWDM Mux Demux:
Spesifikasi:
| Parameter | Satuan | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||||
| Panjang gelombang saluran | nm | 1270~1610nm dan 1271~1611 | |||||||||
| Akurasi panjang gelombang tengah | nm | ±0,5 | |||||||||
| Spasi Saluran | nm | 20 | |||||||||
| Saluran Passband (@-0,5dB bandwidth) | nm | >13 | |||||||||
| Kerugian penyisipan | dB | 0,8 | 1.5 | 2.5 & 1.8 | 5.2 & 3.5 | ||||||
| Riak Saluran | dB | 0,3 | |||||||||
| Isolasi | Bersebelahan | dB | T/A | >30 | T/A | >30 | T/A | >30 | T/A | >30 | |
| Tidak berdekatan | dB | T/A | >40 | T/A | >40 | T/A | >40 | T/A | >40 | ||
| Sensitivitas Suhu Rugi Inersi | dB/℃ | <0,005 | |||||||||
| Pergeseran Suhu Panjang Gelombang | nm/℃ | <0,002 | |||||||||
| Rugi Tergantung Polarisasi | dB | <0,1 | |||||||||
| Dispersi Mode Polarisasi | dB | <0,1 | |||||||||
| Pengarahan | dB | >50 | |||||||||
| Mengembalikan kerugian | dB | >45 | |||||||||
| Penanganan Daya Maksimum | mW | 300 | |||||||||
| Suhu Pengoperasian | ℃ | -5~+75 | |||||||||
| Suhu Penyimpanan | ℃ | -40~85 | |||||||||

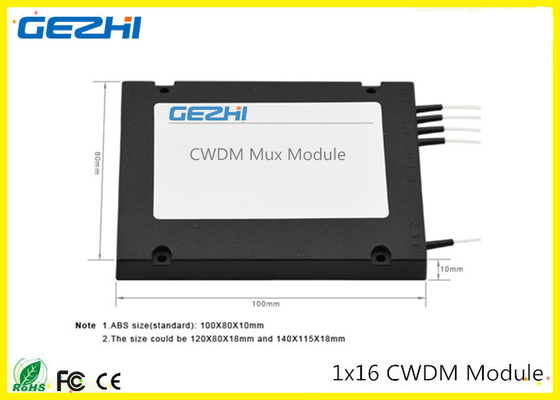

| Dimensi paket | mm | L100xW80xH10 | L141xW115xH18 | ||||||||
Catatan:
1. Ditentukan tanpa konektor.Tambahkan kerugian 0,2dB tambahan per konektor.
2.Kami juga dapat membuat solusi insertion loss yang rendah.Untuk informasi lebih lanjut, silakan email ke shirley@gezhiphotonics.com
Detail Panel Depan:
Gambar 4CH Dual fiber CWDM, sebagai referensi
①Pelabuhan umum:
SC, FC, LC, ST dengan konektor UPC/APC tersedia.
② Pelabuhan monitor:
Monitor Port, persentase tap berbeda untuk pilihan Anda (5%,1%)
SC, FC, LC, ST dengan konektor UPC/APC tersedia.
③ Tingkatkan Pelabuhan:
Tingkatkan Port, isolasi berbeda untuk pilihan Anda (<15dB,15dB~30dB,30dB~40dB,50dB)
SC, FC, LC, ST dengan konektor UPC/APC tersedia.
④Port standar 1310nm/1550nm:
Port passband 1310nm: isolasi berbeda untuk pilihan Anda (15dB ~ 30dB, 30dB ~ 40dB), sedangkan bandwidth berbeda untuk pilihan Anda (± 50nm, ± 6,5nm)
Port passband 1550nm: isolasi berbeda untuk pilihan Anda (15dB ~ 30dB, 30dB ~ 40dB), sedangkan bandwidth berbeda untuk pilihan Anda (± 50nm, ± 6,5nm)
SC, FC, LC, ST dengan konektor UPC/APC tersedia.

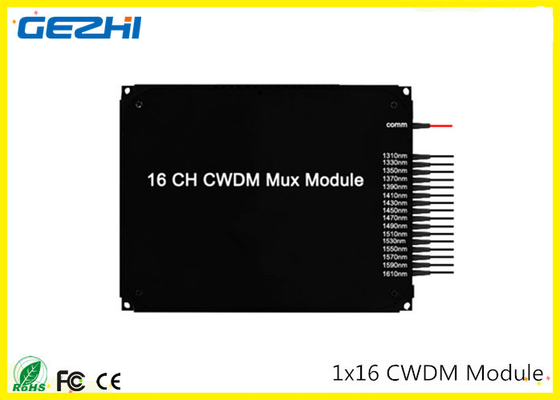

⑤ Port Mux/Demux untuk panjang gelombang tertentu:
Ada delapan belas panjang gelombang tengah yang tersedia dari 1270nm hingga 1610nm, dengan setiap langkah 20nm untuk pilihan Anda.
SC, FC, LC, ST dengan konektor UPC/APC tersedia.
Meminta informasi:
| CWDM | XX | X | XX | X | X | XX |
| Jumlah Saluran |
Konfi -gurasi |
Saluran 1 | Jenis Serat | Panjang Serat | Konektor Masuk/Keluar | |
|
04=4 Saluran 08=8 Saluran 16=16 Saluran 18=18 Saluran N=N Saluran |
M=Mux D=Demux O=OADM |
27=1270nm …… 47=1470nm 49=1490nm …… 61=1610nm SS=khusus |
1 = Serat telanjang 2 = 900um tabung longgar 3=2mmKabel 4=3mmKabel |
1=1m 2=2m S=Tentukan |
0=Tidak ada 1=FC/APC 2=FC/PC 3=SC/APC 4=SK/PC 5=ST 6=LC S=Tentukan |
