Modul 8CH DWDM 2In1 Rack dengan Double Fiber DWDM mux Passive filter Jaringan 1x8 Saluran
DWDM (Dense Wavelength Division Multiplexing) adalah kombinasi dari sekumpulan panjang gelombang optik yang dapat ditransmisikan dengan satu serat.Modul DWDM yang diluncurkan oleh GEZHI Photonics ini didasarkan pada teknologi lapisan film tipis.Ini adalah teknologi laser yang digunakan untuk meningkatkan bandwidth pada tulang punggung serat optik yang ada.Ini memungkinkan jaringan serat optik untuk mengirimkan sinyal dari beberapa panjang gelombang secara bersamaan.
GEZHI Photonics menyediakan rangkaian lengkap DWDM Mux Demux dengan Saluran, Panjang gelombang, Daya, jenis Serat, dan jenis konektor yang dapat disesuaikan.Jenis penyisipan rendah juga tersedia
| Kerugian Penyisipan Rendah |
| Isolasi Tinggi |
| Stabilitas & Keandalan Tinggi |
| Suhu Operasional Industri |
| (-40~+80℃tersedia) |
| Jenis Paket yang disesuaikan |
| Tabung Stainless Steel, Kotak ABS, Modul Plug-in ABS, Chassis LGX, Rackmount |
Spesifikasi
|
Parameter
|
Satuan
|
8+1CH DWDM Mux+Demux
|
|
Nomor Saluran
|
--
|
8+1CH
|
|
Operasi Panjang Gelombang
|
nm
|
C53~C60+Tingkatkan+1% Port Monitor
|
|
Panjang Gelombang Pusat Saluran
|
nm
|
Kotak ITU-T @DWDM
|
|
Sandi Saluran
|
nm
|
0,8 (100Ghz)
|
|
Insertion Loss @PB
|
dB
|
<2.8
|
|
Mux 1% pemantauan
|
dB
|
<24.3
|
|
Pemantauan demux 1%.
|
dB
|
<21,5
|
|
Isolasi @Saluran Berdekatan
|
dB
|
>30
|
|
Isolasi @ Saluran Tidak Berdekatan
|
dB
|
>34
|
|
Isolasi @Reflect Channel
|
dB
|
>15
|
|
Passband Ripple
|
dB
|
<0,5
|
|
Rugi Tergantung Polarisasi
|
dB
|
<0,15
|
|
Dispersi Mode Polarisasi
|
ps
|
<0,1
|
|
Directivity & Return Loss
|
dB
|
Directivity: >50 Return Loss: >45
|
|
Penanganan Daya
|
mW
|
<500
|
|
Penyambung
|
--
|
SC/UPC atau disesuaikan
|
|
Jenis Serat
|
--
|
SMF-28e atau Disesuaikan
|
|
Suhu Operasional
|
℃
|
-20 ~ +70
|
|
Suhu Penyimpanan
|
℃
|
-40 ~ +85
|
|
Dimensi Paket
|
mm
|
4slot 19" 1U Rackmount
|
|
Jaringan Double Fiber DWDM mux Passive filter 1x8 Channels dari GEZHI menawarkan solusi DWDM terminal berkapasitas tinggi untuk perluasan jaringan.Jaringan Double Fibre DWDM mux Passive filter 1x8 Channels ini digunakan untuk transmisi jarak jauh di mana panjang gelombang dikemas rapat bersama-sama melalui C-band dalam grid 100GHz (0,8nm).Jaringan Double Fiber DWDM mux Passive filter 1x8 Channels adalah protokol transparan dan cocok untuk aplikasi termasuk SDH/SONET, 10/1G Ethernet, 16/8/4/2/1G Fibre Channel, CATV, FTTx, dll.

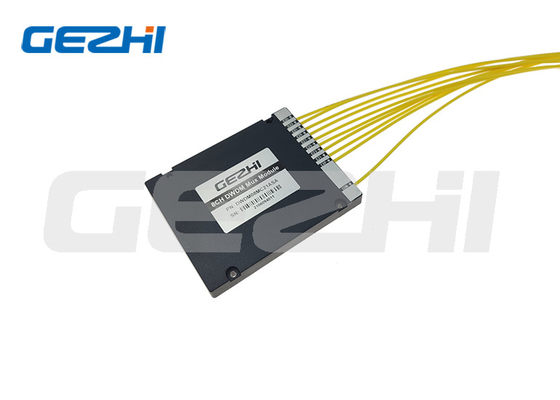

Serat Ganda DWDM mux Filter Pasif 1x8 Jaringan saluran

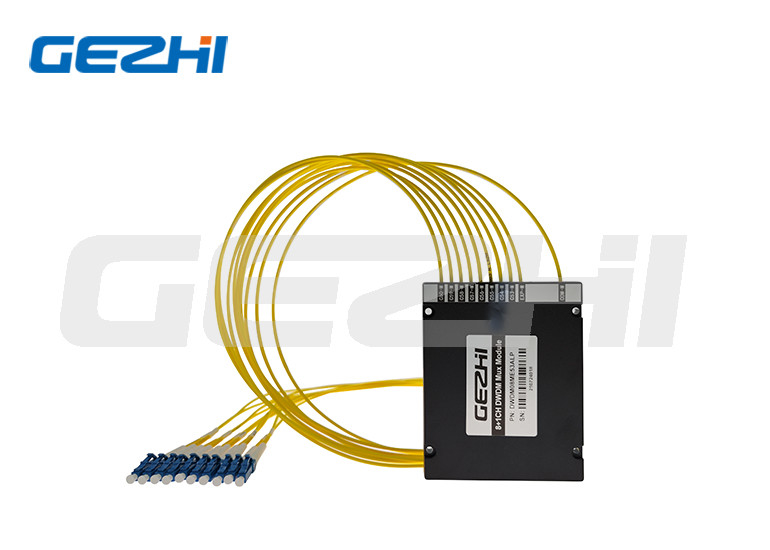

Modul 8 Channels Fiber Optic Multiplexer Optical Pasif DWDM Mux

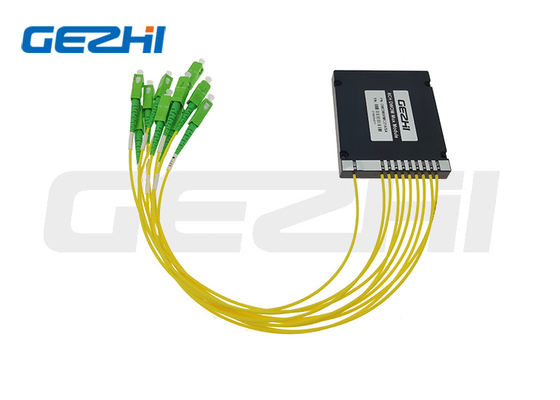

DWDM Serat Ganda
meminta informasi
|
CWDM
|
Jumlah Saluran
|
Konfigurasi
|
Saluran Pertama
|
Saluran Terakhir
|
Jenis modul
|
Jenis kabel
|
Panjang serat
|
Penyambung
|
|
CWDM
|
01=1 CH
02=2CH
03=3 CH
......
16=16CH
17=17CH
18=18CH
......
|
M=Mux
D=Demux
A=Mux+Demux
|
27=1270
29=1290
......
47=1470
S=Tentukan
|
27=1270
29=1290
......
47=1470
S=Tentukan
|
A1=kotak ABS 100x80x10mm
A2=kotak ABS 120x80x18mm
A3=kotak ABS 140x115x18mm
L1=LGX 129*29*130mm
L2=masukkan LGX ke dalam Rak 2slot
L4=LGX masukkan ke Rak 4slot
R1=19" 1 Rak U
R2=2slot 19″1U Rak
R4=4slot 19″Rak 1U
S=Tentukan
|
09 = 900um tabung longgar
20 = 2.0mm
30 = 3,0mm
|
05=0,5m
10=1,0m
15=1,5m
S=Tentukan
|
00=tidak ada
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Spesifik
|
FAQ
Q1:Bisakah saya memesan sampel?Apa MOQ Anda?
A1: Pesanan sampel diterima untuk menguji dan memeriksa kualitas.Kami tidakMOQ, sampel 1pcs tersedia.Sampel campuran juga dapat diterima.
Q2: Apa Waktu Timbal?
A2: Waktu tunggu normal adalah sekitar 1 minggu,Untuk jumlah besar dan produk khusus.Silakan periksa waktu tunggu dengan perwakilan penjualan kami.Tapi kami menyimpan stok untuk beberapa produk,bisa kapal 1-3 hari setelah menerima pembayaran.
Q3:Apa syarat pembayarannya?
A3: Jangka waktu pembayaran: T/T, Paypal,serikat barat,pembayaran tunai, Alibaba dll.
Q4: Apa waktu garansi Anda
A4: garansi 3 tahun.
Q5: Bisakah saya menggunakan logo, label, dan paket kami sendiri?
A5: Ya, kami dapat menyediakan layanan OEM yang sesuai dengan kebutuhan Anda, label produk desain, logo, PN, SN, paket.
