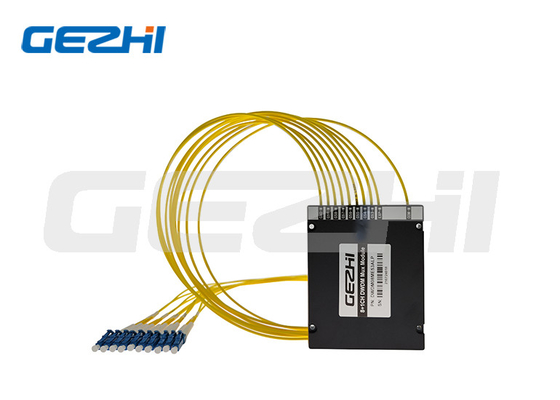

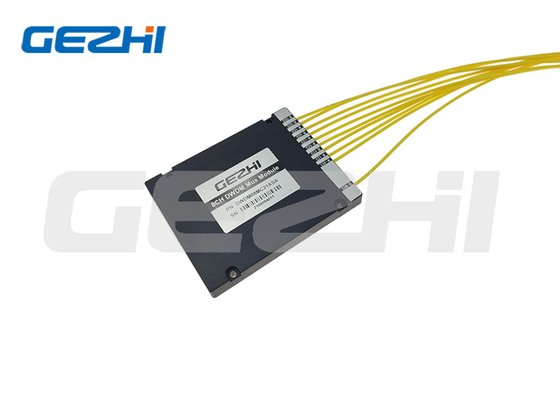

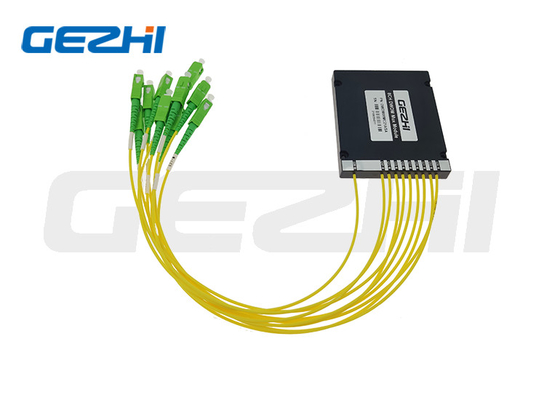

8CH DWDM modul 2In1 Rak dengan Double Fiber DWDM mux Filter pasif 1x8 Saluran jaringan
DWDM (Dense Wavelength Division Multiplexing) adalah kombinasi dari satu set panjang gelombang optik yang dapat dikirimkan dengan satu serat.Modul DWDM yang diluncurkan oleh GEZHI Photonics ini didasarkan pada teknologi lapisan film tipis.Ini adalah teknologi laser yang digunakan untuk meningkatkan bandwidth pada backbone serat optik yang ada.
GEZHI Photonics menyediakan berbagai macam DWDM Mux Demux dengan Channel, Wavelength, Power, Fiber dan jenis konektor yang disesuaikan.
| Kerugian Penempatan Rendah |
| Isolasi yang Tinggi |
| Stabilitas dan Keandalan Tinggi |
| Suhu Operasi Industri |
| (-40 ~ + 80°Ctersedia) |
| Jenis paket yang disesuaikan |
| Tabung baja tahan karat, Kotak ABS, Modul Plug-in ABS, Sasis LGX, Rackmount |
Spesifikasi
|
Parameter
|
Satuan
|
8+1CH DWDM Mux+Demux
|
|
Nomor saluran
|
...
|
8+1CH
|
|
Operasi Gelombang
|
nm
|
C53~C60+Upgrade+1% Pelabuhan Monitor
|
|
Panjang gelombang pusat saluran
|
nm
|
ITU-T Grid @DWDM
|
|
Saluran Passband
|
nm
|
0.8 (100Ghz)
|
|
Kerugian Penempatan @PB
|
dB
|
< 2.8
|
|
Pemantauan Mux 1%
|
dB
|
< 24.3
|
|
Pemantauan Demux 1%
|
dB
|
< 21.5
|
|
Isolasi @ Saluran yang berdekatan
|
dB
|
> 30
|
|
Isolasi @ Saluran yang tidak berdekatan
|
dB
|
> 34
|
|
Isolasi @ Reflek Channel
|
dB
|
>15
|
|
Passband Ripple
|
dB
|
<0.5
|
|
Kerugian Tergantung Polarisasi
|
dB
|
<0.15
|
|
Polasi Mode Dispersi
|
ps
|
<0.1
|
|
Direktivitas & Pengembalian Kerugian
|
dB
|
Direktifitas: > 50 Kerugian Pengembalian: > 45
|
|
Pengelolaan Daya
|
mW
|
< 500
|
|
Konektor
|
...
|
SC/UPC atau disesuaikan
|
|
Jenis Serat
|
...
|
SMF-28e atau Disesuaikan
|
|
Suhu operasi
|
°C
|
-20 ~ +70
|
|
Suhu penyimpanan
|
°C
|
-40 ~ +85
|
|
Dimensi Paket
|
mm
|
4 slot 19 " 1U Rackmount
|
|
GEZHI Double Fiber DWDM mux Passive Filters 1x8 Channels network menawarkan solusi DWDM terminal berkapasitas tinggi untuk perluasan jaringan.Ini Double Fiber DWDM mux Passive Filters 1x8 Saluran jaringan digunakan untuk transmisi jarak jauh di mana panjang gelombang dikemas erat bersama-sama di atas C-band di 100GHz grid (0.8nm). Double Fiber DWDM mux Passive Filters 1x8 Channels jaringan adalah protokol transparan dan cocok untuk aplikasi termasuk SDH/SONET, 10/1G Ethernet, 16/8/4/2/1G Fiber Channel, CATV, FTTx,dll.
Double Fiber DWDM mux Filter pasif 1x8 Saluran jaringan
8 Saluran Fiber Optic Multiplexer Optical Passive DWDM Mux Modul
Dual Fiber DWDM
Informasi Pemesanan
|
CWDM
|
Jumlah Saluran
|
Konfigurasi
|
Saluran Pertama
|
Saluran Terakhir
|
Jenis modul
|
Jenis kabel
|
Panjang serat
|
Konektor
|
|
CWDM
|
01=1 CH
02=2 CH
03=3 CH
.....
16=16CH
17=17CH
18=18CH
.....
|
M=Mux
D=Demux
A=Mux+Demux
|
27 = 1270
29=1290
.....
47=1470
S=Tentukan
|
27 = 1270
29=1290
.....
47=1470
S=Tentukan
|
A1 = kotak ABS 100x80x10mm
A2 = kotak ABS 120x80x18mm
A3 = kotak ABS 140x115x18mm
L1=LGX 129*29*130mm
L2=LGX masukkan ke 2 slot Rack
L4=LGX dimasukkan ke dalam 4 slot Rack
R1=19" 1 U Rack
R2=2 slot 19′′1U Rack
R4=4 slot 19′′1U Rack
S=Tentukan
|
09=900um tabung longgar
20=2,0mm
30 = 3,0 mm
|
05=0,5m
10=1,0m
15 = 1,5m
S=Tentukan
|
00=tidak ada
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S = Spesifik
|
FAQ
Q1:Bisa minta sampel? Berapa MOQmu?
A1:Pesenan sampel diterima untuk menguji dan memeriksa kualitas.MOQ, sampel 1pcs tersedia.Juga sampel campuran dapat diterima.
T2: Berapa waktu lead?
A2: Waktu lead normal adalah sekitar 1 minggu,Untuk kuantitas besar dan produk khusus. Silakan periksa waktu pengiriman dengan perwakilan penjualan kami.Tapi kami menyimpan stok untuk beberapa produk,Bisa dikirim 1-3 hari setelah menerima pembayaran.
Q3:Apa syarat pembayaran?
A3: Istilah pembayaran: T/T, Paypal,Western Union,pembayaran tunai, Alibaba dll
Q4: Berapa waktu garansi Anda
A4: Garansi 3 tahun.
Q5: Dapatkah saya menggunakan logo, label dan paket kami sendiri?
A5: Ya, kami dapat menyediakan layanan OEM yang sesuai dengan kebutuhan Anda, desain produk label, logo, PN, SN, paket.
