Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Kisaran panjang gelombang: | 1260 ~ 1650nm | WDL: | ≤0,25dB |
|---|---|---|---|
| PDL: | ≤0,05dB | TDL: | ≤0,25dB |
| Jenis konektor: | FC/APC | Jenis serat: | SM,9/125 |
| Cahaya Tinggi: | 2U Rackmount Fiber Optical Switch,1260~1650nm Fiber Optical Switch,FSW 1x48 Fiber Optical Switch |
||
FSW 1x48 Fiber Optical Switch 19 inci 2U Rackmount 1260 ~ 1650nm Mode Tunggal
Deskripsi Produk
1x48 rack-mounted optical switch adalah sejenis perangkat kontrol jalur optik yang memiliki fungsi kontrol jalur optik dan switch. it can choose working optical path switch manually with button and also control optical path switch or scan in frequency the optical switch which need to be monitored with rs 232 port and ethernet port.
GEZHI Photonics dapat memasok rangkaian lengkap 1x2,1x4,1x8,1x12,1x16, 1x24,1x32,1x48,1x64,1x128 hingga rak switch serat optik 1x512.
Fitur
1.SerialNet, Keandalan Tinggi, Stabilitas Tinggi
2.LED display panel. tampilan visual, operasi yang nyaman
3.RS232 Kontrol dan RJ45 Ethernet Remote Management
4. Saluran dan interval waktu pemindaian otomatis dapat diatur
5.Sinyal transmisi transparan. Stabilitas dan keandalan tinggi
Aplikasi
1.FITL
2Sistem pemeliharaan
3. Pengukuran otomatis
4.Rangkaian optik pemantauan jarak jauh pemantauan kabel
Indeks Teknis
| Parameter | Satuan | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| Jangkauan Gelombang | nm | 1260 ~ 1650 atau disesuaikan | |||||||
| Uji panjang gelombang | nm | 1310/1550 atau disesuaikan | |||||||
| Kerugian Penempatan (Max) | dB | ≤ 1.0 | ≤ 1.0 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 2.0 |
| Kembali Kerugian | dB | SM ≥ 50 | |||||||
| Swara lintas | dB | ≤ 70 | |||||||
| PDL | dB | ≤ 0.05 | |||||||
| WDL | dB | ≤ 0.25 | |||||||
| TDL | dB | ≤ 0.20 | |||||||
| Kemungkinan diulang | dB | ≤ 0.02 | |||||||
| Waktu Pergantian | ms | ≤10 (Saluran yang berdekatan) | |||||||
| Daya optik | mW | ≤ 500 | |||||||
| Jenis Serat | Um.. | 9/125 | |||||||
| Konektor | / | FC, SC, LC, ST, SMA atau disesuaikan | |||||||
| Pelabuhan Monitor | / | RJ45 & RS232 atau disesuaikan | |||||||
| Sumber Daya Kerja (Typ Plug) | V | AC:220V (50/60Hz) atau DC:36V~72V | |||||||
| Suhu operasi | °C | -10 ~ +60 | |||||||
| Suhu penyimpanan | °C | -40 ~ +85 | |||||||
| Rack mount Dimensi | mm | 1U L483XW230XH44.5 (Hingga 16 saluran) kustomisasi tersedia. | |||||||
|
2U L483XW230XH89 (Hingga 36 saluran) kustomisasi tersedia. 2U L483XW350XH89 (Hingga 64 saluran) kustomisasi tersedia. |
|||||||||
| 3U L483XW350XH133.5 (Hingga 128 saluran) kustomisasi tersedia. | |||||||||
| 4U L483XW350XH178 (Hingga 256 saluran) kustomisasi tersedia. | |||||||||
Gambar panel

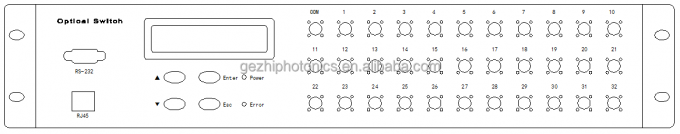

Panel depan
1xN≤16 Optical Switch 19??1U Rack mount
1xN≤36 Optical Switch 19?? 2U Rack mount

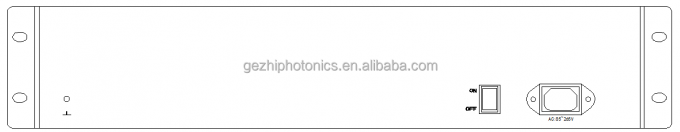

Panel belakang
Informasi Pemesanan
OSW-XxX-X-XX-X-XX-XX-XX-XX-XX
| OSW | Mode | Panjang gelombang | Paket | Jenis Serat | Sumber Daya | Konektor |
| 1x4 1x8 1x16 1x32 1x64 1x128 S = Spesifikasi |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13 = 850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=Tentukan |
1U = 1U Rackmount 2U = 2U Rackmount 3U = 3U Rackmount 4U = 4U Rackmount S=Tentukan |
M5 = 50/125 M6 = 62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Tentukan |
AC = Single 85 ~ 265V +DC36 ~ 75V |
00=Tidak ada FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Tentukan |
