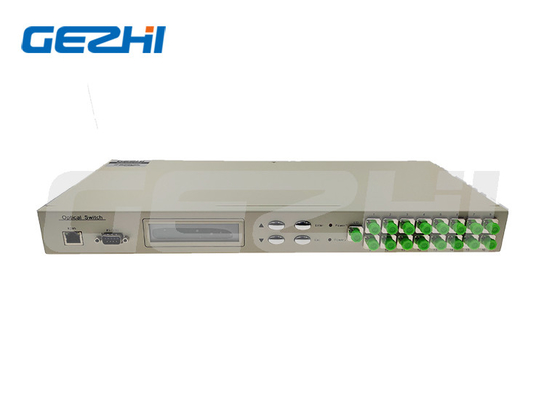

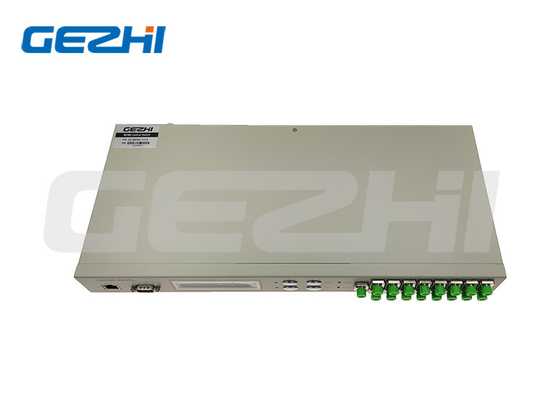

Fiber Optic 1x16 MEMS Optical Switch Rackmount untuk Pengukuran Otomatis
Deskripsi Produk
1xN MEMS Optical Switch Rackmount
GEZHI's MEMS Optical Switch, MEMs Fiber Switches didasarkan pada teknologi MEMS silikon terintegrasi dan tersedia dalam multichannel 1x4, 1x8, 1x16, 1x24, 1x32, 1x64,1x128 sampai 1x256 dan matriks MxN Mems saklar optik 8x8, 16x16, 16x64, saluran 64x64. Di dalam paket switch kedua driver yang kompatibel CMOS / TTL.Array switch optik MEMS dapat dikendalikan secara individual dan bidirectional sehingga mereka dapat digunakan baik dalam orientasi 1xN atau Nx1.
GEZHI's MEMS 1xN switch optik menawarkan kinerja optik yang sangat baik, keandalan tinggi selama umur yang sangat panjang.aerospace dan aplikasi menuntut lainnya.
Fitur
1.SerialNet, Keandalan Tinggi, Stabilitas Tinggi
2.LCD display panel. tampilan visual, operasi yang nyaman
3.Sinyal transmisi transparan. Stabilitas dan keandalan tinggi
4. Saluran dan interval waktu pemindaian otomatis dapat diatur
5.RS232 Kontrol dan RJ45 Ethernet Remote Management
Aplikasi
1.FITL
2. Pengukuran otomatis
3Sistem pemantauan dan pemeliharaan kabel pemantauan jarak jauh jaringan optik
Spesifikasi
Parameter | Satuan | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1x256 |
Jangkauan Gelombang | nm | 850/1310 untuk MM atau 1260~1650 untuk SM atau disesuaikan | |||||||
Uji panjang gelombang | nm | 850/1310, 1310/1550 atau disesuaikan | |||||||
Kerugian Penempatan (Max) | dB | ≤ 1.0 | ≤ 1.5 | ≤ 1.5 | ≤ 1.7 | ≤ 1.7 | ≤ 2.0 | ≤ 2.2 | ≤ 2.4 |
Kembali Kerugian | dB | MM ≥ 30, SM ≥ 45 | |||||||
Swara lintas | dB | MM ≥ 30, SM ≥ 45 | |||||||
PDL | dB | ≤ 0.10 | |||||||
WDL | dB | ≤ 0.30 | |||||||
TDL | dB | ≤ 0.30 | |||||||
Kemungkinan diulang | dB | ≤ 0.02 | |||||||
Waktu Pergantian | ms | ≤8 (Saluran yang berdekatan) | |||||||
Daya optik | mW | ≤ 500 | |||||||
Jenis Serat | Um.. | 9/125 | |||||||
Konektor | / | FC, SC, LC, ST, SMA atau disesuaikan | |||||||
Pelabuhan Monitor | / | RJ45 & RS232 atau disesuaikan | |||||||
Sumber Daya Kerja (Typ Plug) | V | AC:220V (50/60Hz) atau DC:36V~72V | |||||||
Suhu operasi | °C | -10 ~ +60 | |||||||
Suhu penyimpanan | °C | -40 ~ +85 | |||||||
Rack mount Dimensi | mm | 1U L483XW230XH44.5 (Hingga 32 saluran) kustomisasi tersedia. | |||||||
2U L483XW230XH89 (Hingga 128 saluran) kustomisasi tersedia. | |||||||||
3U L483XW230XH133.5 (Hingga 256 saluran) kustomisasi tersedia. |
Menggambar
1x128 MEMS Fiber Optical Switch Rackmount Panel Depan

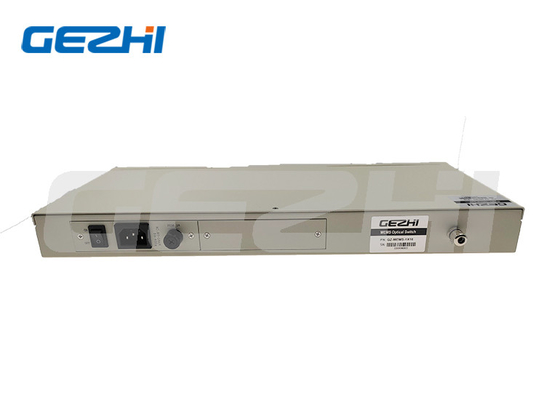

1x128 MEMS Fiber Optical Switch Back Panel
Jalur optik
Informasi pemesanan MEMS-1xN-X-XX-X-XX-XX-XX-XX-XX
MEMS | Mode | Panjang gelombang | Paket | Jenis Serat | Sumber Daya | Konektor |
1x4 1x8 1x16 1x32 1x64 1x128 S = Spesifikasi |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13 = 850/1300 13/15=1310/1550nm S=Tentukan |
1U = 1U Rackmount 2U = 2U Rackmount 3U = 3U Rackmount 4U = 4U Rackmount S=Tentukan |
M5 = 50/125 M6 = 62,5/125 S9=9/125 S=Tentukan |
AC = Single 85 ~ 265V DC = Single 36 ~ 72V AA = Dual 85 ~ 265V DD = Dual 36 ~ 72V AD=AC85~265V+DC36~75V |
00=Tidak ada FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Tentukan |
