Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama Produk: | 4CH-OADM-C-WE-D | Panjang gelombang: | 1510.1530.1550.1570nm |
---|---|---|---|
Jenis garis: | Dual-side Dual fiber | fitur: | Dua arah |
Paket: | 1RU 19 inci | Aplikasi: | Akses Jaringan |
Cahaya Tinggi: | 4 Saluran Modul CWDM OADM,Modul OADM 4CH,Duplex Optical Tambahkan Drop Multiplexer |

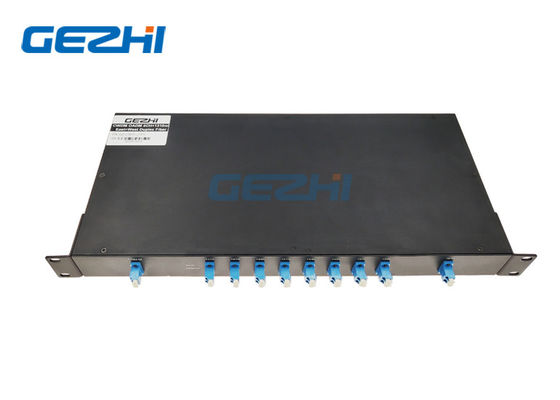

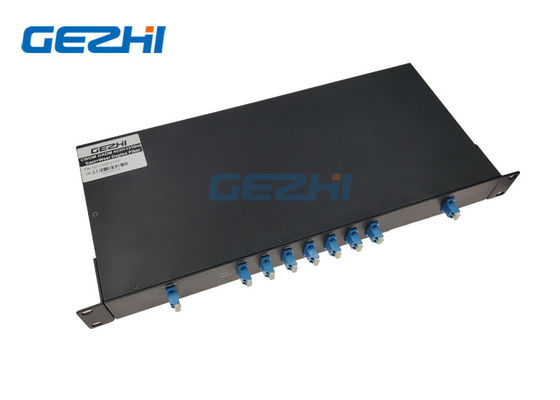

4 Saluran CWDM OADM Modul Duplex West & East Link
GEZHI's 4 Channels Modul CWDM OADM Duplex West & East Link dirancang untuk sistem berbasis statis dan ROADM.The 4 Channels CWDM OADM Modul Duplex West & East Link adalah Course Wave Division Multiplexing (CWDM) Optical Add / Drop Multiplexers (OADM).Ini 4 Saluran CWDM OADM Modul Duplex West & East Link menambahkan (multipleks) dan drop (demultiplex) saluran yang dipilih, atau panjang gelombang, pada kedua arah CWDM link serat umum.Dengan menggunakan modul GEZHI ini, perancang jaringan dapat menambahkan titik akses baru di mana saja pada jaringan CWDM, tanpa memengaruhi saluran yang tersisa yang melintasi jaringan.Jalur akses dapat ditambahkan ke jaringan linear, bus, dan cincin, di mana desain cincin dua arah menyediakan arsitektur yang dilindungi berlebihan.
fitur Kehilangan insersi rendah
|
Aplikasi Optical Tambah dan Jatuhkan Jaringan Acess Jaringan Transportasi Optik Metro
|
Spesifikasi
Parameter |
Satuan |
Modul 4Channels CWDM OADM | ||
Menambahkan | Penurunan | |||
Panjang gelombang saluran | nm | 1510, 1530, 1550, 1570nm | ||
Panjang gelombang tengah Ketepatan |
nm | ± 0,5 | ||
Spasi Saluran | nm | 20 | ||
Passband Saluran (@ -0,5dB bandwidth |
nm | > 15 | ||
Kerugian Penyisipan | dB | <1.8 | <1.8 | |
Riak Saluran | dB | 0,3 | ||
Isolasi |
Berdekatan | dB | > 30 | |
Tidak berbatasan | dB | > 40 | ||
Suhu Kehilangan Kelembaban Kepekaan |
dB / ℃ |
<0,005 |
||
Suhu panjang gelombang Bergeser |
nm / ℃ |
<0,002 | ||
Ketergantungan Polarisasi Kerugian |
dB | <0,1 | ||
Mode Polarisasi Penyebaran |
dB | <0,1 | ||
Direktivitas | dB | > 50 | ||
Mengembalikan kerugian | dB | > 45 | ||
Penanganan Daya Maksimum | mW | 300 | ||
Suhu Opterating | ℃ | -20 ~ + 70 | ||
Suhu penyimpanan | ℃ | -40 ~ 85 | ||
Dimensi paket | mm | 19 inch 1U Rackmount |
Catatan: 1. Kustomisasi tersedia.
2. Ditentukan dengan konektor
Serat Optik CWDM OADM Tambah / Jatuhkan Modul Mux Demux 4CH Serat Tunggal sisi-Gandafilter cascading
Serat Optik CWDM OADM Tambah / Jatuhkan Modul Mux Demux 4CH Dual-side Dual Fiber
Ini menjatuhkan saluran individu dan menambahkan saluran yang sama kembali ke serat jaringan dalam transmisi dua sisi.
4 channel 1510.1530.1550.1570nm CWDM menambah & menjatuhkan multiplexer untuk EAST dan WEST untuk transmisi data dua arah melalui dua serat.
