Efisiensi tinggi 48*2x4 Optical Switch Matrix untuk Pengukuran Otomatis
Keterangan

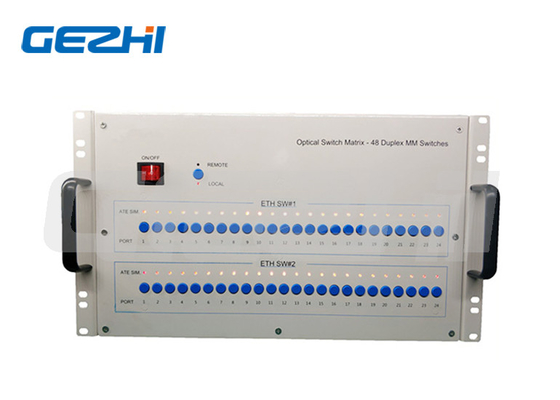

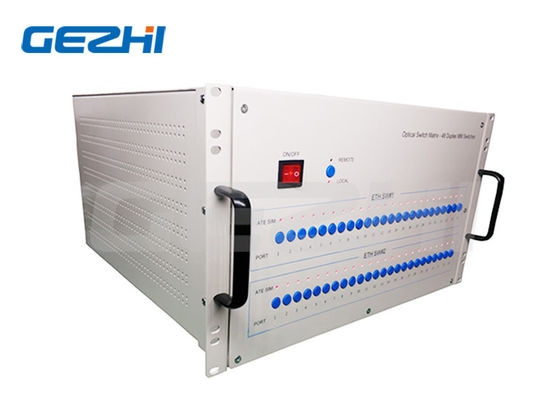

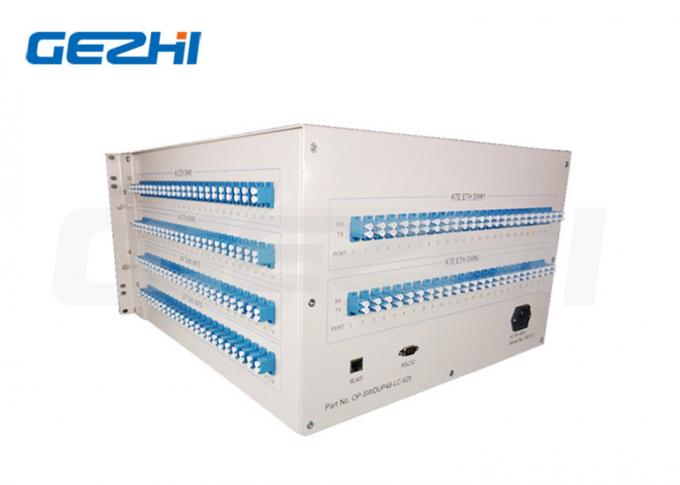

48pcs 2x4 (D1x2) Sakelar Optik Rackmount
Sakelar Optik ini adalah sejenis perangkat kontrol jalur cahaya.memainkan jalur cahaya kontrol dan mengubah jalur cahaya.48-D1X2-U terdiri dari 48 buah 2x4 kombinasi jalur cahaya sakelar sinkron dari sakelar optik mekanis, sakelar kontrol jalur cahaya sakelar optik dapat berupa 48 tombol pada panel kontrol, juga dapat melalui mode komunikasi port serial RS - 232 jarak pendek atau komunikasi RJ45 Ethernet jarak jauh dengan mengirimkan jalur lampu saklar kontrol perintah yang dikendalikan program, keadaan peralatan jalur cahaya oleh lampu hijau dan lampu merah menunjukkan jalur cahaya.
Fitur
SerialNet, Keandalan Tinggi, Stabilitas Tinggi
Panel layar LED.Tampilan visual, pengoperasian yang mudah
Sinyal transmisi transparan.Stabilitas dan keandalan tinggi
Saluran dan interval waktu pemindaian otomatis dapat diatur
Kontrol RS232 dan Manajemen Jarak Jauh Ethernet RJ45
Aplikasi
FITL
Pengukuran Otomatis
Sistem Pemantauan dan Pemeliharaan Kabel Pemantauan Jarak Jauh Jaringan Optik
Indeks Teknis Sakelar Matriks Optik
Parameter | Satuan | 48*2x4 |
Rentang Panjang Gelombang | nm | 1260~1650 atau disesuaikan |
Menguji Panjang Gelombang | nm | 1310/1550 atau disesuaikan |
Insertion Loss (Maks) | dB | ≤1.5 |
Mengembalikan kerugian | dB | SM ≥ 50 |
Obrolan silang | dB | ≤-55 |
PDL | dB | ≤0,05 |
WDL | dB | ≤0,25 |
TDL | dB | ≤0.20 |
Pengulangan | dB | ≤0,02 |
Beralih Waktu | MS | ≤10 (Saluran Berdekatan) |
Daya Optik | mW | ≤500 |
Jenis Serat | um | 9/125 |
Penyambung | / | FC, SC, LC, ST, SMA atau disesuaikan |

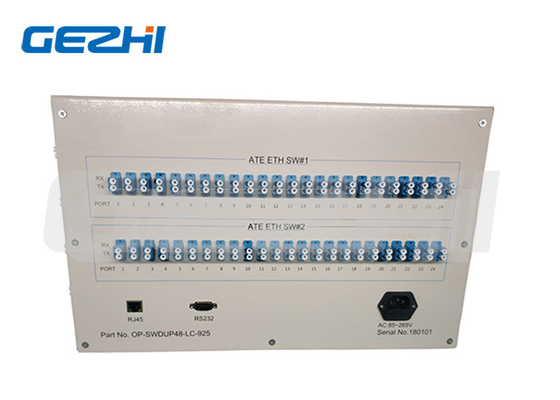

Pantau Pelabuhan | / | RJ45 & RS232 atau disesuaikan |
Catu Daya Kerja (Plug Tyep) | V | AC:220V (50/60Hz) atau DC:36V~72V |
Suhu Operasional | ℃ | -10~+60 |
Suhu Penyimpanan | ℃ | -40~+85 |
Dimensi pemasangan rak | mm | 6U: 483x500x267mm |
Informasi Pemesanan Sakelar Matriks Optik OSW-XxX-X-XX-X-XX-XX-XX-XX
OSW | Mode | Panjang gelombang | Kemasan | Jenis Serat | Diameter Serat | Penyambung |
48*2x4 S=Spesifikasi |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13 = 850/1300 13/15=1310/1550nm S=Tentukan |
1U=1U Pemasangan Rak 2U=2U Pemasangan Rak 3U=3U Pemasangan Rak 4U=4U Pemasangan Rak S=Tentukan |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Tentukan |
AC=Tunggal 85~265V DC = Tunggal 36 ~ 72V AA=Ganda 85~265V DD = Ganda 36 ~ 72V AD=AC85~265V+DC36~75V |
00=Tidak ada FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Tentukan |
