| Brand Name: | GEZHI or OEM |
| Nomor Model: | Sakelar Optik 1x128 |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Payment Terms: | T/T, Serikat Barat |
Sakelar Serat Optik Waktu Pengalihan Cepat Sakelar Optik 1x128 dengan Layar LCD
Deskripsi Produk
Sakelar Optik 1x128 Rackmount ini terdiri dari satu input dan 128 port serat optik keluaran, yang dapat secara selektif mentransmisikan, mengalihkan, atau memblokir daya optik di saluran transmisi serat optik.Sakelar optik ini dua arah dan dapat digunakan dalam arah 1x128 atau 128x1.Sakelar serat optik dirancang untuk jaringan komunikasi serat optik dan alat ukur.
Sekat panel depan dapat dipasang dengan tipe konektor FC/APC, FC/UPC, SC/APC, SC/UPC, LC/APC, LC/UPC, ST/APC, ST/UPC, MPO, dll. Biasanya ini 2RU 19 ” rackmount dapat memasang 1x24, 1x32, 1x48, 1x64 atau Sakelar Optik khusus.
Aplikasi
FITL
Menjaga sistem
Pemantauan Kabel Pemantauan Jarak Jauh Jaringan Optik
Pengukuran Otomatis
Fitur
Saluran dan interval waktu pemindaian otomatis dapat diatur
Panel layar LED.Tampilan visual, pengoperasian yang mudah
SerialNet, Keandalan Tinggi, Stabilitas Tinggi
Sinyal transmisi transparan.Stabilitas dan keandalan tinggi
Kontrol RS232 dan Manajemen Jarak Jauh Ethernet RJ45
Indeks Teknis
| Parameter | Satuan | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Rentang Panjang Gelombang | nm | 1260~1650 atau disesuaikan | |||||||
| Menguji Panjang Gelombang | nm | 1310/1550 atau disesuaikan | |||||||
| Insertion Loss (Maks) | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| Mengembalikan kerugian | dB | SM ≥ 50 | |||||||
| Obrolan silang | dB | ≤-70 | |||||||
| PDL | dB | ≤0,05 | |||||||
| WDL | dB | ≤0,25 | |||||||
| TDL | dB | ≤0.20 | |||||||
| Pengulangan | dB | ≤0,02 | |||||||
| Beralih Waktu | MS | ≤10 (Saluran Berdekatan) | |||||||
| Daya Optik | mW | ≤500 | |||||||
| Jenis Serat | um | 9/125 | |||||||
| Penyambung | / | FC, SC, LC, ST, SMA atau disesuaikan | |||||||
| Pantau Pelabuhan | / |
RJ45 & RS232 atau disesuaikan |
|||||||
| Catu Daya Kerja (Plug Tyep) | V | AC:220V (50/60Hz) atau DC:36V~72V | |||||||
| Suhu Operasional | ℃ | -10~+60 | |||||||
| Suhu Penyimpanan | ℃ | -40~+85 | |||||||
| Dimensi pemasangan rak | mm | Kustomisasi 1U L483XW230XH44.5 (Hingga 16 saluran) tersedia. | |||||||
|
Kustomisasi 2U L483XW230XH89 (Hingga 36 saluran) tersedia. Kustomisasi 2U L483XW350XH89 (Hingga 64 saluran) tersedia. |
|||||||||
| Kustomisasi 3U L483XW350XH133.5 (Hingga 128 saluran) tersedia. | |||||||||
| Kustomisasi 4U L483XW350XH178 (Hingga 256 saluran) tersedia. | |||||||||
Informasi Pemesanan OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Mode | Panjang gelombang | Kemasan | Jenis Serat | Diameter Serat | Penyambung |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Spesifikasi |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13 = 850/1300 13/15=1310/1550nm S=Tentukan |
1U=1U Pemasangan Rak 2U=2U Pemasangan Rak 3U=3U Pemasangan Rak 4U=4U Pemasangan Rak S=Tentukan |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Tentukan |
AC=Tunggal 85~265V DC = Tunggal 36 ~ 72V AA=Ganda 85~265V DD = Ganda 36 ~ 72V AD=AC85~265V+DC36~75V |
00=Tidak ada FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Tentukan |
Panel untuk Menjelaskan

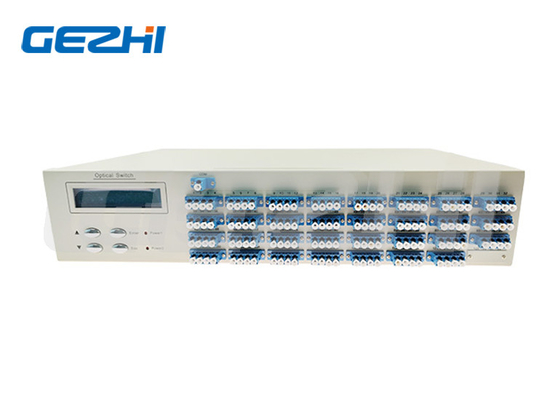

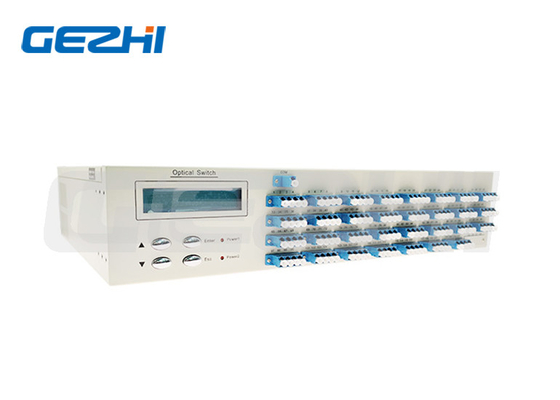

Panel Depan Rackmount Sakelar Serat Optik 1x128
Daya: Sakelar utama catu daya
RJ45: Antarmuka manajemen jaringan komunikasi;
RS-232: Antarmuka Rs-serial;Antarmuka komunikasi serial RS232;
LCD: Perangkat yang menampilkan informasi secara langsung;
▲: Kunci untuk naik;▼: Kunci untuk bergerak ke bawah;Enter: Kunci untuk menentukan;
Esc: Kunci untuk membatalkan;
com,1~128:Antarmuka serat

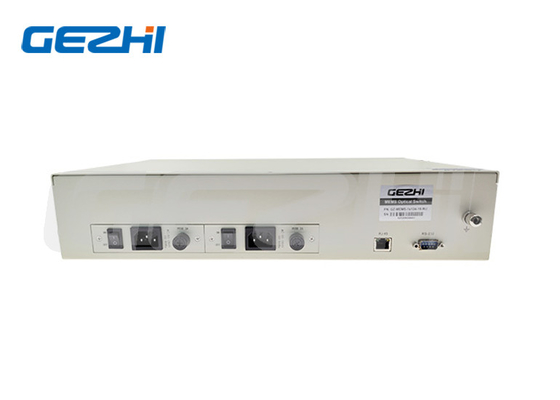

Panel Belakang Rackmount Sakelar Serat Optik 1x128
AC:85~265V: Antarmuka kabel daya;
ON/OFF: Sakelar utama catu daya;
Setingan awal
alamat:01
RS-232:Baud rate:9600;Bit data: 8 bit;Hentikan bit: 1 bit;Bit paritas: TIDAK ADA;
RJ45: IP:192.168.1.100 ;PELABUHAN:5000;TCP/IP: Server TCP dan UDP
(Port tetap: 18888)
Protokol komunikasi:
“_”: Garis bawah
1x128 Sakelar Serat Optik Rackmount Rute Optik
Protokol komunikasi semuanya dalam huruf besar;
Perangkat mengeksekusi instruksi setiap kali;
"<" Sebagai instruksi awal;">" Sebagai instruksi akhir
|
|
