| Brand Name: | GEZHI or OEM |
| Nomor Model: | Sakelar Optik 1×N(N≤8). |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Payment Terms: | T/T, Serikat Barat |
RS232 dan Ethernet Interface Rackmount 1×N(N≤8) Sakelar Optik
Deskripsi Produk
1X8 Optical Switches Rack Mount memungkinkan koneksi otomatis dan berulang dari satu serat umum ke 8 jumlah serat keluaran atau masukan.Sakelar all-optical ini bersifat dua arah dan dapat digunakan baik dalam arah 1x8 atau 8x1.Sakelar Optik yang Dipasang di Rak dapat dipilih secara manual dari panel depan atau kontrol melalui port RS232, port Ethernet.Sakelar serat optik ini tersedia dalam ukuran 1xN hingga 1x128.
Kecuali mode tunggal 1260~1650nm (1310/1550), GEZHI Photonics juga memproduksi 460nm , 630nm , 780nm , 850nm , 980nm , 1064nm atau Optical Switch yang disesuaikan.Sakelar serat optik berdiameter besar juga tersedia seperti 105 / 125um, 400um dll.
|
Aplikasi FITL Pengukuran Otomatis Pemantauan Jarak Jauh Jaringan Optik Sistem Pemantauan dan Pemeliharaan Kabel |
Fitur Rugi Penyisipan Rendah dan Pengalihan Cepat SerialNet, Keandalan Tinggi, Stabilitas Tinggi Layar LCD Kontrol RS232 dan Manajemen Jarak Jauh Ethernet |
Informasi Pemesanan OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Mode | Panjang gelombang | Kemasan | Jenis Serat | Diameter Serat | Penyambung |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Spesifikasi |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13 = 850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=Tentukan |
1U=1U Pemasangan Rak 2U=2U Pemasangan Rak 3U=3U Pemasangan Rak 4U=4U Pemasangan Rak S=Tentukan |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Tentukan |
AC=Tunggal 85~265V DC = Tunggal 36 ~ 72V AA=Ganda 85~265V DD = Ganda 36 ~ 72V AD=AC85~265V+DC36~75V |
00=Tidak ada FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Tentukan |
Indeks Teknis
| Parameter | Satuan | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Rentang Panjang Gelombang | nm | 1260~1650 atau disesuaikan | |||||||
| Menguji Panjang Gelombang | nm | 1310/1550 atau disesuaikan | |||||||
| Insertion Loss (Maks) | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| Mengembalikan kerugian | dB | SM ≥ 50 | |||||||
| Obrolan silang | dB | ≤-70 | |||||||
| PDL | dB | ≤0,05 | |||||||
| WDL | dB | ≤0,25 | |||||||
| TDL | dB | ≤0.20 | |||||||
| Pengulangan | dB | ≤0,02 | |||||||
| Beralih Waktu | MS | ≤10 (Saluran Berdekatan) | |||||||
| Daya Optik | mW | ≤500 | |||||||
| Jenis Serat | um | 9/125 | |||||||
| Penyambung | / | FC, SC, LC, ST, SMA atau disesuaikan | |||||||
| Pantau Pelabuhan | / | RJ45 & RS232 atau disesuaikan | |||||||
| Catu Daya Kerja (Plug Tyep) | V | AC:220V (50/60Hz) atau DC:36V~72V | |||||||
| Suhu Operasional | ℃ | -10~+60 | |||||||
| Suhu Penyimpanan | ℃ | -40~+85 | |||||||
| Dimensi pemasangan rak | mm | Kustomisasi 1U L483XW230XH44.5 (Hingga 16 saluran) tersedia. | |||||||
|
Kustomisasi 2U L483XW230XH89 (Hingga 36 saluran) tersedia. Kustomisasi 2U L483XW350XH89 (Hingga 64 saluran) tersedia. |
|||||||||
| Kustomisasi 3U L483XW350XH133.5 (Hingga 128 saluran) tersedia. | |||||||||
| Kustomisasi 4U L483XW350XH178 (Hingga 256 saluran) tersedia. | |||||||||

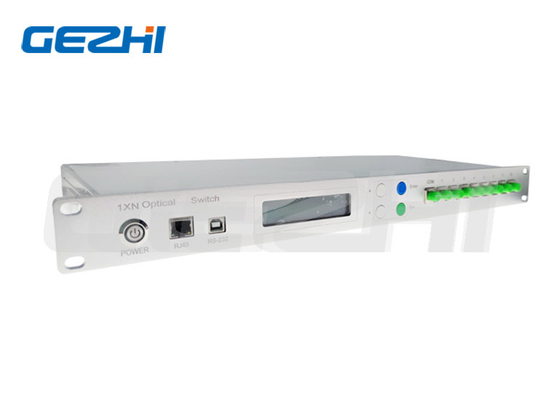

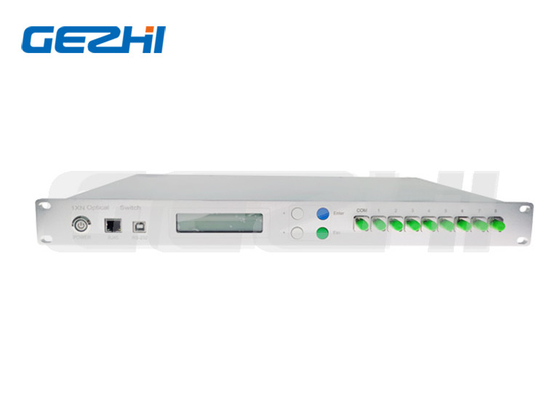

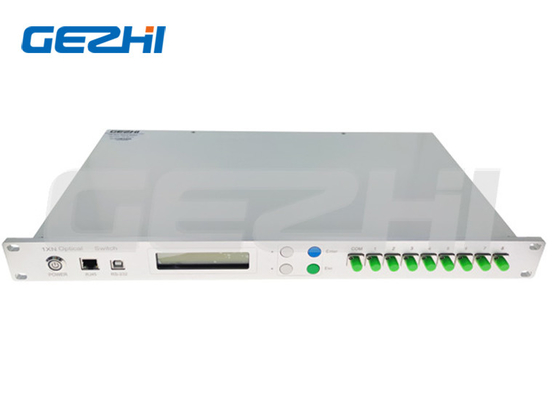

Panel depan

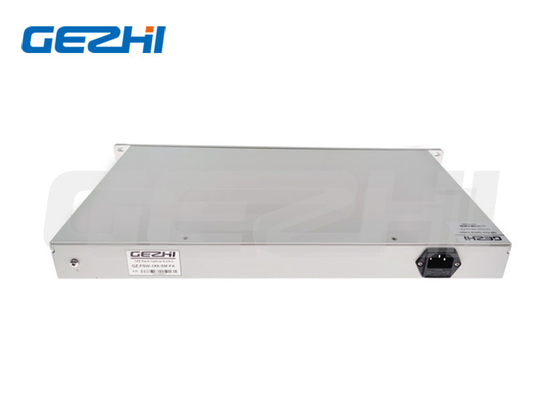

KembaliPanel
|
|
