| Brand Name: | GEZHI or OEM |
| Nomor Model: | 40G QSFP+ LR4 |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Payment Terms: | T/T, Western Union |

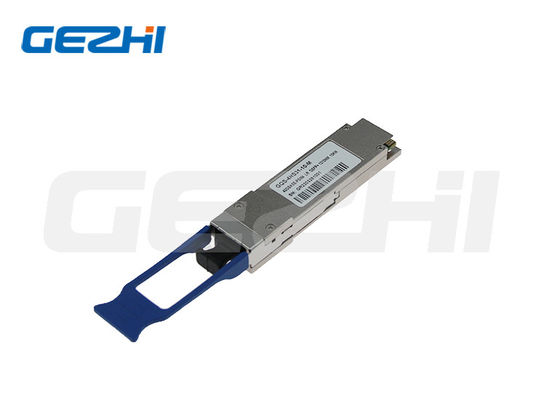

40G QSFP+ LR4 1310nm 10km SMF Fiber Transceiver Module
Deskripsi
Produk ini adalah modul transceiver yang dirancang untuk aplikasi komunikasi optik 2m-10km. Desainnya sesuai dengan standar IEEE P802.3ba 40GBASE-LR4.Modul ini mengkonversi 4 saluran masukan (ch) dari data listrik 10Gb/s menjadi 4 sinyal optik CWDM, dan multipleks mereka ke dalam satu saluran untuk transmisi optik 40Gb / s. Sebaliknya, di sisi penerima, modul secara optik de-multiplexes input 40Gb / s ke 4 sinyal saluran CWDM,dan mengubahnya ke 4 saluran output data listrik.
Panjang gelombang pusat dari 4 saluran CWDM adalah 1271, 1291, 1311 dan 1331 nm sebagai anggota grid panjang gelombang CWDM yang didefinisikan dalam ITU-T G694.2Ini berisi konektor LC duplex untuk antarmuka optik dan konektor 148 pin untuk antarmuka listrik.Serat mode tunggal (SMF) harus diterapkan di modul ini..
Produk ini dirancang dengan faktor bentuk, koneksi optik/listrik dan int diagnostik digital
Fitur
Modul transceiver full-duplex 4 saluran
Hingga 11,2Gbps data link per saluran
Panjang tali maksimum 10Km
Desain MUX/DEMUX 4 jalur CWDM
Fungsi diagnostik digital bawaan
Faktor bentuk QSFP+ yang dapat disisipkan panas
Satu 3 3V catu daya
Suhu operasi: 0°C sampai 70°C
RoHS 6 sesuai ((bebas timbal)
Digital Diagnostic Monitor (DDM)
Konsumsi daya < 2W
Aplikasi
Switch, router dan HBA
4CH SDR, DDR dan QDR
Koneksi Telekomunikasi 40G di sisi klien
Karakteristik optik pemancar
| Parameter | Simbol | Min. | Tipikal | Maksimal | Satuan | Catatan | |||||||
| Penugasan panjang gelombang | L0 | 1264.5 | 1271 | 1277.5 | nm | ||||||||
| L1 | 1284.5 | 1291 | 1297.5 | nm | |||||||||
| L2 | 1304.5 | 1311 | 1317.5 | nm | |||||||||
| L3 | 1324.5 | 1331 | 1337.5 | nm | |||||||||
| Pemancar | |||||||||||||
| Rasio penekanan mode samping | SMSR | 30 | - | - | dB | ||||||||
| Total Daya Peluncuran Rata-rata | PT | - | - | 8.3 | dBm | ||||||||
| Rata-rata daya peluncuran, setiap jalur | -7 | - | 2.3 | dBm | |||||||||
| Amplitudo Modulasi Optik, setiap jalur | OMA | - 4 | - | +3.5 | dBm | ||||||||
| Perbedaan daya peluncuran antara dua jalur (OMA) | - | - | 6.5 | dB | |||||||||
| Kekuatan peluncuran dalam OMA dikurangi Transmitter dan Dispersion Penalty (TDP), per Lane | - Empat.8 | - | dBm | ||||||||||
| TDP, setiap jalur | TDP | 2.3 | dB | ||||||||||
| Rasio Kepunahan | Urgensi | 3.5 | - | - | dB | ||||||||
| Intensitas Relatif Kebisingan | Rdalam | - | - | - 128 | dB/Hz | 12dB pantulan | |||||||
| Toleransi kerugian pengembalian optik | - | - | 20 | dB | |||||||||
| Refleksi pemancar | RT | - 12 | dB | ||||||||||
| Definisi topeng mata pemancar {X1, X2, X3, Y1, Y2, Y3} | {0.25,0.4,0.45,0.25,0.28,0.4} | ||||||||||||
| Rata-rata daya peluncuran dari pemancar, setiap jalur | Poff | - 30 | dBm | ||||||||||
| Penerima | |||||||||||||
| Batas kerusakan | THd | 3.3 | dBm | 1 | |||||||||
| Daya rata-rata pada input penerima, setiap jalur | - 13.7 | 2.3 | dBm | ||||||||||
| Refleksi penerima | RR | - | - | - 26 tahun. | dB | ||||||||
| Daya penerima (OMA), per jalur | - | - | 3.5 | dBm | |||||||||
| Sensitivitas penerima stres dalam OMA, setiap jalur | - | - | -Sembilan.9 | dBm | |||||||||
| Sensitivitas penerima, setiap jalur | SR | - | - | - 11 tahun.5 | dBm | ||||||||
| Perbedaan Daya Penerima antara dua jalur (OMA) | 7.5 | dB | |||||||||||
| Menerima listrik 3 dB atas Frekuensi Cutoff, setiap Lane | 12.3 | GHz | |||||||||||
| Kondisi Tes Sensitivitas Reseptor Stres2 | |||||||||||||
| Hukuman penutupan mata vertikal, setiap jalur | 1.6 | dB |
|
||||||||||
| Mata yang tertekan, setiap jalur | 0.3 | UI | |||||||||||
|
|
