| Brand Name: | GEZHI or OEM |
| Nomor Model: | 12F MPO (Wanita) - MPO (Wanita) Kabel Trunk 3,0mm |
| Moq: | 1 PC |
| harga: | dapat dinegosiasikan |
| Payment Terms: | T/T, Western Union |

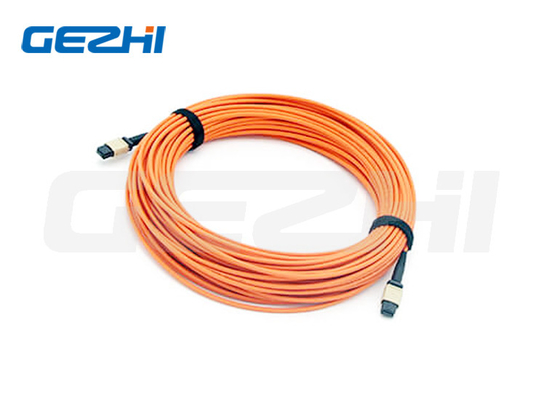

12F MPO (Wanita) - MPO (Wanita) 3.0mm LSZH Fiber Patch Cable / Kabel Trunk
Deskripsi Produk
Konektor MPO di kedua ujung. MPO Patch kabel / kabel batang menghubungkan modul MPO bersama-sama sebagai tautan permanen.6072,96,144fibers. Dukungan kecepatan hingga 10/40/100Gbps solusi pusat data. Mereka biasanya diadopsi untuk menghubungkan kaset, panel atau MPO fan-out ruggedized,dan untuk memfasilitasi penyebaran cepat kabel backbone kepadatan tinggi di pusat data dan lingkungan serat tinggi lainnyaSelain itu, MPO juga memberikan banyak fleksibilitas dan kenyamanan sekali Anda harus mengubah gaya konektor di panel tambalan.hanya menginstal kaset baru dengan gaya konektor baru di sisi cross-connect panel patch.
Fitur
1.Rugi penempatan rendah, kerugian pengembalian tinggi
2.MT berbasis Multi-fiber Connector, 4,8,12 dan 24 ujung konektor serat dan perakitan
3Solusi ekonomis untuk penghapusan serat massal
4.Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar
5Kabel bundar berkarat, kabel oval dan pilihan pita telanjang tersedia
6.Kos warna yang tersedia untuk membedakan jenis serat, jenis polish dan/atau kualitas konektor
7. Baik dalam pengulangan dan pertukaran
Aplikasi
1Jaringan komunikasi data.
2Jaringan Akses Sistem Optik.
3.Simpan area jaringan saluran serat.
4.Arsitektur kepadatan tinggi.
Spesifikasi
| Item spesifikasi. | Mode tunggal (APC 8 derajat dipoles) | Multimode (PC flat polish) |
|
Kerugian penempatan (MPO) (IEC 61300-3-34) |
Kerugian standar: ≤ 0,75dB (maksimal), ≤ 0,35dB (tipis) Super Rugi rendah:≤0.35dB ((max), ≤0.20dB ((tipikal) |
Kerugian standar:≤0,6dB (max), ≤0,35 (tipikal) Super Rugi rendah:≤0.35dB (maksimal), ≤0.20dB (tipikal) |
| Pengembalian kerugian (MPO) | ≥ 60dB ((8 derajat polesan) | ≥ 25dB |
| Daya tahan | <0,3dBperubahan tipikal, 200 kawin | |
| Kemampuan bergantian | ≤0,2dB | |
| Kekuatan tarik | > 70N | |
| Suhu operasi | -40 sampai + 85°C | |
Jenis Konektor MPO
| Konektor | Saluran Serat |
| Konektor wanita MPO | 12 Serat |
| Catatan: Konektor wanita harus terhubung dengan jenis konektor pria. | |
Produk MPO Detil& Standar
| Konektor | Referensi | Rincian perumahan |
| MPO Mode Tunggal | IEC 61754-7 |

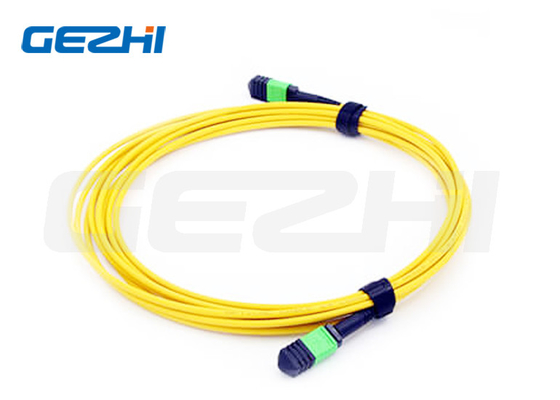

SM APC: Konektor hijau + boot hitam (MPO dengan kerugian standar) SM APC: Konektor kuning + boot hitam (MPO Super Low Loss) |
| MPO Multimode | IEC 61754-7 |

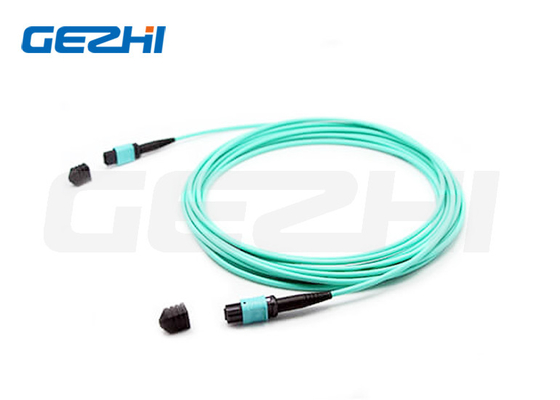

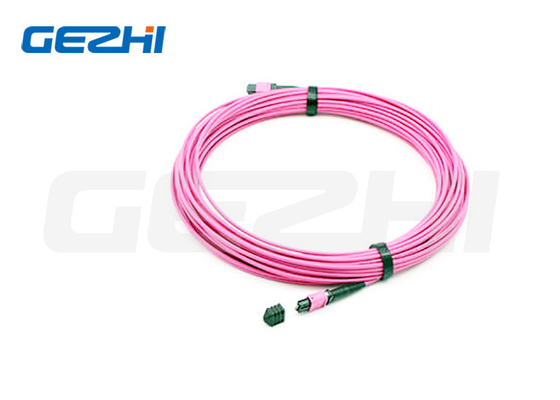

OM1&OM2 PC: Konektor beige + boot hitam (MPO Standard Loss) OM3&OM4 PC: Konektor Aqua + boot hitam (MPO standar & Super rendah kerugian) OM3&OM4 PC: Heather Violet konektor + boot hitam (Standard loss MPO) |
· Memenuhi standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai
· Kabel terstruktur menurut TIA-568-C
· 10G Fiber Channel Compatible
· 40G dan 100G IEEE 802.3
| Jumlah Serat | OD ((mm) |
Minimal yang diizinkan Kekuatan tarik (N) |
minimal yang diizinkan Pengecoran beban ((N/100mm) |
Tekuk Minimal Radius ((MM) |
| 12 | 3.0±0.15 |
jangka pendek: 180; jangka panjang: 90 |
jangka pendek: 500; Jangka panjang: 150 |
Statik: 10D Dinamis: 20D |
Indeks Interferensi 3D MPO End-Face
| Titik (IEC-61300-3-30) | Minimal | Maksimal | ||
| Radius kelengkungan (mm) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50 mm | |||
| Sudut | Sudut X | -0,2° | -0,2° | |
| Sudut Y | APC | 70,85° | 8.15° | |
| PC | -0,2° | -0,2° | ||
| Tinggi serat (nm) | 1000nm | 3500nm | ||
| Max.DH. Semua Serat: | - 300nm | 300nm | ||
| DH.Adj: | - 300nm | 300nm | ||
| DH.Ave Serat: | - 300nm | 300nm | ||
| Core Dip: | SM | N/A | N/A | |
| MM | - 200nm | 300nm | ||
Gambar Kabel
Toleransi Panjang
| Total Panjang ((L) ((m) | panjang toleransi ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0,5% x L/-0 |
Teknologi-Polaritas MPO yang telah diakhiri sebelumnya
Ketersediaan
1.Ribbon dan kabel bundle tersedia;
2. Patch kabel, pigtail kabel kumpulan tersedia.
3.MT-MT pita patch kabel tersedia.
4.MPO Loopback tersedia
5.HD koneksi kabel pusat data.
|
|
