| Brand Name: | GEZHI or OEM |
| Nomor Model: | 24F MPO (Wanita) - MPO (Wanita) Kabel Trunk 3,0mm |
| Moq: | 1 PC |
| harga: | dapat dinegosiasikan |
| Payment Terms: | T/T, Western Union |
12F MPO (Wanita) - MPO (Wanita) 3.0mm LSZH Fiber Patch Cable / Kabel Trunk
Deskripsi Produk
MPO Single Mode Elite Trunk Cable bekerja pada 1310/1550nm. Ini digunakan untuk menghubungkan transceiver serat optik, kaset MPO dan panel adaptor serat, dll.menawarkan fleksibilitas jaringan yang ditingkatkan dan memfasilitasi pemindahan, menambah dan mengubah permintaan pusat data di masa depan.
Aplikasi
1Jaringan Akses Sistem Optik.
2.Arsitektur kepadatan tinggi.
3Jaringan komunikasi data.
4.Simpan area jaringan saluran serat.
Fitur
1.MT berbasis Multi-fiber Connector, 4,8,12 dan 24 ujung konektor serat dan perakitan
2.Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar
3Kabel bundar berkarat, kabel oval dan pilihan pita telanjang tersedia
4.Kos warna yang tersedia untuk membedakan jenis serat, jenis polish dan/atau kualitas konektor
5.Rugi penempatan rendah, kerugian pengembalian tinggi
6Solusi ekonomis untuk penghapusan serat massal
7. Baik dalam pengulangan dan pertukaran
Spesifikasi
| Item spesifikasi. | Mode tunggal (APC 8 derajat dipoles) | Multimode (PC flat polish) |
|
Kerugian penempatan (MPO) (IEC 61300-3-34) |
Kerugian standar: ≤ 0,75dB (maksimal), ≤ 0,35dB (tipis) Super Rugi rendah:≤0.35dB ((max), ≤0.20dB ((tipikal) |
Kerugian standar:≤0,6dB (max), ≤0,35 (tipikal) Super Rugi rendah:≤0.35dB (maksimal), ≤0.20dB (tipikal) |
| Pengembalian kerugian (MPO) | ≥ 60dB ((8 derajat polesan) | ≥ 25dB |
| Daya tahan | <0,3dBperubahan tipikal, 200 kawin | |
| Kemampuan bergantian | ≤0,2dB | |
| Kekuatan tarik | > 70N | |
| Suhu operasi | -40 sampai + 85°C | |
Produk MPO Detil& Standar
| Konektor | Referensi | Rincian perumahan |
| MPO Mode Tunggal | IEC 61754-7 |

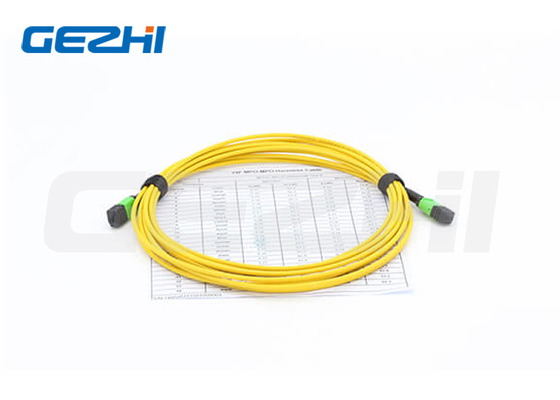

SM APC: Konektor hijau + boot hitam (MPO dengan kerugian standar) SM APC: Konektor kuning + boot hitam (MPO Super Low Loss) |
| MPO Multimode | IEC 61754-7 |

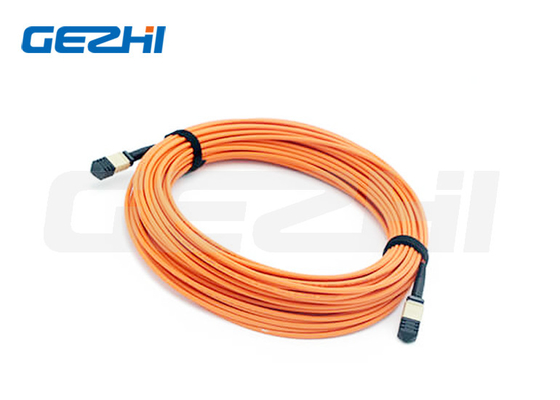

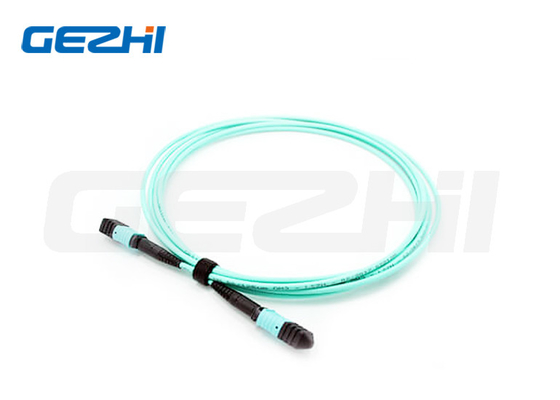

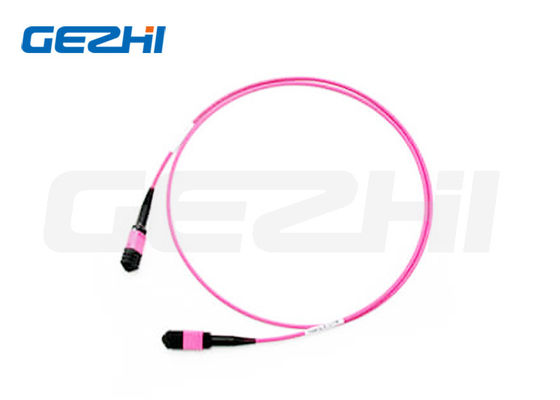

OM1&OM2 PC: Konektor beige + boot hitam (MPO Standard Loss) OM3&OM4 PC: Konektor Aqua + boot hitam (MPO standar & Super rendah kerugian) OM3&OM4 PC: Heather Violet konektor + boot hitam (Standard loss MPO) |
· Memenuhi standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai
· Kabel terstruktur menurut TIA-568-C
· 10G Fiber Channel Compatible
· 40G dan 100G IEEE 802.3
| Jumlah Serat | OD ((mm) |
Minimal yang diizinkan Kekuatan tarik (N) |
minimal yang diizinkan Pengecoran beban ((N/100mm) |
Tekuk Minimal Radius ((MM) |
| 24 | 3.0±0.15 |
jangka pendek: 180; jangka panjang: 90 |
jangka pendek: 500; Jangka panjang: 150 |
Statik: 10D Dinamis: 20D |
Indeks Interferensi 3D MPO End-Face
| Titik (IEC-61300-3-30) | Minimal | Maksimal | ||
| Radius kelengkungan (mm) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50 mm | |||
| Sudut | Sudut X | -0,2° | -0,2° | |
| Sudut Y | APC | 70,85° | 8.15° | |
| PC | -0,2° | -0,2° | ||
| Tinggi serat (nm) | 1000nm | 3500nm | ||
| Max.DH. Semua Serat: | - 300nm | 300nm | ||
| DH.Adj: | - 300nm | 300nm | ||
| DH.Ave Serat: | - 300nm | 300nm | ||
| Core Dip: | SM | N/A | N/A | |
| MM | - 200nm | 300nm | ||
Toleransi Panjang
| Total Panjang ((L) ((m) | panjang toleransi ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0,5% x L/-0 |
Ketersediaan
1.Ribbon dan kabel bundle tersedia;
2. Patch kabel, pigtail kabel kumpulan tersedia.
3.MT-MT pita patch kabel tersedia.
4.MPO Loopback tersedia
5.HD koneksi kabel pusat data.
|
|
