Konektor |
Saluran Serat |
|
|
Konektor wanita MPO |
8 Serat |
Catatan: Konektor wanita harus terhubung dengan jenis konektor pria. |
Konektor |
Referensi |
Rincian perumahan |
MPO Mode Tunggal |
IEC 61754-7 |
SM APC: Konektor hijau + boot hitam (MPO dengan kerugian standar)
SM APC: Konektor kuning + boot hitam (MPO Super Low Loss)
|
MPO Multimode |
IEC 61754-7 |
OM1&OM2 PC: Konektor beige + boot hitam (MPO Standard Loss)
OM3&OM4 PC: Konektor Aqua + boot hitam (MPO standar & Super rendah kerugian)
OM3&OM4 PC: Heather Violet konektor + boot hitam (Standard loss MPO)
|
· Memenuhi standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai
· Kabel terstruktur menurut TIA-568-C
· 10G Fiber Channel Compatible
· 40G dan 100G IEEE 802.3
Konektor lainnya Industri Standar:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 dan JIS C5973.
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 dan JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 dan JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 dan JIS C5973 dll.
E2000: IEC61754-15
Tersedia untuk
G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
Indeks Interferensi 3D MPO End-Face
Titik (IEC-61300-3-30) |
Minimal |
Maksimal |
Radius kelengkungan (mm) |
ROC-X ((ABS) |
2000 |
|
ROC-Y ((ABS) |
50 mm |
|
Sudut |
Sudut X |
-0,2° |
-0,2° |
Sudut Y |
APC |
70,85° |
8.15° |
PC |
-0,2° |
-0,2° |
Tinggi serat (nm) |
1000nm |
3500nm |
Max.DH. Semua Serat: |
- 300nm |
300nm |
DH.Adj: |
- 300nm |
300nm |
DH.Ave Serat: |
- 300nm |
300nm |
Core Dip: |
SM |
N/A |
N/A |
MM |
- 200nm |
300nm |
LC End-Face Geometry 3D Interference Index
Posisi |
Konektor |
PC Wajah akhir |
APC End-face |
Radius kelengkungan |
SC/FC/ST |
10 ~ 25 mm |
5 ~ 12 mm |
LC/MU |
7 ~ 25 mm |
5 ~ 15 mm |
Puncak Offset |
≤ 50 um |
Tinggi Serat Bola |
+/- 100 nm |
Offset Sudut |
------ |
8° ± 0,5° |
LC Kualitas permukaan akhir (SM)
Zona |
Jangkauan (μm) |
Goresan |
Cacat |
Referensi |
A: Inti |
0 sampai 25 |
Tidak ada |
Tidak ada |
IEC 61300-3-35:2015 |
B: Lapisan |
25 sampai 115 |
Tidak ada |
Tidak ada |
C: Perekat |
115 sampai 135 |
Tidak ada |
Tidak ada |
D: Kontak |
135 sampai 250 |
Tidak ada |
Tidak ada |
E: Sisa ferrule |
Tidak ada |
Tidak ada |
LC Kualitas permukaan akhir (MM)
Zona |
Jangkauan (μm) |
Goresan |
Cacat |
Referensi |
A: Inti |
0 sampai 65 |
Tidak ada |
Tidak ada |
IEC 61300-3-35:2015 |
B: Lapisan |
65 sampai 115 |
Tidak ada |
Tidak ada |
C: Perekat |
115 sampai 135 |
Tidak ada |
Tidak ada |
D: Kontak |
135 sampai 250 |
Tidak ada |
Tidak ada |
E: Sisa ferrule |
Tidak ada |
Tidak ada
|

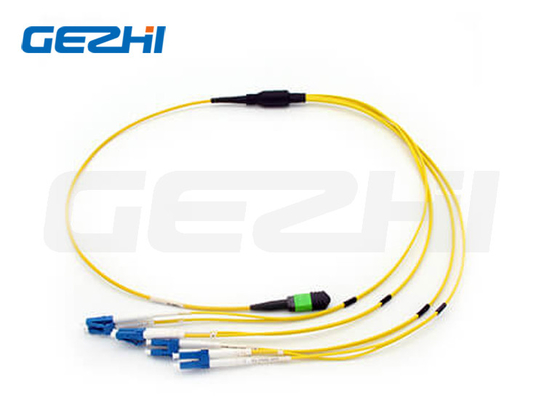

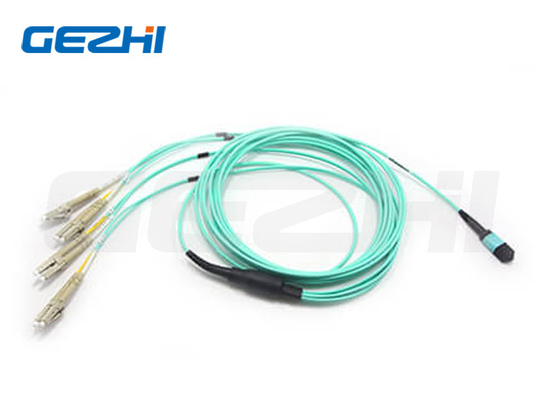

Gambar Kabel
