Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Penggunaan: | FTTH FTTA FTTX | Jaringan: | 4G |
---|---|---|---|
Nama produk: | 62.5/125um 650nm Fiber Optic Splitter | Inti Serat: | 62,5um |
Dimater lapisan serat: | 125um | Jenis konektor: | SC FC LC ST MU dll atau tanpa |
Gaya Paket: | KOTAK ABS | ||
Cahaya Tinggi: | FTTX multi-mode fiber splitter,650nm multi-mode fiber splitter,FTTX multi-mode splitter |

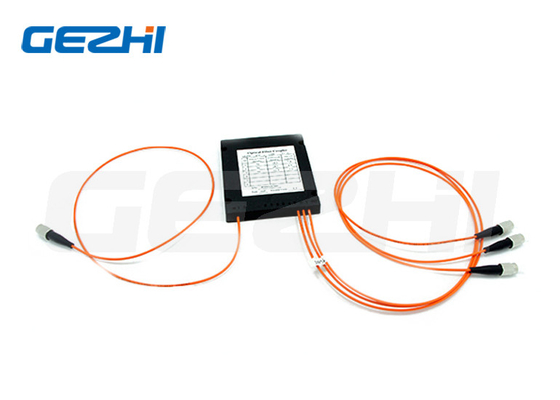

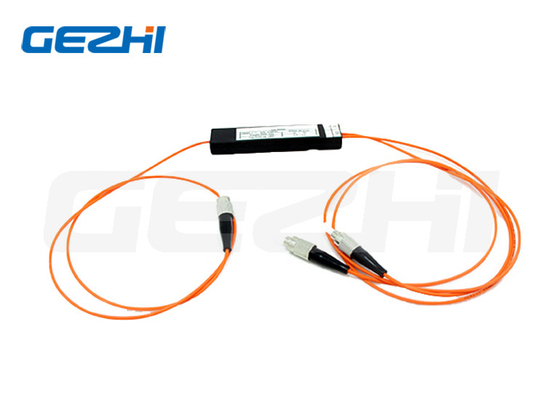

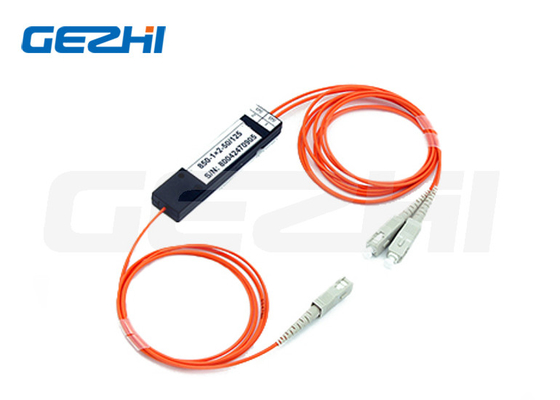

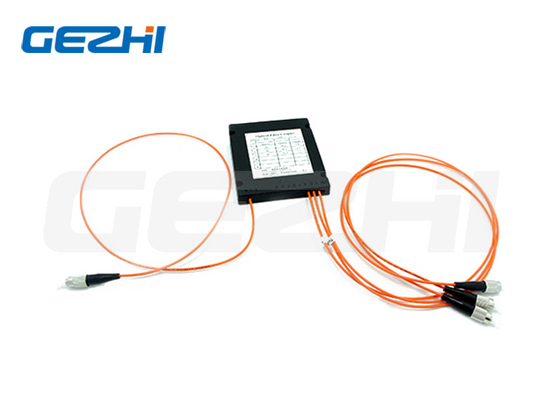

Pabrik Multimode MM 62.5/125um 650nm 50/50 Kupler Fiber Optic Splitter
Deskripsi Produk
Fused Biconic Taper (FBT) coupler, juga disebut FBT splitter, berdasarkan teknologi tradisional, adalah untuk mengikat bersama-sama dua atau lebih serat optik,dan kemudian tarik mesin kerucut melelehkan peregangan, dan real-time pemantauan perubahan rasio, persyaratan rasio spektral setelah melelehkan peregangan, satu sisi mempertahankan serat tunggal (sisanya potong) sebagai input,ujung lainnya adalah output multi-saluran.
Sebagai salah satu komponen utama untuk jaringan GPON FTTx, optical splitters can be placed in the Central Office or in one of the distribution points (outdoor or indoor) because the FBT coupler are highly stable for multiport optical signal splitting with low insertion lossKopling FBT dirancang untuk pembagian daya dan pemasangan peralatan telekomunikasi, jaringan CATV, dan peralatan pengujian.
Spesifikasi
Parameter | Kopling Serat Standar Multimode | |
Rasio Kopling ((%) | 50/50 | |
Kelas | Kelas P | Sebuah Tingkat |
Kecelakaan yang berlebihan (Biasa) (dB) | 0.7 | 1.0 |
Max.Insertion Loss ((dB) | 4.2 | 4.5 |
Keseragaman (Max.) | 0.6 | 0.8 |
Direktivitas (min) (dB) | 35 | |
Panjang gelombang operasi (nm) | 800-1600 | |
Panjang gelombang pusat (nm) | 850 atau 1310 atau 1550 | |
Suhu operasi ((°C) | -20 ~ +85 | |
Jenis Serat | Corning multimode 50/125, 62.5/125 | |
Panjang ekor babi serat ((m) | 1 m atau panjang khusus | |
Konfigurasi Pelabuhan | 1×2 atau 2×2 | |
Dimensi (mm) | Paket D, E, G |
Grafik Konversi Rasio Kopling/Insertion Loss
Rasio Kopling | Kerugian Penempatan | |
Rasio Kopling ((%) | Kelas Premium | Sebuah Tingkat |
40/60 | 5.2/3.3 | 5.6/3.7 |
30/70 | 6.5/2.6 | 7.0/3.0 |
20/80 | 8.4/2.0 | 8.8/2.5 |
10/90 | 11.8/1.5 | 12.3/2.0 |
* Diukur dalam kondisi mode stabil dengan sumber cahaya LED.
Ukuran Paket & Gaya Pigtail
Gaya Pigtail: | |
Paket D,E: | 250um serat telanjang |
Paket F | 250um serat kosong atau 900um tabung longgar |
Paket G,H,I,J: | Kabel 2mm, 3mm atau tabung longgar 900um |
Gambar hubungan dari Insertion Loss & Wavelength, Temperatur
Fitur
1.Rugi yang Terlalu Rendah
2.Pembagian Kekuatan Seragam
3- Paket yang keras sangat bagus.
4Stabilitas Lingkungan & Mekanis
Aplikasi
1.FTTX (FTTP, FTTH, FTTN, FTTC)
2. Passive Optical Networks (PON)
3.Local Area Networks (LAN)
4.CATV Sistem Amplifikasi,
5.Sistem Pemantauan
