| Nama produk: | 2 Slot Berukuran Setengah Dalam 1 Kaset 16CH CWDM Mux Demux | Paket: | LGX |
|---|---|---|---|
| Panjang gelombang: | 1270~1610NM | Ruang Saluran: | 20Nm |
| Penyambung: | LCUPC | Suhu operasi: | -20 hingga +70 ℃ |
| Logo: | Disesuaikan | sertifikat: | FCC CE RoHS |
| Cahaya Tinggi: | Modul CWDM 18ch,Modul cwdm 1610nm,1270nm cwdm mux demux |
||

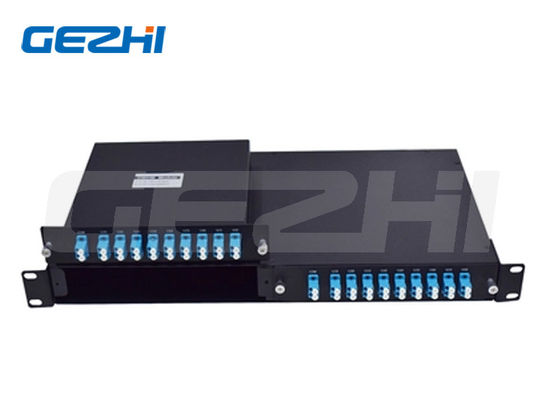

18CH CWDM Modul 1270-1610nm 1U LGX 2 Slot Setengah Ukuran Dalam 1 Kaset
Deskripsi Produk
CWDM Mux Demux Module CWDM Mux / Demux Module Gezhi adalah serat mode tunggal tunggal atau dupleks untuk memperpanjang bandwidth WDM secara keseluruhan.
Ini menawarkan stabilitas dan keandalan yang tinggi, dan memiliki ukuran paket yang kompak. panjang gelombang operasinya adalah dari 1270nm hingga 1610nm ((1261nm-1611nm) yang total menawarkan 18 saluran dengan jarak saluran 20nm.
Jenis ini adalah desain yang sangat kompak dalam rak 1U dengan 2-Slot Half-Size LGX Cassette Single Fiber LC/UPC 1270nm-1610nm 18CH CWDM Mux Demux.
Seri Gezhi CWDM Mutiplexer
* Perangkat CWDM tunggal telanjang dikemas dalam tabung kaca atau tabung stainless steel
* Jenis kotak ABS hingga 16 saluran atau 18 saluran
* Standar 19" 1U rakmount
Fitur
* Kerugian Insersi Sangat Rendah
* Isolasi Tinggi
* Keandalan dan Stabilitas Tinggi
* PDL rendah
* Desain kompak
* Keseragaman saluran ke saluran yang baik
* Panjang gelombang operasi luas: 1270nm-1610nm (1261nm~1611nm)
* Suhu operasi: -20 sampai +70°C
* Suhu Operasi Industri: -40 sampai +80°C
Spesifikasi Produk
| Parameter | Saluran 4 | Saluran 8 | Saluran 18 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Panjang gelombang saluran (nm) | 1270 ~ 1610 | ||||||
| Keakuratan panjang gelombang pusat (nm) | ± 0.5 | ||||||
| Jarak saluran (nm) | 20 | ||||||
| Saluran Passband (@-0,5dB bandwidth (nm) | >13 | ||||||
| Kerugian Penempatan (dB) | ≤ 1.2 | ≤ 2.5 | ≤3.1 | ||||
| Keseragaman saluran (dB) | ≤ 0.5 | ≤ 1.0 | ≤ 1.5 | ||||
| Channel Ripple (dB) | 0.3 | ||||||
| Isolasi (dB) | Berdekatan | N/A | > 30 | N/A | > 30 | N/A | > 30 |
| Tidak berdekatan | N/A | > 40 | N/A | > 40 | N/A | > 40 | |
| Sensitivitas suhu kehilangan inersia (dB/°C) | <0.005 | ||||||
| Pergeseran suhu panjang gelombang (nm/°C) | <0.002 | ||||||
| Kerugian Tergantung Polarisasi (dB) | <0.1 | ||||||
| Polasi Mode Dispersi | <0.1 | ||||||
| Direktifitas (dB) | > 50 | ||||||
| Kehilangan Pengembalian (dB) | > 45 | ||||||
| Kekuatan Pengendalian Maksimal (mW) | 500 | ||||||
| Suhu operasi (°C) | -20 ~ +70 | ||||||
| Suhu penyimpanan (°C) | -40 ~ 85 | ||||||
| Ukuran kemasan (mm) | L100 x W80 x H10 atau L140xW100xH15 | ||||||
Aplikasi
* Sistem CWDM
* Tambahkan/Tinggalkan
* Jaringan PON
* CATV Links
Kepatuhan
* Telcordia GR-1209-CORE-2001
* Telcordia GR-1221-CORE-1999
* RoHS

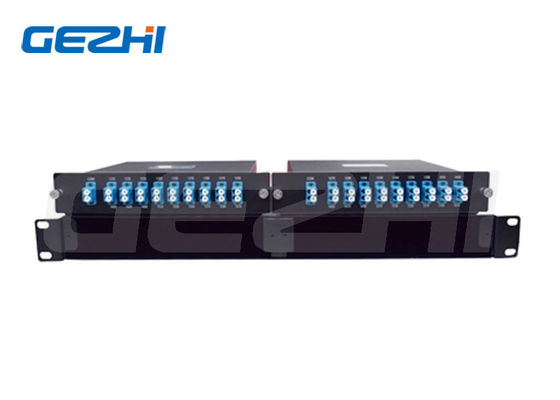

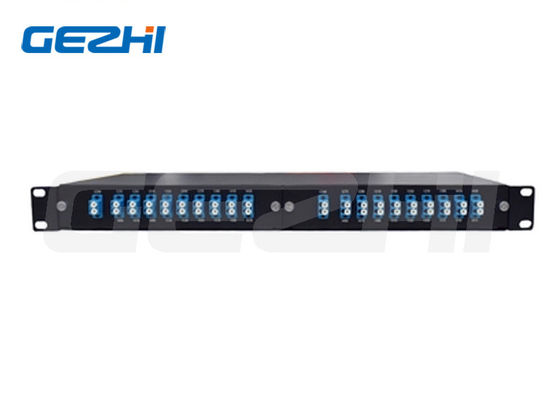

Rincian Gambar
Informasi Pemesanan
| Konfigurasi GZ | Jumlah Saluran | Saluran 1 | Jenis Serat | Panjang Serat | Konektor masuk/keluar |
|
GZ-Gezhi M=Mux D=Demux O=OADM
|
04=4 Saluran 08=8 Saluran 16=16 Saluran 18=18 Saluran ..... |
27=1270nm ..... |
1= Serat kosong 2=900um Tabung longgar 3 = 2mm Kabel 4 = 3mm Kabel |
1=1m 2=2m S=Tentukan |
0=Tidak ada ..... |
