| Brand Name: | GEZHI or OEM |
| Nomor Model: | GZ-Circulator |
| Moq: | 1pc |
| harga: | dapat dinegosiasikan |
| Payment Terms: | T/T, Western Union |

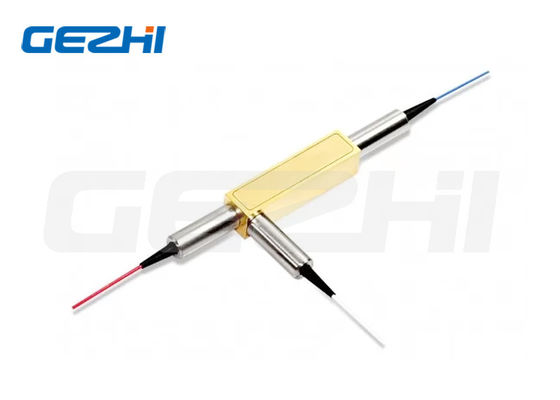

1064nm Fiber Optical Circulator Bagian Serat Optik Mode Tunggal Dengan Konektor FC APC
Deskripsi sirkulator serat optik
Sebuah sirkulator optik adalah perangkat tiga port yang memungkinkan cahaya untuk melakukan perjalanan hanya dalam satu arah.
Sinyal yang masuk ke port 1 akan keluar dari port 2 dengan kerugian minimal, sementara sinyal yang masuk ke port 2 akan keluar dari port 3 dengan kerugian minimal.dan cahaya yang memasuki pelabuhan 3 mengalami banyak kerugian di pelabuhan 2 dan 1.
Cirkulator optik adalah perangkat non-reciprocal. Ini berarti bahwa perubahan pada sifat cahaya yang disebabkan oleh melewati perangkat tidak terbalik dengan perjalanan ke arah yang berlawanan.
Fitur sirkulator serat optik
1. Isolasi tinggi & High Return Loss
2.Rugi penempatan rendah & PDL
3. Optical Path bebas epoxy
Aplikasi sirkulator serat optik
1. Add-Drop Multiplexing
2.Fiber Sensor
3.Bidirectional Pumping
4Sistem Transmisi Sinyal Bidirectional
5Perangkat Kompensasi Dispersi Kromatik In-Line
Spesifikasi sirkulator serat optik
| Artikel | Satuan | Parameter | |||
| Panjang gelombang operasi | nm | 1064 | |||
| Bandwidth | nm | ± 5 | ± 10 | ± 20 | ± 30 |
| Isolasi | dB | ≥ 25 | ≥23 | ≥ 20 | ≥ 20 |
| Kerugian Penempatan @Band,23°C | dB | ≤ 2.1 | ≤ 2.6 | ≤3.2 | ≤3.8 |
| PDL | dB | ≤ 0.2 | |||
| Kembali Kerugian | dB | ≥ 50 | |||
| Cross Talk | dB | ≥ 45 | |||
| PDL | dB | ≤ 0.1 | |||
| Daya optik maksimum | mW | ≤ 300 | |||
| Jenis Serat | / | Hi1060 | |||
| Suhu Operasi | 0C | 0 ~ 50 | |||
| Suhu penyimpanan | 0C | -40 ~ 85 | |||
| Dimensi Paket | mm | 34x8.4x8.4 ((P1) | |||
Catatan:
Dimensi sirkulator serat optik ((mm)
Informasi Pemesanan
| Panjang gelombang | Bandwidth | Jenis Serat | Panjang Serat | Jenis konektor |
| 1.1064nm 2. Lainnya |
1.±5nm 2.±10nm 3.±20nm 4.±30nm |
1Serat.250μm 2Serat.900μm 3. lainnya |
1.0.5 +/- 0,1 m 2. 1,0 +/- 0,1 m 3. lainnya |
0.Tidak ada konektor 1FC/UPC 2FC/APC 3. SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. lainnya |
|
|
