| Brand Name: | Gezhi or OEM |
| Nomor Model: | 48 CH-AAWG DWDM |
| Moq: | 1 buah |
| harga: | USD >= 1 pieces $10.00 |
| Delivery Time: | 7 hari |
Deskripsi produk

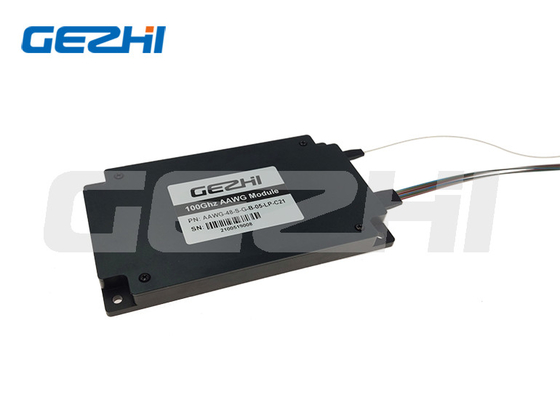

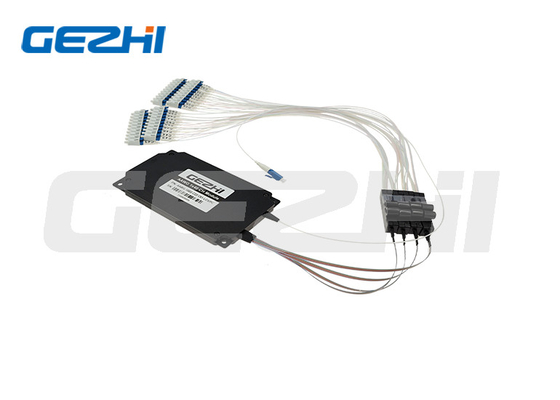

48CH 100g DWDM Athermal AWG Module untuk Jaringan DWDM
The AAWG DWDM (Athermal Arrayed Waveguide Grating Dense Wavelength Division Multiplexing) module is a fully passive WDMs based on silica-on-silicon planar technology that requires no electrical power and softwareHal ini beroperasi pada 50GHz atau 100GHz saluran jarak ITU Grid DWDM panjang gelombang dari 1526nm ke 1565nm. AAWG DWDM dapat digunakan untuk menggantikan jenis filter DWDM Mux DeMux untuk kasus di mana power tersedia.
Fitur
Kerugian Penempatan Rendah dan PDL Rendah
Isolasi tinggi
Tersedia hingga 96 saluran dengan desain kompak
Keandalan tinggi dan stabilitas tinggi
Telcordia GR-1209-CORE dan GR-1221-CORE sesuai
RoHS sesuai
Indeks Teknis
| Parameter | Satuan | Modul AAWG | ||||||||||
| Saluran | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| Jarak Saluran | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| Jenis chip | ... | Tipe Gauss | Tipe atas datar | |||||||||
| Bandwidth saluran 1dB | nm | > 0.2 | > 0.2 | > 0.2 | > 0.18 | > 0.18 | > 0.38 | > 0.38 | > 0.38 | > 0.18 | > 0.18 | |
| Bandwidth saluran 3dB | nm | > 0.4 | > 0.4 | > 0.4 | > 0.28 | > 0.28 | > 0.58 | > 0.58 | > 0.58 | > 0.28 | > 0.28 | |
| Kerugian Penempatan | dB | < 4.5 | < 4.5 | < 4.5 | < 6.5 | < 6.5 | < 5.5 | < 5.5 | < 5.5 | < 7.0 | < 7.0 | |
| Pendengar yang berdekatan | dB | > 25 | > 25 | > 25 | > 22 | > 22 | > 25 | > 25 | > 25 | > 22 | > 22 | |
| Transistor yang tidak berdekatan | dB | > 30 | > 30 | > 30 | >27 | >27 | > 30 | > 30 | > 30 | >27 | >27 | |
| Total Crosstalk | dB | > 22 | > 22 | > 22 | >20 | >20 | > 22 | > 22 | > 22 | >20 | >20 | |
| Kembali Kerugian | dB | > 40 | ||||||||||
| Ripple | dB | <0.7 | ||||||||||
| PDL | dB | <0.5 | ||||||||||
| PMD | ps | <0.5 | ||||||||||
| Dispersi Kromatik | Ps/nm | ± 20 | ||||||||||
| Suhu operasi | °C | -5~+65 | ||||||||||
| Suhu penyimpanan | °C | -40 ~ +85 | ||||||||||
Jenis chipModul AWG Athermal
Tipe Gauss
Kerugian Penempatan Rendah, Isolasi Tinggi
Tipe atas datar
Band kerja yang luas, Stabilitas sinyal yang tinggi
Informasi Pemesanan AAWG-XXG-XX-X-X-X-X-XX-XXXX-XX-Length Wave Disesuaikan
| AAWG | Saluran | Konfigurasi | Tipe AWG | Paket | Panjang Serat COM |
Ribbon/Fan-out Panjang Serat |
Konektor |
|
050G 100G 200G |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S=Tentukan |
S = Serat tunggal D = Serat ganda
|
F=Lapisan G=Gaussian |
B=Kotak Logam R = 19 ‰ 1U Rackmount S=Tentukan |
05=0,5m 10=1,0m S=Tentukan |
0505 = 0,5m/0,5m 1010 = 1,0m/1,0m |
00=tidak ada LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Tentukan |
Q1:Bisa minta sampel? Berapa MOQmu?
|
|
