| Brand Name: | Gezhi or OEM |
| Nomor Model: | Perangkat FWDM GZ-1550nm |
| Moq: | 1 buah |
| harga: | USD >= 1 pieces $7 |
| Delivery Time: | 7 hari |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Deskripsi produk

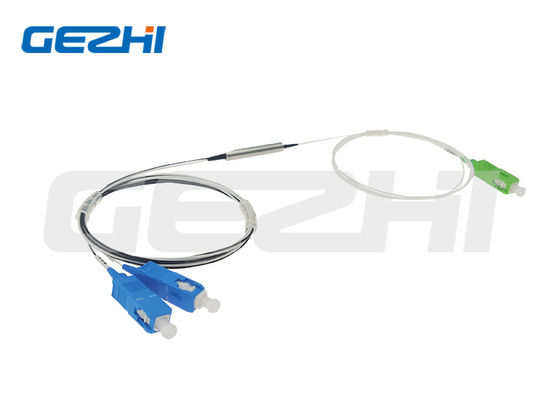

1x2 FWDM Perangkat T1550R1310/1490nm tabung baja 1meter tanpa konektor gpon fwdm
Modul WDM Filter FTTX yang banyak digunakan di EDFA, penguat Raman, jaringan WDM dan instrumentasi serat optik didasarkan pada teknologi Filter Film Nipis (TFF).Perangkat ini menggabungkan atau memisahkan cahaya pada panjang gelombang yang berbeda dalam rentang panjang gelombang yang luasHal ini dapat memperluas kapasitas serat tunggal untuk mencapai komunikasi bidirectional, sehingga secara luas digunakan dalam peningkatan dan perluasan jaringan optik, atau memperkenalkan bisnis baru yang komprehensif dll.
GEZHI Photonics menyediakan filter berbasis panjang gelombang divisi multiplexing (WDM) perangkat filter yang disesuaikan dengan panjang gelombang tertentu pita untuk aplikasi khusus Anda.Sistem GEPON sendiri bekerja pada 1310/1490, jadi sinyal CATV di sini dikirim melalui serat yang sama menggunakan 1550nm, dan FWDM adalah tempat di mana semua ini "campur".
Spesifikasi
| Jenis | FWDM | |
| Panjang Gelombang Operasi T: panjang gelombang transmisi R: panjang gelombang refleksi 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nm | T1550 R1310/1490 |
| T1490 R1310/1550 | ||
| T1310 R1490/1550 | ||
| T1550/1610 R1310/1490 | ||
| T1550/1625 R1310/1490 | ||
| T1625 R1310/1490/1550 | ||
| T1650 R1310/1490/1550 | ||
| Kehilangan penempatan transmisi | dB | ≤ 0.80 |
| Kehilangan penempatan pantulan | dB | ≤ 0.60 |
| Isolasi saluran transmisi | dB | ≥ 30 |
| Isolasi saluran refleksi | dB | ≥ 17 |
| PDL | dB | ≤ 0.1 |
| Stabilitas termal panjang gelombang | nm/°C | ≤ 0.003 |
| Stabilitas termal kehilangan sisipan | dB/°C | ≤ 0.005 |
| Direktifitas | dB | ≥ 55 |
| Pengembalian kerugian | dB | ≥45 |
| Suhu operasi | °C | -20 ~ +70 |
| Suhu penyimpanan | °C | -40 ~ +85 |
Catatan: 1. kustomisasi tersedia.
2. diperbaiki tanpa konektor, dan menambahkan kerugian tambahan 0,2 dB per konektor.
Rincian Item
Saluran transmisi: 1550nm
Saluran refleksi: 1310nm dan 1490nm
Isolasi Tinggi, Keandalan dan Isolasi Saluran
Kerugian sisipan rendah dan keandalan lingkungan yang sangat baik
Memenuhi RoHS
Jenis Paket
Paket tabung kaca untuk 250um serat telanjang
Paket Steel Tube untuk serat 250um dan serat 900um
Kotak ABS untuk serat 900um, 2,0mm dan 3,0mm
Catatan: 250um serat telanjang terlalu finen untuk dilengkapi dengan konektor
Gambar Mekanis
Gambar A adalah untuk T13/R15, T14/R1315, T1415/R13 FTTX Filter WDM
Gambar B adalah untuk T15/R13, T13/R1415, T15/R1314, T1314/R15 FTTX Filter WDM
|
|
