| Brand Name: | GEZHI or OEM |
| Nomor Model: | OADM 4CH |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 5-8 HARI KERJA |
| Payment Terms: | T / T, Western Union |

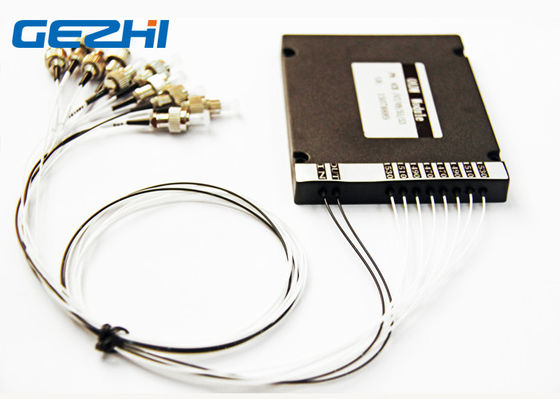

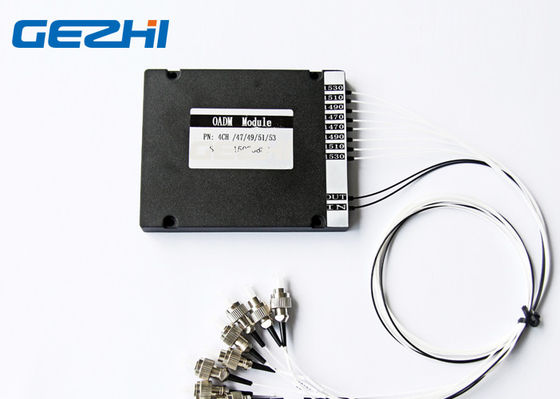

4 Channel Optical Tambahkan Drop Multiplexer Single fiber 1470/1490/1510 / 1530nm
Optical Add Drop Multiplexer GEZHI adalah serat tunggal dengan empat saluran CWDM dengan panjang gelombang 1470nm 1490nm 1510nm dan 1530nm.Multiplexer Tambah & Jatuhkan optik menggabungkan saluran panjang gelombang ke serat transmisi optik.4AD CWDM OWM Gezhi digunakan dalam sistem WDM untuk multiplexing atau demultiplexing dan routing sinyal serat optik, secara selektif menambah dan menjatuhkan individu atau set saluran panjang gelombang dari aliran CWDM.
Modul OWM CWDM tersedia dalam konfigurasi satu sisi (Timur atau Barat) dan dua sisi (Timur dan Barat) yang mendukung hingga empat panjang gelombang.Setiap OWM CWDM GEZHI menggunakan panjang gelombang dari 1270nm ke 1610nm atau 1271 ke 1611nm dengan jarak 20nm.
fitur
Jaringan OADM fleksibel
4 saluran Timur & Barat
Node akses span tengah untuk amplifikasi dan dispersi
Tidak diperlukan daya listrik.
Aplikasi
Aplikasi Seluler
Penguat Fiber Optik
Jaringan Acess
Pemantauan Garis
Jaringan WDM
Telekomunikasi
Spesifikasi
|
Parameter |
Satuan |
4CH CWDM OADM | ||
| Menambahkan | Penurunan | |||
| Panjang gelombang saluran | nm | 1470,1490,1510,1530nm | ||
|
Panjang gelombang tengah Ketepatan |
nm | ± 0,5 | ||
| Spasi Saluran | nm | 20 | ||
|
Passband Saluran (@ -0,5dB bandwidth |
nm | > 13 | ||
| Kerugian Penyisipan | dB | 1.5 | 1.5 | |
| Riak Saluran | dB | 0,3 | ||
|
Isolasi |
Berdekatan | dB | > 30 | |
| Tidak berbatasan | dB | > 40 | ||
|
Suhu Kehilangan Kelembaban Kepekaan |
dB / ℃ |
<0,005 |
||
|
Suhu panjang gelombang Bergeser |
nm / ℃ |
<0,002 | ||
|
Ketergantungan Polarisasi Kerugian |
dB | <0,1 | ||
|
Mode Polarisasi Penyebaran |
dB | <0,1 | ||
| Direktivitas | dB | > 50 | ||
| Mengembalikan kerugian | dB | > 45 | ||
| Penanganan Daya Maksimum | mW | 300 | ||
| Suhu Opterating | ℃ | -5 ~ + 75 | ||
| Suhu penyimpanan | ℃ | -40 ~ 85 | ||
| Dimensi paket | mm | L100x80x10 | ||
Catatan: 1. Kustomisasi tersedia.
2. Ditentukan dengan konektor
Gambar
Barat dan Timur
Ini menjatuhkan saluran individu dan menambahkan saluran yang sama kembali ke serat jaringan dalam transmisi dua sisi.
Empat saluran 1470,1490,1510,1530nm CWDM menambah & menjatuhkan multiplekser untuk EAST & WEST untuk transmisi data dua arah melalui serat tunggal.
Konektor Khusus
|
Jenis Konektor Berbagai konektor tersedia, LC / SC / FC, untuk memenuhi berbagai kebutuhan Anda dalam berbagai situasi.
|
Jenis Polandia UPC dirancang untuk transportasi sinyal digital.APC lebih disukai untuk transportasi sinyal video RF dan aplikasi FTTx. |
|
|
|
|
