Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | CWDM OADM | Panjang gelombang: | 1510 / 1590nm |
|---|---|---|---|
| Jenis garis: | Satu serat | Penyambung: | IN & OUT: SC / UPC, OTH: LC / UPC |
| Paket: | Kotak ABS: 100x80x10mm | Aplikasi: | Jaringan WDM |
| Cahaya Tinggi: | 2 Channel CWDM OADM Module,2CH CWDM OADM,Oadm Optical Tambah Drop Multiplexer |
||

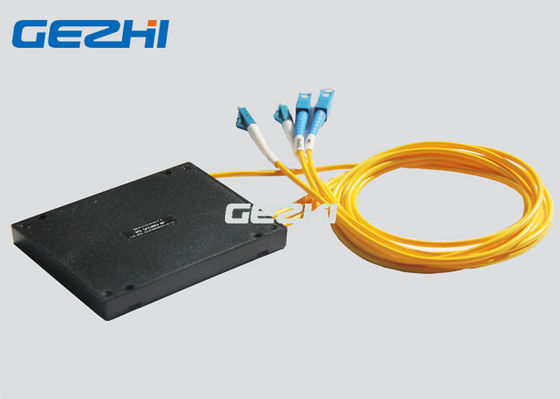

1510 / 1590nm CWDM OADM module 2 Channel. Tambah Drop Multiplexer Serat Tunggal
Modul OADM CWDM 1510 / 1590nm GEZHI adalah serat tunggal dengan 2 saluran CWDM panjang gelombang1510nm dan 1590nm.Modul OADM CWDM 1510 / 1590nm menggabungkan saluran panjang gelombang ke serat transmisi optik.Modul OADM CWDM 1510 / 1590nm Gezhi digunakan dalam sistem WDM untuk multiplexing atau demultiplexing dan routing sinyal serat optik, secara selektif menambah dan menjatuhkan individu atau set saluran panjang gelombang dari aliran CWDM.
Modul OWM CWDM tersedia dalam konfigurasi satu sisi (Timur atau Barat) dan dua sisi (Timur dan Barat).Setiap OWM CWDM GEZHI menggunakan panjang gelombang dari 1270nm ke 1610nm atau 1271 ke 1611nm dengan jarak 20nm.
fitur
Rugi Penyisipan Rendah
Satu sisi Timur atau Barat
Jaringan OADM fleksibel
Tidak diperlukan daya listrik.
Aplikasi
Aplikasi Seluler
Optical Tambah dan Jatuhkan
Jaringan Acess
Jaringan WDM
Telekomunikasi
Spesifikasi
|
Parameter |
Satuan |
2CH CWDM OADM | ||
| Menambahkan | Penurunan | |||
| Panjang gelombang saluran | nm | 1510,1590nm | ||
|
Panjang gelombang tengah Ketepatan |
nm | ± 0,5 | ||
| Spasi Saluran | nm | 20 | ||
|
Passband Saluran (@ -0,5dB bandwidth |
nm | > 13 | ||
| Kerugian Penyisipan | dB | <1.0 | <1.0 | |
| Riak Saluran | dB | 0,3 | ||
|
Isolasi |
Berdekatan | dB | > 30 | |
| Tidak berbatasan | dB | > 40 | ||
|
Suhu Kehilangan Kelembaban Kepekaan |
dB / ℃ |
<0,005 |
||
|
Suhu panjang gelombang Bergeser |
nm / ℃ |
<0,002 | ||
|
Ketergantungan Polarisasi Kerugian |
dB | <0,1 | ||
|
Mode Polarisasi Penyebaran |
dB | <0,1 | ||
| Direktivitas | dB | > 50 | ||
| Mengembalikan kerugian | dB | > 45 | ||
| Penanganan Daya Maksimum | mW | 300 | ||
| Suhu Opterating | ℃ | -20 ~ + 70 | ||
| Suhu penyimpanan | ℃ | -40 ~ 85 | ||
| Dimensi paket | mm | L100x80x10 | ||
Catatan: 1. Kustomisasi tersedia.
2. Ditentukan dengan konektor
Gambar
Barat atau Timur
Ini menjatuhkan atau menambahkan satu saluran panjang gelombang khusus dari serat jaringan dalam transmisi seded tunggal.
Dua saluran 1510 dan 1590nm CWDM menambah & menjatuhkan multiplekser untuk EAST atau WEST untuk transmisi data dua arah melalui serat tunggal.
2 Saluran Cascading Tambah Drop Multiplexer Optik

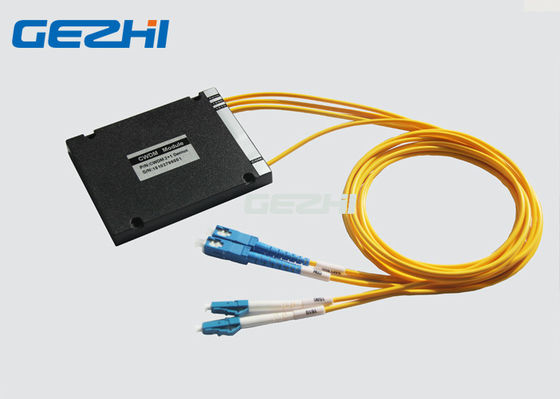

1510 / 1590nm CWDM OADM module 2 Channel. Tambah Drop Multiplexer Serat Tunggal
