| Brand Name: | GEZHI or OEM |
| Nomor Model: | FSW-1x16R |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 2-7 hari kerja |
| Payment Terms: | T / T, Western Union |

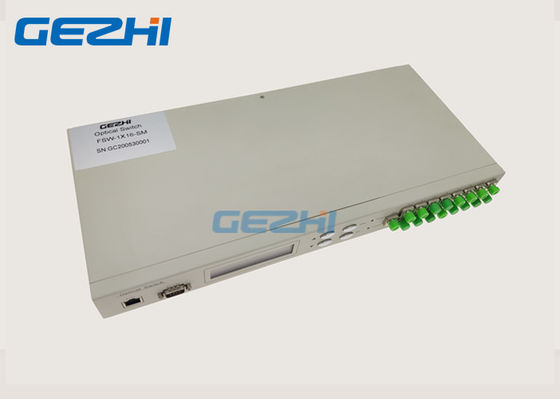

Benchtop / Mount Rack Chassis yang dapat diprogram 1x16 Peralatan Sakelar Optik
GEZHI Sasis Benchtop / Mount Programmable 1x16 Peralatan Sakelar Optikhingga 16port dengan waktu pergantian cepat, kualitas tinggi dan kerugian pemasangan rendah.IniBenchtop / Mount Rack Chassis yang dapat diprogram 1x16 Peralatan Sakelar Optikadalah perangkat fungsional yang mengendalikan dan mengganti Rute optik.Dapat dikontrol melalui port RS232, port Ethernet dan dipindai secara otomatis pada frekuensi tertentu atau dipilih secara manual dari panel depan.Dalam sistem transmisi serat optik, digunakan untuk mengendalikan rute optik, LAN, perubahan sumber cahaya / detektor, dan melindungi perubahan Ethernet dll. Dalam sistem uji serat optik, digunakan untuk pengujian perangkat serat optik dan serat optik, pengujian jaringan , pengujian kabel optik udara terbuka dan penginderaan serat optik.
fitur
Panel tampilan LED.Tampilan visual, Pengoperasian yang mudah.
Saluran dan interval waktu pemindaian otomatis dapat diatur.
Kontrol RS232 dan Manajemen Jarak Jauh Ethernet
Kehilangan sisipan rendah, Perpindahan cepat
Aplikasi
Pengujian sistem
Spesifikasi
| Model | FSW-1XN (N <16) |
| Panjang gelombang kerja | 1260 ～ 1650nm |
| Menguji panjang gelombang | 1310nm, 1550 nm |
| Kerugian penyisipan | ≤1.2dB |
| Berulang-ulang | ≤ ± 0,02 dB |
| Mengembalikan kerugian | ≥50dB |
| Crosstalk | ≥55dB |
| WDL | ≤0,25 |
| PDL | ≤0,05 |
| Ganti waktu | ≤ 10ms (saluran yang berdekatan) |
| Jenis serat optik | SM (9 / 125um) |
| Jenis konektor | FC / APC |
| Port monitor | RJ45, RS-232 |
| Sumber Daya listrik | AC: 85 ～ 264 V (50 / 60Hz) |
| Suhu operasi | -20 ～ + 70 ℃ |
| Suhu penyimpanan | -40 ～ + 85 ° C |
| Jenis kasus | 19 '1U (483 × 200 × 44mm) |

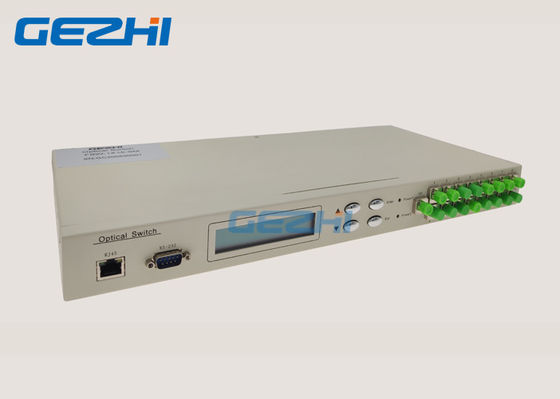

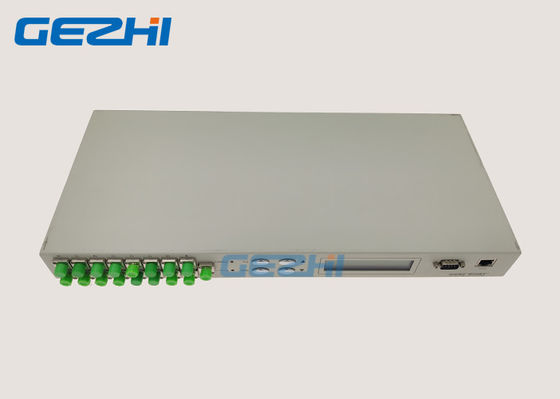

Panel untuk Menjelaskan:
(1),RJ45-Port untuk Ethernet, RS-232-Port Serial: Port untuk Pemantauan.
(2), Port Optik: port input COM, 1, 2, 3,4 menunjukkan bagian individual.
(3), Layar LCD-Display: Menunjukkan untuk alamat peralatan, saluran saat ini dan informasi terkait.
(4), ▲ ——Lalu ； ▼ ——Down ； Enter —— Konfirmasikan ； Esc —— Batalkan.

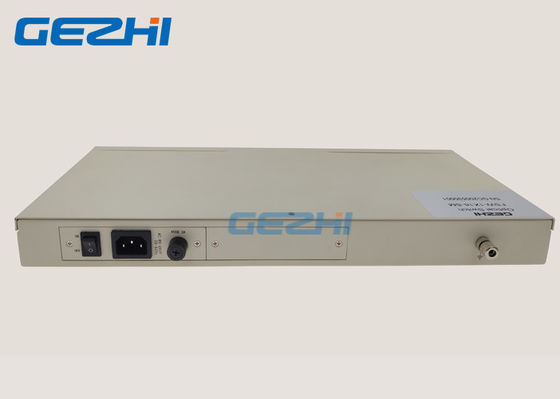

Panel belakang
(1), Daya: Indikasi untuk catu daya kerja.(Daya tunggal atau daya ganda tersedia)
Diagram Jalur Cahaya Internal
Diagram Jalur Balok Batin untuk Sakelar Serat Optik 1xN
Antarmuka komunikasi
(1), RS-232
Saat terhubung ke komputer, garis silang port serial DB9 dari kedua ujungnya harus diterapkan.Ini berarti bahwa kabel # 2, # 3 dari kedua ujungnya harus disambungkan menyilang, kabel # 5 harus berbatasan bersendi, dan sisanya dapat ditinggalkan.
(2), RJ45
Ketika terhubung ke komputer melalui sakelar, saluran harus diterapkan.(Urutan akurat adalah 1-oranye putih, 2-oranye, 3-hijau putih, 4-biru, 5-biru putih, 6-hijau, 7-coklat putih, 8-coklat.)
Ketika terhubung ke komputer secara langsung, crosswire harus diterapkan.(Satu ujung adalah 1-oranye putih, 2-oranye, 3-hijau putih, 4-biru, 5-biru putih, 6-hijau, 7-coklat putih, 8-coklat. Ujung lainnya adalah 1-hijau putih, 2- hijau, 3-oranye putih, 4-biru, 5-biru putih, 6- oranye, 7- coklat putih, 8-coklat.)
