4 Saluran CWDM Mux Demux Photonics Duplex CWDM OADM Untuk Lalu Lintas Timur Dan Barat

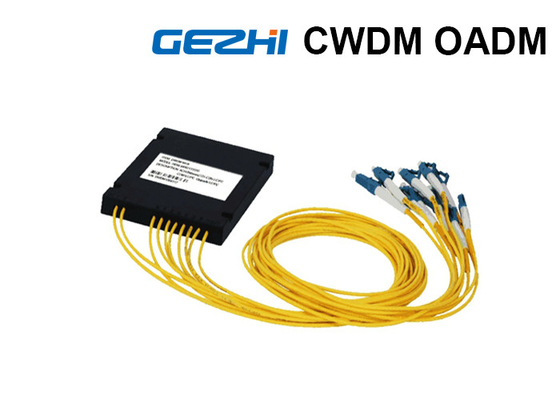

GEZHI Photonics Duplex CWDM OADM untuk Lalu Lintas Timur dan Barat

Modul Duplex CWDM/AD menambahkan (multiplex) dan drop (demultiplex) panjang gelombang yang dipilih melalui link dual fiber Duplex CWDM MUX & DEMUX untuk Lalu Lintas Timur dan Barat.

Modul GEZHI PHOTONICS CWDM OADM ( CWDM/AD) adalah Course Wave Division Multiplexing (CWDM) Optical Add and Drop Multiplexer (OADM)."Tambah" dan "turunkan" di sini merujuk pada kemampuan perangkat untuk menambahkan satu atau lebih saluran panjang gelombang baru ke sinyal WDM multi-panjang gelombang yang ada, dan untuk menjatuhkan (menghapus) satu atau lebih saluran, meneruskan sinyal tersebut ke jalur jaringan lain .

CWDM/AD adalah multiplexer add/drop optik pasif yang dirancang untuk aplikasi konfigurasi point-to-point, ring, atau bus yang memberikan solusi ideal untuk permintaan bandwidth yang meningkat pada jaringan akses perusahaan dan metro dan memberikan penghematan biaya yang dramatis ke jaringan produsen peralatan, memungkinkan mereka mengembangkan sistem akses metro yang berbiaya lebih rendah, lebih mudah disediakan, dan lebih sederhana untuk dioperasikan.

Saluran yang ditambahkan/diturunkan dihubungkan ke salah satu transceiver GEZHI PHOTONICS CWDM di sisi peralatan, dan kami juga menyediakan konfigurasi port opsional seperti: Express Port, Monitor Port, port passband 1310nm, dan port 1550nm untuk multiplexer ini sesuai dengan pilihan pelanggan.

Detail Panel Depan



Port umum:

• Batang input dan output di lalu lintas barat dan timur.
• Konektor LC, SC, ST dan FC tersedia.

B Tambahkan/Jatuhkan port di barat:

• Tambah dan Jatuhkan di barat.
• Konektor LC, SC, ST dan FC tersedia.
• Sesuai dengan standar CWDM ITU-T G.657A1 dari 1270nm ke 1610nm, dengan peningkatan 20nm

C Add/Drop port di sebelah timur:

• Tambah dan Jatuhkan di timur.
• Konektor LC, SC, ST dan FC tersedia.
• Sesuai dengan standar CWDM ITU-T G.657A1 dari 1270nm ke 1610nm, dengan peningkatan 20nm

CATATAN:
Tata letak yang sebenarnya bergantung pada jenis konektor yang dipilih serta faktor lainnya.Namun, skema utama tetap sama Kami juga menyediakan konfigurasi port opsional seperti: Express Port, Monitor Port, port passband 1310nm dan port 1550nm untuk multiplexer ini sesuai dengan pilihan pelanggan, Saat menggunakan SDH/SONET lama 1310nm, panjang gelombang CWDM 1270, 1290 , 1310, 1330 dan 1350nm tidak boleh digunakan.Saat menggunakan dengan SDN/SONET lama 1550nm, panjang gelombang CWDM 1510, 1530, 1550, 1570 dan 1590nm tidak boleh digunakan.
