| Brand Name: | GEZHI or OEM |
| Nomor Model: | 1x8 CWDM Ringkas |
| Moq: | 1pcs untuk 1x8 Kompak CWDM |
| harga: | Get Latest Price |
| Delivery Time: | 2 ~ 7 hari kerja |

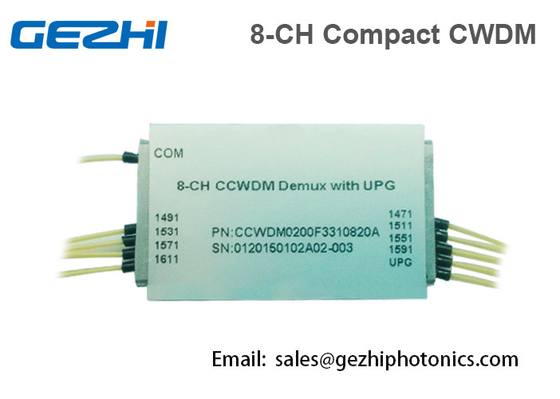

Fiber CCWDM Module 1x8 Channels optical Multiplexer Ukuran Mini
Compact Coarse Wavelength Division Multiplexer (CCWDM) memperluas bandwidth jaringan komunikasi Metro/Access.CCWDM GEZHI Photonics didasarkan pada teknologi filter film tipis dan pengemasan mikro optik ikatan logam.Fotonik GEZHImenyediakan CCWDM berkualitas tinggi dengan bandwidth saluran datar, konfigurasi saluran fleksibel, insertion loss rendah, dan isolasi tinggi.Ini dirancang untuk meningkatkan kapasitas dengan mudah saat sistem tumbuh.Semua produk Fooxtek bebas epoksi di jalur optik.
Fitur
Aplikasi
Parameter:
| Parameter | Nilai | |||||||
| Nomor Saluran | 4 | 8 | 8(+E1) | 8(+E2) | ||||
| Panjang Gelombang Tengah (nm) | 1270,1290...1610 atau 1271,1291...1611 | |||||||
| Lulus Pita (nm) | Saluran | Min. | +/-6.5 | |||||
|
Meningkatkan Pelabuhan |
Min. | - | 1310+/-50 | 1260~1457 | ||||
|
Isolasi(dB) |
Mux |
Bersebelahan Saluran |
Min. | 30 | ||||
|
NonBersebelahan Saluran |
Min. | 40 | ||||||
|
Meningkatkan Pelabuhan |
Min. | 15 | ||||||
| Demux |
Bersebelahan Saluran |
Min. | 30 | |||||
|
Non Bersebelahan Saluran |
Min. | 40 | ||||||
|
Meningkatkan Pelabuhan |
Min. | 15 | ||||||
|
Insersi Kehilangan (dB) |
Saluran | Maks. | 1.0 | 1.5 | 1.6 | 1.8 | ||
|
Meningkatkan Pelabuhan |
Maks. | - | 1.2 | |||||
| Ripple di Pass Band (dB) | Maks. | 0,3 | ||||||
| Pengarahan (dB) | Min. | 50 | ||||||
|
Polarisasi Kehilangan Ketergantungan (dB) |
Maks. | 0,15 | ||||||
|
Modus Polarisasi Dispersi (GD) ps |
Maks. | 0,1 | ||||||
| Kerugian Pengembalian (dB) | Min. | 45 | ||||||
| Jenis Serat |
Datang SMF-28 dengan tabung longgar 900mm |
|||||||
| Panjang Serat (m) | 1.0+/-0.1 | |||||||
| Penanganan Daya (mW) | Maks. | 500 | ||||||
| Suhu Operasi(°C) | -10~+70 | |||||||
| Suhu Penyimpanan(°C) | -40~+85 | |||||||
| Dimensi Paket (mm) | L44xW28xH26 | |||||||
Catatan:
1. Semua spesifikasi mencakup pengaruh suhu operasi dan semua keadaan polarisasi.
2. Nilai yang direferensikan tanpa konektor dan insertion loss untuk pasangan konektor adalah 0,20dB (tipikal) dan 0,30dB (maks).
3. Panjang serat termasuk boot karet dan tidak termasuk konektor.
IL tipikal di atas -40 hingga 85C dari 8ch CCWDM
Dimensi Halaman :
Aplikasi CCWDM di FTTA
Informasi pemesanan:
| CCWDM8- | XXXX- | X- | X- | XX- | X- | X |
| Panjang gelombang | Nilai | Jenis kuncir | Panjang | penyambung | kemasan | |
|
1471 1491 1611 |
P A |
0 = serat telanjang 1 = 900um tabung longgar 2 = kabel 2mm 3 = kabel 3mm |
05=0,5m 10=1,0m 15=1,5m |
0=tidak ada 1=FC/PC 2=FC/APC 3=SK/PC 4=SC/APC 5=LC 6=Lainnya |
0=Standar 1=Spesial |
Garis produksi
|
|
