| Brand Name: | GEZHI or OEM |
| Nomor Model: | Perangkat GZ-FWDM |
| Moq: | 1 |
| harga: | Get Latest Price |
| Delivery Time: | 2 ~ 7 hari kerja |
Filter GEZHI DWDM Red/Blue adalah perangkat filter film tipis.Ini adalah perangkat tiga port.Satu port disebut "Umum".Dua port lainnya menyediakan saluran untuk dua "pita" panjang gelombang.
Kedua pita tersebut adalah Merah (λ>1547 nm) dan Biru (λ<1543 nm) .
Satu pita melewati kaki Pantulan, dan pita lainnya melewati kaki Pass.
|
Biasanya, bagaimanapun, perangkat ini digunakan sebagai WDM dua arah (yaitu dua arah).Satu band dikirim ke Common leg, sedangkan band lainnya dikirim dari Common leg.(lihat diagram contoh) Dalam modul DWDM, yang menggunakan filter Merah/Biru, Mux dapat digabungkan dengan Demux.
Misalnya, Mux menggabungkan saluran DWDM di pita Merah, sedangkan Demux memisahkan saluran DWDM di Pita Biru.Menggunakan pengisi Merah / Biru, seseorang dapat menggabungkan saluran Red Transmit dan saluran Terima Biru ke dalam satu serat. |
Contoh WDM Merah/Biru dalam penggunaan dua arah. |
FiturAplikasi
Ø Rugi Penyisipan Rendah Ø Jaringan WDM
Ø Lebar Pass Band Ø Jalur Pemantauan
Ø Isolasi Saluran Tinggi Ø Telekomunikasi
Ø Keandalan Tinggi Ø Instrumen Pengujian

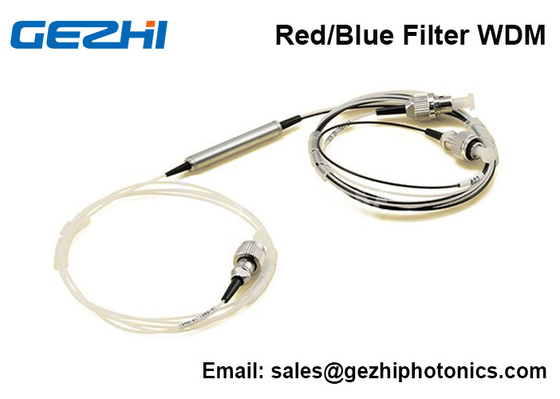

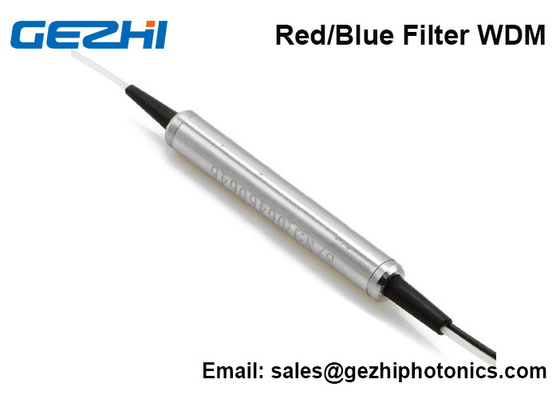

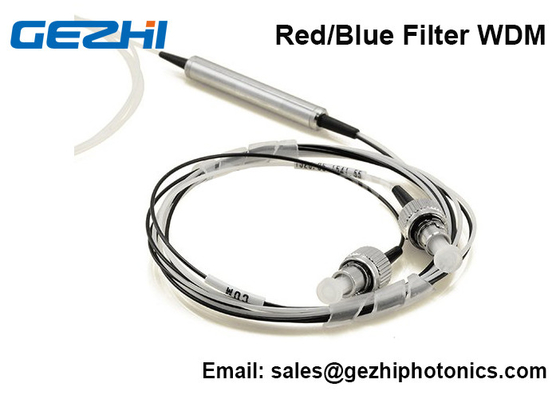

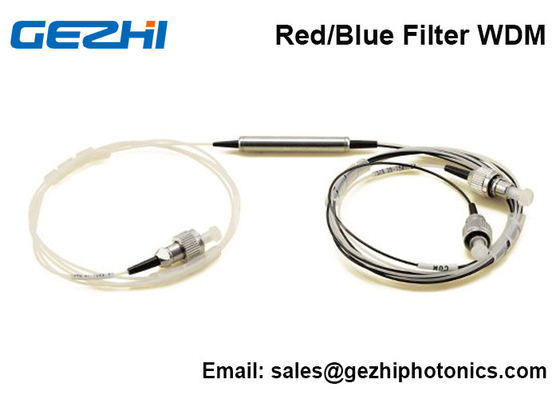

Filter Pita Merah/Biru DWDM Filter Pita Merah/Biru DWDM Filter Pita Merah/Biru DWDM dengan
dengan tabung Stainless steel dengan Paket kotak Plastik ASB 19 "1RU Paket pemasangan rak
Spesifikasi Performa
| Jenis | FWDM | ||
| Lewati Panjang Gelombang Saluran | nm | 1547~1561 (Merah) | 1530~1543.2 (Biru) |
| Panjang gelombang saluran refleksi | nm | 1530~154.2 (Biru) | 1547~1561 (Merah) |
| Lewati kerugian penyisipan Saluran | dB | ≤0,60 | |
| Kerugian penyisipan Saluran Refleksi | dB | ≤0,40 | |
| Riak Saluran | dB | ≤0,3 | |
| Isolasi saluran yang berdekatan | dB | ≥30 | |
| Isolasi saluran ekspres | dB | ≥12 | |
| PDL | dB | ≤0,1 | |
| PMD | Ps/nm | ≤0,1 | |
| Pengarahan | dB | ≥55 | |
| Mengembalikan kerugian | dB | ≥50 | |
| Penanganan Daya | mW | 300 | |
| Suhu Operasional | ℃ | -5~+70 | |
| Suhu penyimpanan | ℃ | -40~+85 | |
| Dimensi Paket | mm | φ5.5x34 | |
Catatan: 1. Kustomisasi tersedia.
2. Kerugian penyisipan tidak termasuk konektor, setiap konektor akan menambah kerugian 0,2dB.
3. Panjang gelombang lain dapat dibuat atas permintaan pelanggan.Misalnya, L-Band R/B, C/L Band.
meminta informasi
| Panjang gelombang | Spesifikasi Paket | Jenis Serat | Diameter Serat | Panjang Serat | Penyambung |
| R/B=Panjang Gelombang Merah/Biru |
1= Φ5.5mm×34mm 2= 90×20×10 mm 3=100×80×10,5 mm 4= 120×80×18 mm 5=140×115×18 mm 6=19”1U Pemasangan Rak X= Lainnya |
9=9/125 X=Lainnya |
25=250um 90=900um 20 = 2.0mm 30 = 3,0mm X=Lainnya |
05=0,5m 10=1,0m 15=1,5m X=Lainnya |
OO=Tidak ada FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Lainnya |
