| Brand Name: | GEZHI or OEM |
| Nomor Model: | GZ-Merah/Biru WDM |
| Moq: | 1 |
| harga: | Get Latest Price |
| Delivery Time: | 2 ~ 7 hari kerja |

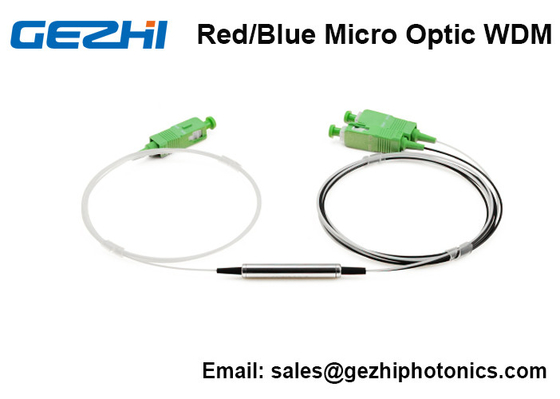

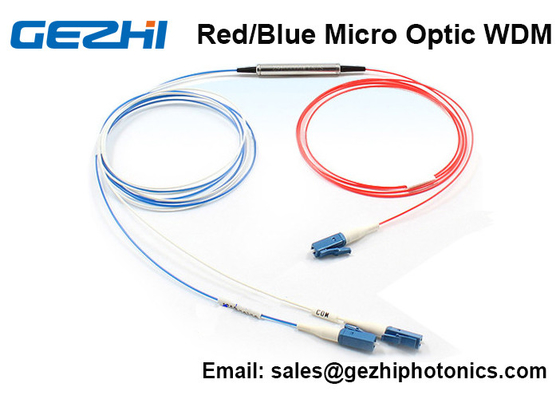

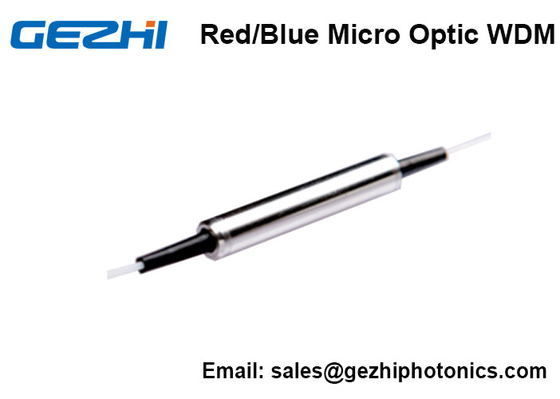

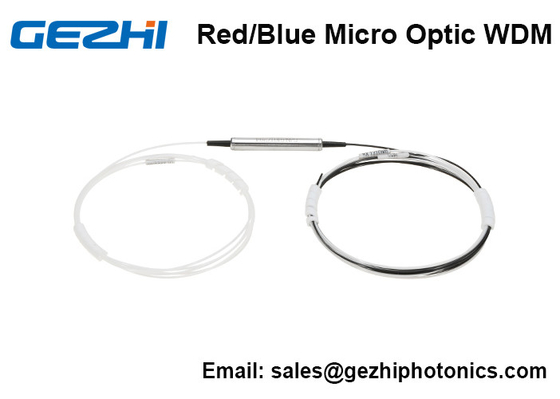

Micro-Optic WDM 3 port C Band Filter Merah/Biru dalam Sistem DWDM
GEZHI 1x2 DWDM Red/Blue Band Filter adalah perangkat optik mikro pasif berdasarkan teknologi filter film tipis yang ramah lingkungan.Hal ini terutama digunakan untuk memisahkan atau menggabungkan sinyal panjang gelombang pita Merah dan sinyal panjang gelombang pita Biru dalam C Band, dalam sistem DWDM Bi-directional serat tunggal dan sistem amplifikasi daya tinggi.Komponen dicirikan dengan passband lebar, insertion loss rendah, return loss tinggi, stabilitas lingkungan yang sangat baik, dan kemampuan penanganan daya tinggi.
Dalam modul DWDM, yang menggunakan filter Merah/Biru, Mux dapat digabungkan dengan Demux.Misalnya, Mux menggabungkan saluran DWDM di pita Merah, sedangkan Demux memisahkan saluran DWDM di Pita Biru.Dengan menggunakan filter Merah/Biru, seseorang dapat menggabungkan saluran Transmit Merah dan saluran Terima Biru ke dalam satu serat.
Fitur
Aplikasi
Spesifikasi Performa
| Jenis | MWDM | ||
| Lewati Panjang Gelombang Saluran | nm | 1549.12~1562.83 (Merah) | 1530.13~1541.55 (Biru) |
| Panjang gelombang saluran refleksi | nm | 1530.13~1541.55 (Biru) | 1549.12~1562.83 (Merah) |
| Lewati kerugian penyisipan Saluran | dB | ≤0,50 | |
| Kerugian penyisipan Saluran Refleksi | dB | ≤0,40 | |
| Riak Saluran | dB | ≤0,3 | |
| Isolasi saluran yang berdekatan | dB | ≥30 | |
| Isolasi saluran ekspres | dB |
≥15
|
|
| PDL | dB | ≤0,1 | |
| PMD | Ps/nm | ≤0,1 | |
| Stabilitas Termal | dB/℃ | ≤0,005 | |
| Pengarahan | dB | ≥50 | |
| Mengembalikan kerugian | dB | ≥45 | |
| Penanganan Daya | mW | 300 | |
| Suhu Operasional | ℃ |
-30~+80
|
|
| Suhu penyimpanan | ℃ | -40~+85 | |
| Maks.Beban Tarik | N | 5 | |
| Dimensi Paket | mm | Φ5.5xL34(250um)/Φ5.5xL38(900um) | |
Catatan: 1. Kerugian penyisipan tidak termasuk konektor, setiap konektor akan menambah kerugian 0,2dB.
2. Panjang gelombang lain dapat dibuat atas permintaan pelanggan.Misalnya, L-Band R/B, C/L Band.
meminta informasi
| Panjang gelombang | Spesifikasi Paket | Jenis Serat | Diameter Serat | Panjang Serat | Penyambung |
| R/B=Panjang Gelombang Merah/Biru |
1= Φ5.5mm×34mm 2= 90×20×10 mm 3=100×80×10,5 mm 4= 120×80×18 mm 5=140×115×18 mm 6=19”1U Pemasangan Rak X= Lainnya |
9=9/125 X=Lainnya |
25=250um 90=900um 20 = 2.0mm 30 = 3,0mm X=Lainnya |
05=0,5m 10=1,0m 15=1,5m X=Lainnya |
OO=Tidak ada FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Lainnya |
Lebih banyak gambar:
|
|
