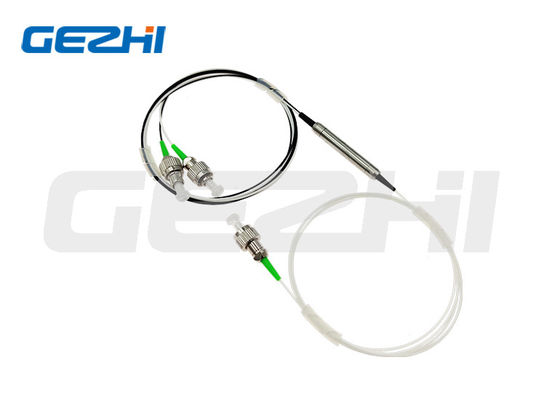

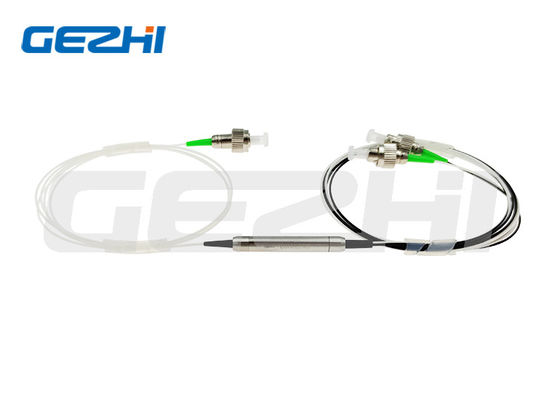

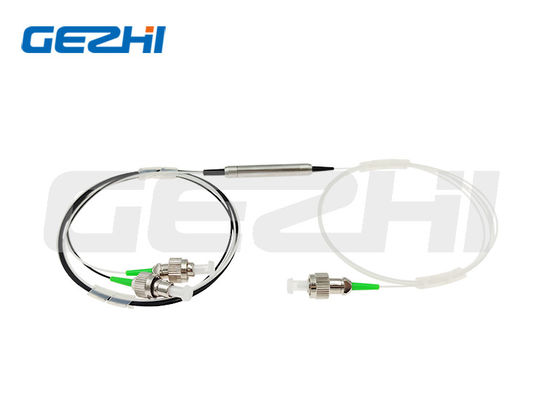

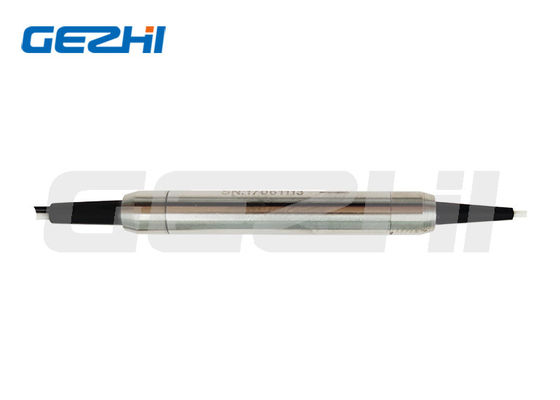

Sirkulator Optik 3 Port dengan Rugi Sisipan Rendah, Isolasi Saluran Tinggi, dan Paket Ringkas

Name: Sirkulator Optik 3 Port dengan Rugi Sisipan Rendah, Isolasi Saluran Tinggi, dan Paket Ringkas
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: sirkulasi optik 3-port
Price: 88.00 USD
Availability: InStock

Nama merek:	GEZHI or OEM
Nomor Model:	sirkulasi optik 3-port
Moq:	1 pc
harga:	US$59-US$118
Ketentuan Pembayaran:	T/T, Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE RoHS,ISO9001

Pelabuhan:

3 port

Tipe Konektor:

SC/FC/LC/ST

Rentang Panjang Gelombang:

1310±30 atau 1550±30 atau 1585±30

Isolasi:

≥50 dB

Kembali Kerugian:

≥50 dB

Dimensi paket:

Φ5.5xL50 atau Φ5.5xL63

Kemasan rincian:

Kotak kertas

Menyediakan kemampuan:

5000pcs per bulan

Menyoroti:

Konektor FC Optical Circulator

Komponen Pasif Serat Optik

3 Ports Optical Circulator

Deskripsi Produk

Sirkulator Optik Pantulan Belakang Rendah Modul Serat 3 Port Dengan Konektor FC

Deskripsi Produk

Sirkulator optik Gezhi memiliki banyak aplikasi dalam sirkuit optik dan sistem komunikasi optik untuk mengalihkan sinyal optik dua arah ke port yang berbeda.

Sirkulator optik adalah komponen serat optik khusus yang dapat digunakan untuk memisahkan sinyal optik yang bergerak berlawanan arah dalam serat optik, analog dengan operasi sirkulator elektronik. Sirkulator optik adalah perangkat tiga port yang dirancang sedemikian rupa sehingga cahaya yang masuk ke port mana pun keluar dari port berikutnya. Ini berarti bahwa jika cahaya masuk ke port 1, cahaya tersebut akan keluar dari port 2, tetapi jika sebagian dari cahaya yang keluar dipantulkan kembali ke sirkulator, cahaya tersebut tidak akan keluar dari port 1, melainkan keluar dari port 3.

Aplikasi
Multiplexing Tambah-Buang

Sensor Serat
Sistem Transmisi Sinyal Dua Arah
Pemompaan Dua Arah
Perangkat Kompensasi Dispersi Kromatik In-Line Penggabungan

Fitur
Kerugian Sisipan Rendah
PDL Rendah
Isolasi Saluran Tinggi
Paket Ringkas
Keandalan & Stabilitas Tinggi
Efektif Biaya

Spesifikasi

Parameter		Tingkat P
Konfigurasi		Port 1 ke Port 2 ke Port 3
Panjang Gelombang Operasi (nm)		1310±30 atau 1550±30 atau 1585±30
Isolasi (dB)	Khas	0.6
	Maksimum	0.8
Isolasi Khas (dB)		≥50
Isolasi Minimum (dB)		≥40
Crosstalk (dB)		≥50
Kerugian Bergantung Polarisasi (dB)		<0.15
Dispersi Mode Polarisasi		<0.1
Kerugian Pantulan (dB)		≥50
Penanganan Daya (mW)		500
Suhu Operasi (℃)		-10~+75
Dimensi Paket (mm)		Φ5.5xL50 atau Φ5.5xL63

Diagram Aplikasi

Seperti yang ditunjukkan gambar: Sirkulator ditempatkan di kedua ujung serat. Setiap Sirkulator berfungsi untuk menambahkan sinyal dalam satu arah sambil menghilangkan sinyal di arah lain. Lihat contoh di sebelah kiri.

Sirkulator dapat digunakan untuk mengirimkan sinyal optik melalui satu serat dalam dua arah.

Sirkulator Optik 3 Port dengan Rugi Sisipan Rendah, Isolasi Saluran Tinggi, dan Paket Ringkas 0
