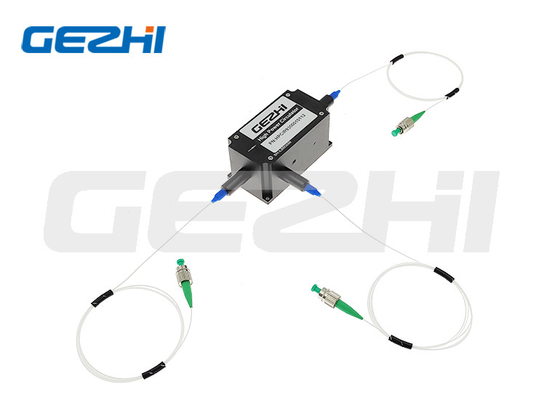

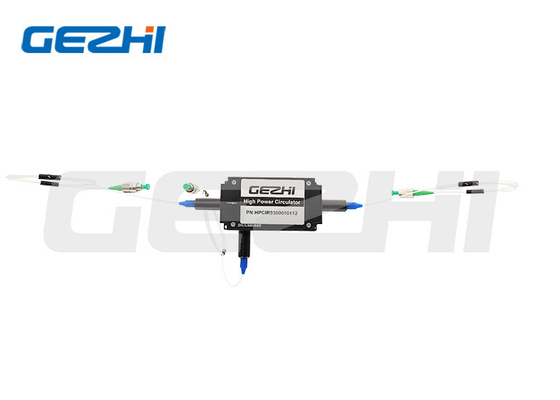

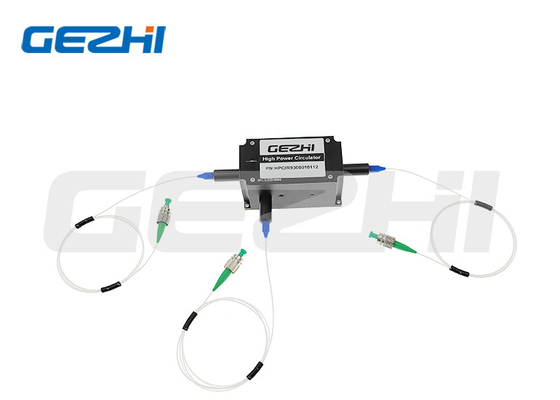

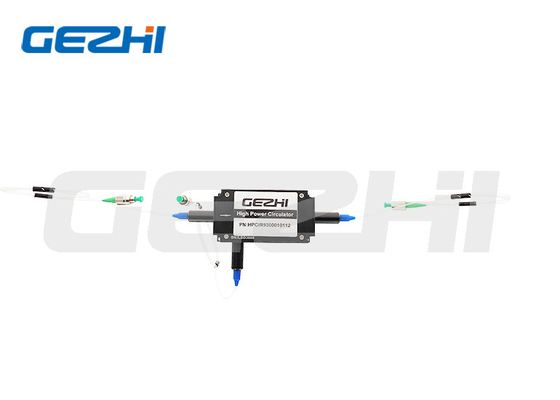

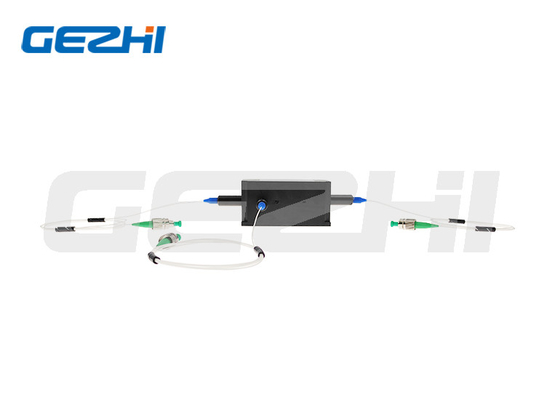

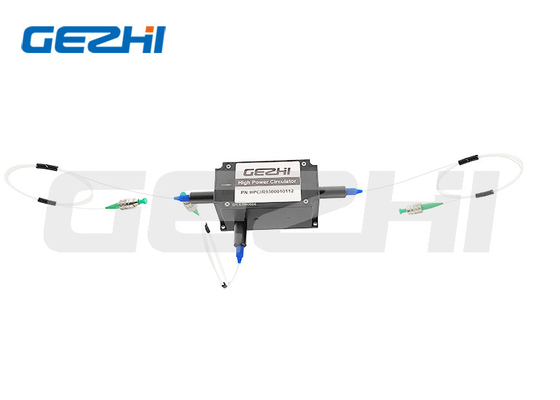

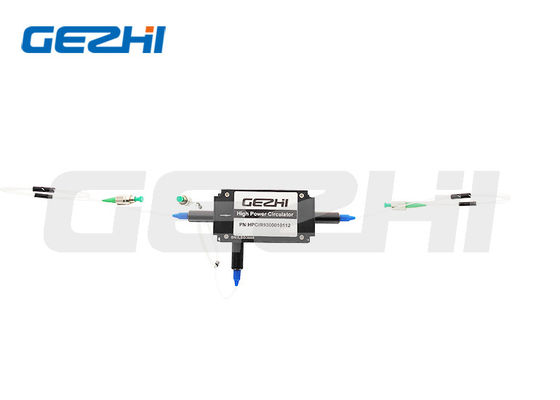

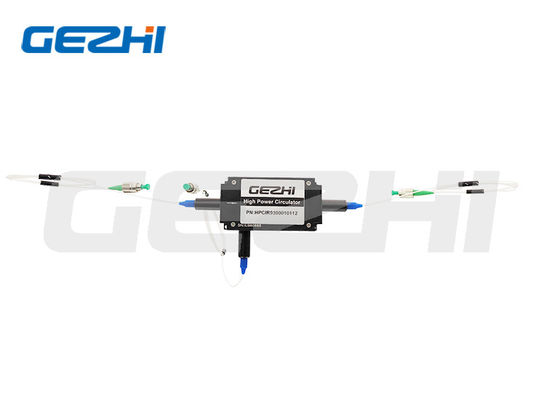

980-1080nm Sirkulator Optik Daya Tinggi dengan Penanganan Daya 100W dan Rugi Sisip Rendah untuk Penguat EDFA & Raman

Nama merek:	GEZHI or OEM
Nomor Model:	3 Port Sirkulator daya tinggi
Moq:	1 pc
Harga:	US$250-US$680
Ketentuan Pembayaran:	T/T, Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE RoHS,ISO9001

Panjang gelombang:

980-1080nm

Kemasan rincian:

Kotak kertas

Menyediakan kemampuan:

5000pcs per bulan

Menyoroti:

Sirkulator Optik Daya Tinggi

Sirkulator Optik 100W

Sirkulator Optik Penguat Raman

Deskripsi Produk

Sirkulator Optik Daya Tinggi 980-1080nm 100W Untuk Penguat EDFA / Raman

Ikhtisar Produk

Sirkulator Optik Daya Tinggi 980-1080nm Rugi Sisip Rendah hingga 100W untuk Penguat EDFA & Raman

Sirkulator Optik Daya Tinggi Polarisasi Tidak Sensitif 980-1080nm 3 port adalah komponen serat optik yang dibangun dengan serat SM. Ini memungkinkan cahaya untuk ditransmisikan hanya dalam satu arah sambil memblokir transmisi yang berlawanan, dengan jalur cahaya dari port 1 ke port 2, dan port 2 ke port 3. Ini dapat menahan daya penanganan hingga 100W.

Fitur Utama

Rugi Sisip Rendah
Isolasi Tinggi
Jalur Optik Bebas Epoksi
Penanganan Daya Tinggi

Aplikasi

Penguat EDFA & Raman
Sensor Serat
Kompensasi Dispersi
Uji & Pengukuran
Sistem WDM

Spesifikasi Teknis

Parameter	Unit	Nilai
Panjang Gelombang Pusat	nm	1064, 1030, 980
Rentang Panjang Gelombang Operasi	nm	±5
Isolasi Puncak Tipikal	dB	25
Isolasi Min. pada 23°C	dB	22
Rugi Sisip Tipikal pada 23°C	dB	1.0
Rugi Sisip Maks. pada 23°C	dB	1.3
Rasio Pemadaman Min. pada 23°C (Tipe Serat PM)	dB	20
Rugi Dependensi Polarisasi Maks. pada 23°C (Tipe Serat SM)	dB	0.15
Rugi Pantul Min. pada 23°C (Input/Output)	dB	45
Crosstalk Min.	dB	45
Daya Optik Rata-rata Maks. (Termasuk Port1 & Port2)	W	50, 100 atau Ditentukan
Daya Puncak Maks. untuk Pulsa ns	kW	10 atau Ditentukan
Beban Tarik Maks.	N	5
Dimensi Paket	mm	82x38x35
Suhu Operasi	°C	+10~+50
Suhu Penyimpanan	°C	0~+60

Dengan konektor, daya penanganan hanya 1W, IL 0.3dB lebih tinggi, RL 5dB lebih rendah, dan ER 2dB lebih rendah.
Kunci konektor sejajar dengan sumbu lambat.

Dimensi Paket

Informasi Pemesanan

HPMCIR-1111-23-444-56-7-888-99AA (Tipe Serat PM) / HPICIR-1111-23-444-56-7-888-99AA (Tipe Serat SM)

1111 - Panjang Gelombang:	1064=1064nm, 1030=1030nm, 980=980nm, SSSS=Ditentukan
2 - Tipe Port:	3=3-Port
3 - Sumbu Kerja:	B=Kedua sumbu bekerja, F=Sumbu cepat diblokir, N=Non-PM
444 - Tipe Serat:	018=PLMA-GDF-10/125-M, 021=PLMA-GDF-20/130, SSS=Ditentukan
5 - Dimensi Paket:	0=82x38x35mm, S=Ditentukan
6 - Tipe Pigtail:	0=serat telanjang, 1=tabung longgar 900μm
7 - Panjang Serat:	0.8=0.8m, 1.0=1m, S=Ditentukan
888 - Tipe Konektor:	0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Tidak Ada, S=Ditentukan
99 - Daya Rata-rata:	50=50W, 100=100W, SS=Ditentukan
AA - Daya Puncak:	00=Gelombang Kontinu, 01=1kW, 02=2kW, 10=10kW, 20=20kW
