| Brand Name: | GEZHI or OEM |
| Nomor Model: | GZ-HPS100x |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 5-8 hari kerja |
| Payment Terms: | T/T, Serikat Barat |
Ringkasan Produk dari High Power Optical Switch

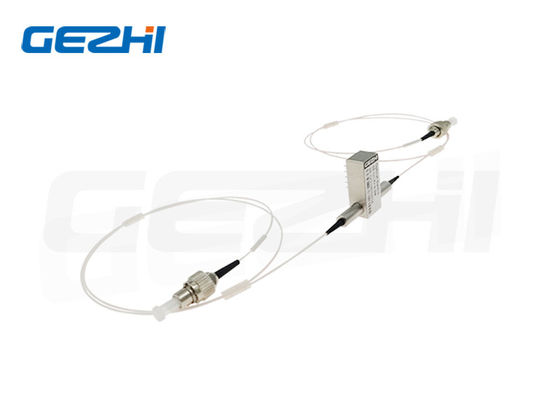

1×1, 1×2 High Power Fiber Optical Switch untuk OADM yang dapat dikonfigurasi
High Power Fiber Optic Switch
GEZHI Photonics High Power 1×1, 1×2 fiber optical switch menghubungkan saluran optik dengan mengarahkan kembali sinyal optik masuk ke serat output yang dipilih.Operasi mengunci mempertahankan jalur optik yang dipilih setelah sinyal drive telah dihapus. All High Power fiber optic switch memiliki kerugian penempatan yang rendah, rasio kepunahan yang tinggi, isolasi saluran yang tinggi, dan keandalan dan repeatability yang sangat tinggi.Hal ini dirancang untuk memenuhi persyaratan switching yang paling menuntut operasi terus-menerus tanpa kegagalan, umur panjang, operasi di bawah lingkungan kejutan / getaran dan variasi suhu yang besar, dan waktu respons yang cepat.Pengemudi elektronik tersedia untuk rangkaian saklar ini.Perlindungan, Perlindungan pemancar dan penerima, Sistem dan Instrumen Uji Jaringan.
Fitur & Aplikasi dariHigh Power Optical Switch
|
Fitur Kerugian Penempatan Rendah Crosstal Tinggi Paket kompak Kekuatan Tinggi |
Aplikasi OADM yang dapat dikonfigurasi Sistem Cross & Connection optik Monitor Jaringan Perlindungan cincin serat optik |
SpesifikasiHigh Power Optical Switch
| Jenis | 1 × 1, 1 × 2 | ||
| Panjang gelombang (nm) | 1310 +/30 atau 1550 +/-30 | 1310+/-30&1550+/-30 | |
| Kerugian Penempatan (dB) | ≤ 0,7 ((tipe 0,6) | ≤ 0,9 ((tipe 0,7) | |
| Cross Talk (dB) | ≥ 55 | ≥ 55 | |
| Kehilangan Pengembalian (dB) | ≥ 55 | ≥ 55 | |
| Kemampuan mengulangi (dB) | ≤ ± 0.05 | ||
| Waktu beralih (ms) | 10 | ||
| Masa pakai (siklus) | >1,000,000 | ||
| Pindah mode | Dengan atau tanpa kunci | ||
| Suhu operasi (°C) | -5 ~ +70 | ||
| Suhu penyimpanan (°C) | -40 ~ +85 | ||
| Tegangan drive (V) | 5 ±0,5 DC atau 5V Pulsa | ||
| Arus kerja (mA) | < 50 | ||
| Power Handling ((W) | < 10 | ||
| Jenis Serat | SMF-28e | ||
| Panjang serat (m) | Membaca informasi pesanan | ||
| Dimensi (LxMxH) (mm) | (L) 26,5×(W) 13,4×(H) 11 | ||
Ukuran PaketHigh Power Optical Switch
| Jenis | Panjang gelombang | Jenis | Kekuatan | Mode | Jenis ekor babi | Panjang | Konektor |
| Pemberian | |||||||
| HPFSW | 1310 = 1310nm | 1 × 1 | 05W = 5W | L=Penguncian | 25=250um kosong | 05=0,5m | 0=Tidak ada |
| 1X2 | 10W = 10W | serat | |||||
| 20W = 20W | |||||||
| 1550 = 1550nm | N=Tidak Mengunci | 90=900um longgar | 10=1,0m | 1=FC/UPC | |||
| tabung | |||||||
| 3155=1310/1550nm | Kabel 20 = 2mm | 2=FC/APC | |||||
| 3=SC/APC | |||||||
| 4=SC/UPC | |||||||
| 6=LC/PC |
|
|
