Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nomor model: | Peredaran PM | Tipe Pelabuhan: | 3-pelabuhan |
|---|---|---|---|
| Panjang gelombang: | Dapat disesuaikan | Waktu garansi: | 3 tahun |
| Jaringan: | jaringan serat optik | ||
| Cahaya Tinggi: | Polarisasi Kustom Mempertahankan Sirkulator Optik,Polarisasi Berbasis TGG Mempertahankan Sirkulator Optik,Sirkulator Optik PM yang Dapat Disesuaikan |
||

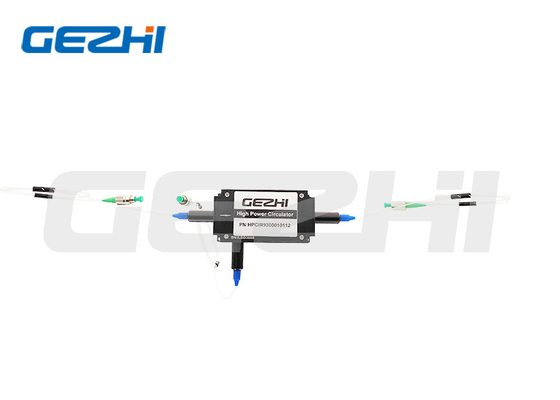

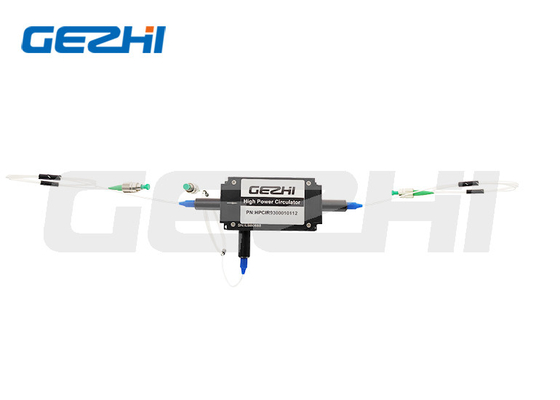

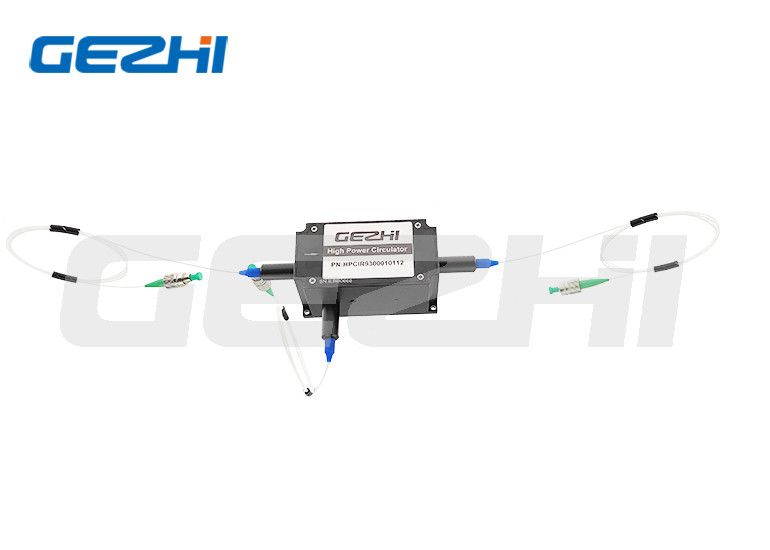

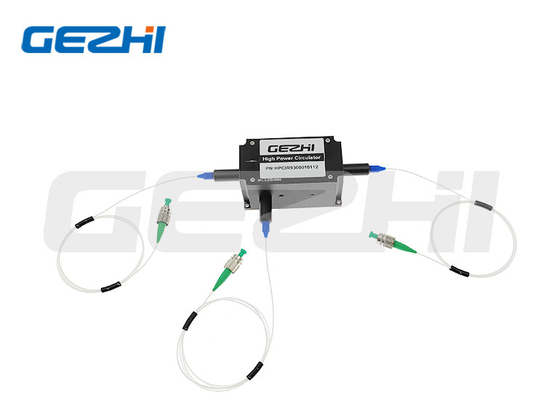

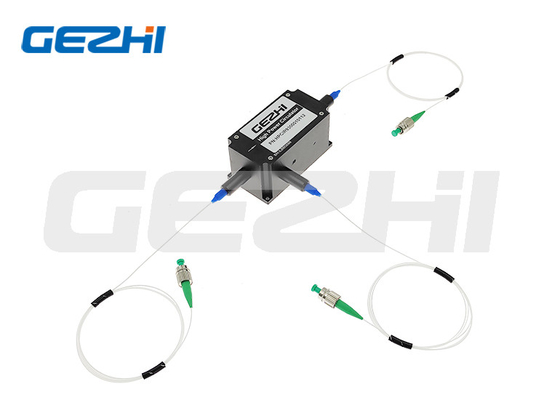

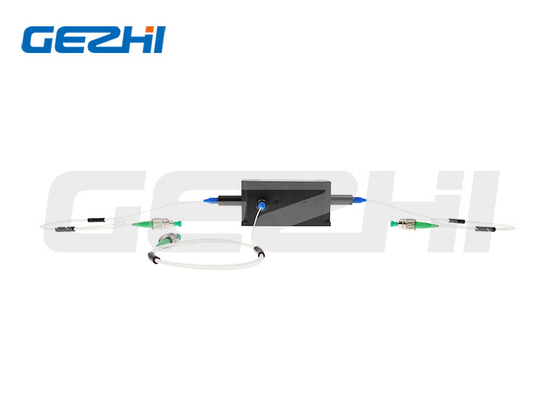

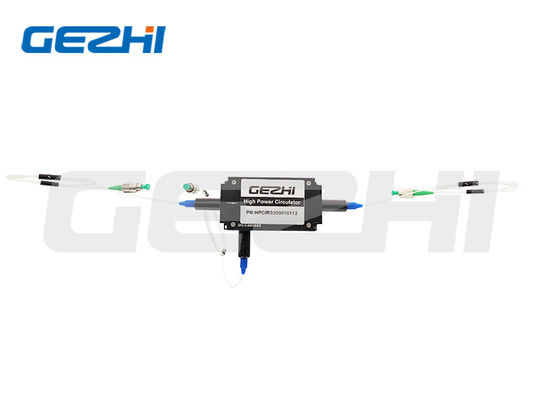

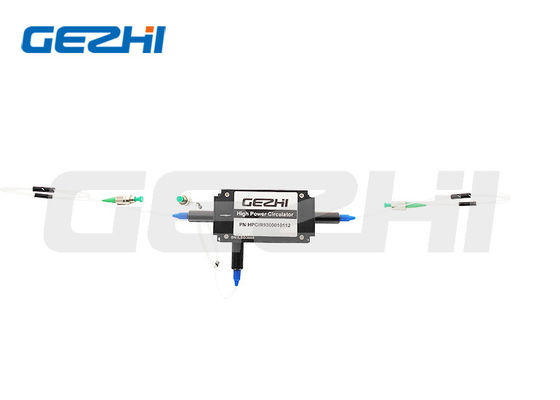

Polarisasi panjang gelombang yang dapat disesuaikan Mempertahankan Aplikasi berbasis Optical Circulator TGG untuk Fiber Amplifier
Deskripsi Produk
Fungsionalitas utama dari sirkulator serat optik adalah mengarahkan cahaya secara berurutan dari port ke port dengan kehilangan rendah hanya dalam satu arah yang menghasilkan pemisahan sinyal yang berjalan di sepanjang serat optik dalam arah yang berlawanan.
|
Fitur * Rugi Penyisipan Rendah *Kerugian Pengembalian Tinggi * Isolasi Tinggi * Stabilitas & Keandalan Tinggi |
Aplikasi * Penguat Serat * Alat Uji * Sensor Serat *Peralatan medis |
Spesifikasi
| Parameter | Satuan | Nilai | ||||||
| Panjang Gelombang Operasi | nm | 532 | 633 atau 680 680 | 780, 808, 850 atau 930 | 980 | 1030 | 1053 atau 1064 | 1150 |
| Bandwidth Panjang Gelombang | nm | ±5 | ±5 | ±10 | ±10 | ±10 | ±10 | ±5 |
| Kerugian penyisipan | dB | ≤2.5 | ≤2.5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 |
| Min.Isolasi | dB | ≥20 | ≥20 | ≥22 | ≥22 | ≥22 | ≥22 | ≥22 |
| Isolasi Puncak | dB | ≥25 | ≥25 | ≥26 | ≥25 | ≥25 | ≥25 | ≥25 |
| Rasio Kepunahan (Tipe B) | dB | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 |
| Rasio Kepunahan (Tipe F) | dB | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 |
| Jenis Serat | / | PM460 | PM630 | PM780 | PM980 | PM980 | PM980 atau 1060 | |
| Penanganan Daya Maks (CW) | W | 0,02 | 0,05 | 0,5, 5,10 atau 20 | 0,5, 5 atau 20 | 0,5,5,20 | 0,5,5,20 | 0,5,5,20 |
| Obrolan silang | dB |
≥45 |
||||||
| Mengembalikan kerugian | dB |
≥45 |
||||||
| Beban Tarik | N |
≤5 |
||||||
| Suhu Operasional | °C |
0~+60 |
||||||
| Suhu Penyimpanan | °C |
-10~+75 |
||||||
| Dimensi Paket | nm |
70x28x26 |
||||||
Catatan:
1. Spesifikasi di atas adalah untuk perangkat tanpa konektor, Jika dengan konektor, IL akan menjadi 0,3dB lebih tinggi, return loss dengan pengurangan 5dB dan Extinction Ratio akan mengurangi 2dB.
2. Jika ada aplikasi pulsa, pastikan untuk memberi tahu kami tentang energi pulsa dan daya puncak.
Dimensi Paket
| ①Pelabuhan: | 3=3 pelabuhan |
| ②Panjang gelombang: | 532;633;680;780;808;850;930;980;1030;1053;1064;1150nm;S=Tentukan |
| ③Penjajaran Sumbu: | B = Kedua sumbu bekerja;F = Sumbu lambat berfungsi, Sumbu cepat diblokir;N=Tipe non-PM tersedia |
| ④Penanganan Daya: | 0L=0,5W;01=1W;02=2W;10=10W;10=20W;S=Tentukan |
| ⑤Tipe Serat : | PM460;PM630;PM780;PM980;PM1060;S=Tentukan |
| ⑥Dimensi Paket: | T2=70x28x26mm;S=Tentukan |
| ⑦Jenis kepang: | 00 = serat telanjang;09 = 900um tabung longgar |
| ⑧Panjang Serat: | 08=0,8m;10=1m;S=Tentukan |
| ⑨Jenis Konektor: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Tentukan |
| ⑩Daya Puncak untuk Pulsa: | 00=Gelombang Berkelanjutan, 10=10kW, 20=20kW, SS=Ditentukan |
