| Brand Name: | GEZHI or OEM |
| Nomor Model: | GEZHI-DWDM OADM |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Payment Terms: | T/T, Serikat Barat |

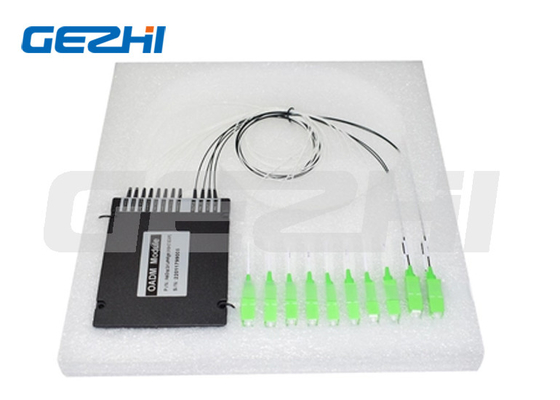

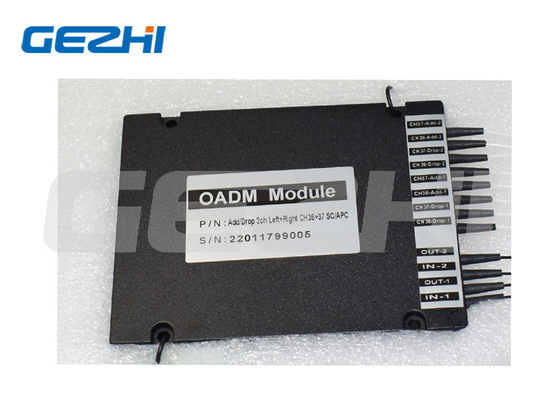

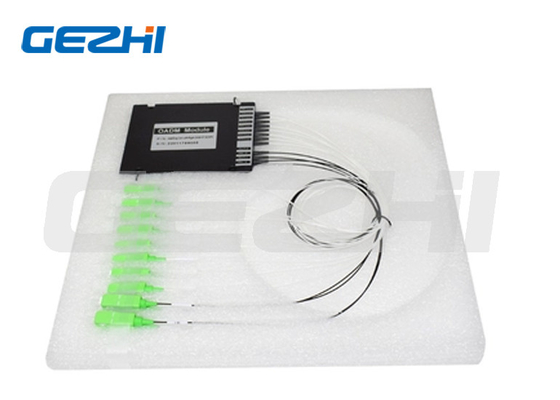

Modul Serat Optik Ganda DWDM OADM Dengan Antarmuka SC/APC
Deskripsi Produk
DWDM Optical Add/Drop multiplexer (OADM) adalah perangkat optik pasif yang digunakan dalam jaringan WDM untuk menambah dan menjatuhkan satu/beberapa saluran DWDM 100 GHz di C-band ke dalam satu atau dua serat, sambil membiarkan sisa panjang gelombang memotong ke tujuan yang diperlukan.Menggunakan teknologi DWDM dapat menambah kemampuan WDM secara efektif ke jaringan mereka yang sudah ada dan yang baru, dan memperluas jarak transmisi sinyal optik.
Modul DWDM OADM tersedia dalam konfigurasi satu sisi (Timur atau Barat) dan dua sisi (Timur dan Barat).Dengan pencocokan unit MUX/DeMUX yang ditempatkan di setiap ujung tautan optik, beberapa saluran data dapat digabungkan dan ditransmisikan melalui batang serat mode tunggal.Modul OADM pasif dapat menambah atau menjatuhkan hingga 4 saluran data di titik mana pun di sepanjang batang.
Fitur
Kerugian Penyisipan Rendah
Crosstalk Rendah
Stabilitas & Keandalan Tinggi
Bebas epoksi di Jalur Optik
Aplikasi
Pemantauan Garis
Jaringan DWDM
Telekomunikasi
OADM yang dapat dikonfigurasi
Pertunjukan
| Parameter | Satuan | 1CH | 2CH | 4CH | 8CH | |||||
| Menambahkan | Menjatuhkan | Menambahkan | Menjatuhkan | Menambahkan | Menjatuhkan | Menambahkan | Menjatuhkan | |||
| Panjang gelombang saluran | nm | Kotak ITU | ||||||||
| Spasi Saluran | GHz | 100 atau 200 | ||||||||
| Saluran Passband (@-0,5dB bandwidth) | nm | >0,3 | ||||||||
| Kerugian penyisipan | dB | <0,9 | <1.2 | <1,5 | <2.8 | |||||
| Layanan Khusus | / | Monitor atau 1310nm tersedia | ||||||||
| Riak Saluran | dB | 0,5 | ||||||||
| Isolasi | Bersebelahan | dB | >30 | >30 | >30 | >30 | >30 | >30 | >30 | >30 |
| Tidak berdekatan | dB | >40 | >40 | >40 | >40 | >40 | >40 | >40 | >40 | |
| Sensitivitas Suhu Rugi Inersi | dB/℃ | <0,005 | ||||||||
| Pergeseran Suhu Panjang Gelombang | nm/℃ | <0,002 | ||||||||
| Rugi Tergantung Polarisasi | dB | <0,1 | ||||||||
| Dispersi Mode Polarisasi | dB | <0,1 | ||||||||
| Pengarahan | dB | >50 | ||||||||
| Mengembalikan kerugian | dB | >45 | ||||||||
| Penanganan Daya Maksimum | mW | 300 | ||||||||
| Suhu Pengoperasian | ℃ | -5~+75 | ||||||||
| Suhu Penyimpanan | ℃ | -40~85 | ||||||||
| Dimensi paket | mm | L80xW60xH12atau L100xW80xH10 | L120xW80xH18 | L141xW115xH18 | ||||||
Catatan 1.Spesifikasi yang disesuaikan tersedia.
Ditentukan tanpa konektor, Jika dengan konektor, IL akan meningkat 0,2dB.
meminta informasi
| DWDM | Jumlah Saluran | Konfigurasi | Jenis modul | Jenis kabel | Panjang serat | penyambung |
|
OADM 1 = 100G 2=200G |
01=1Saluran 02=2 Saluran 03=3 Saluran 04=4 Saluran ...... 16=16Saluran 17=17Saluran 18=18Saluran |
SS = Serat tunggal Barat atau Timur SD = Serat tunggal Barat & Timur DS = Serat Ganda Barat atau Timur DD=Dual Fiber Barat & Timur |
A1=kotak ABS 100x80x10mm A2=kotak ABS 120x80x18mm A3=kotak ABS 140x115x15mm L1=LGX 129*29*130mm L2=masukkan LGX ke dalam Rak 2slot L4=masukkan LGX ke Rak 4slot R1=19" 1 Rak U R2=2slot 19″1U Rak R4=4slot 19″Rak 1U S=Tentukan |
09 = 900um tabung longgar 20=2.0mm 30 = 3,0mm |
05=0,5m 10=1,0m 15=1,5m S=Tentukan |
00=tidak ada LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Tentukan |
video
|
|
