| Brand Name: | GEZHI or OEM |
| Nomor Model: | GZ-OADM100x |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 5-8 hari kerja |
| Payment Terms: | T/T, Serikat Barat |
Ringkasan Produk

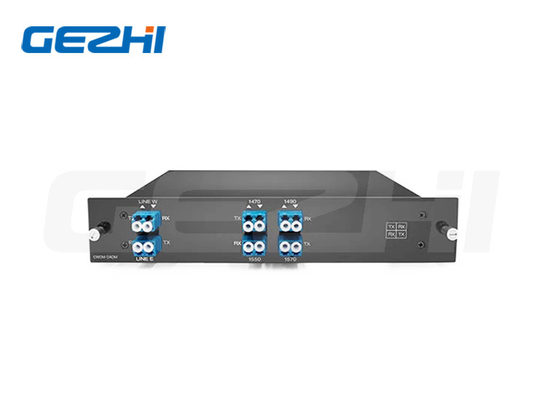

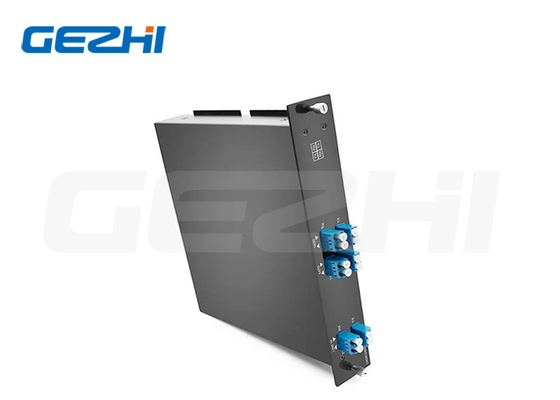

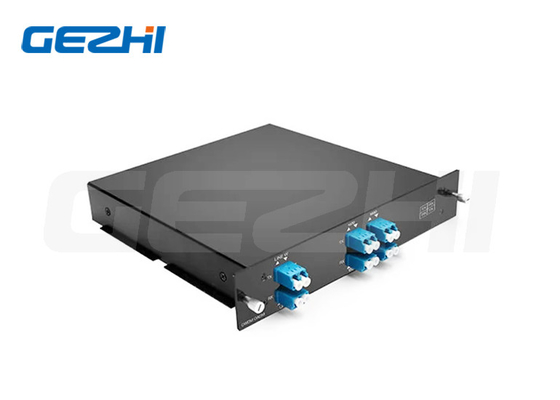

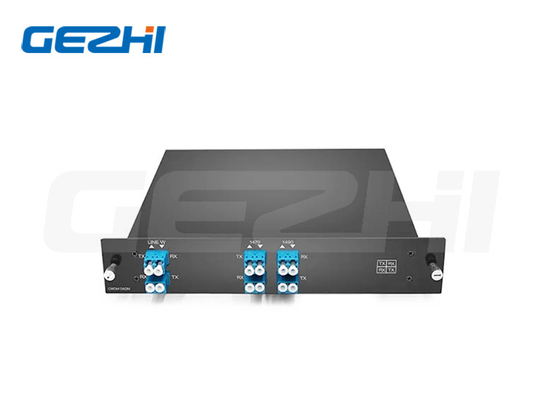

Passive CWDM Double Fiber 4 Channel OADM Multiplexer
CWDM OADM
CWDM Optical Add/Drop multiplexer (OADM) adalah perangkat optik pasif yang digunakan dalam jaringan WDM untuk menambahkan dan menjatuhkan satu/banyak saluran CWDM ke dalam satu atau dua serat,sementara membiarkan sisa panjang gelombang bypass ke tujuan yang dibutuhkan.CWDM OADM tersedia dalam konfigurasi sisi tunggal (Timur atau Barat) dan sisi ganda (Timur dan Barat) yang mendukung hingga empat panjang gelombang.
Fitur & Aplikasi
Fitur
Kerugian penempatan rendah
4 saluran Barat & Timur sisi ganda
Jaringan Serat Sinlge
Fungsi Add & Drop di kedua arah
Konektor LC standar industri
Berdasarkan optik film tipis dengan jalur optik bebas epoksi
Sesuai sepenuhnya dengan Telcordia GR1221, GR1209, RoHS, ISO
Aplikasi
Saluran Tambahkan/Tinggalkan
CATV Fiber Optic Links
Sistem WDM kasar
Jaringan Metro
Spesifikasi
| Parameter | Satuan | Spesifikasi | |
| Jangkauan Gelombang | nm | 1260 ~ 1620 | |
| Panjang Gelombang Pusat | nm | Pelanggan ditentukan | |
| Jarak Saluran | nm | 20 | |
| Passband | nm | CW±6.5 | |
| Kerugian Penempatan | COM==>DROP | dB | ≤ 1.5 |
| ADD==>EXP | |||
| Isolasi yang Berdekatan | dB | ≥ 30 | |
| Isolasi yang Tidak Berdekatan | dB | ≥45 | |
| PDL | dB | ≤ 0.1 | |
| Direktifitas | dB | ≥ 50 | |
| Kembali Kerugian | dB | ≥45 | |
| PMD | ps | ≤ 0.1 | |
| Pengelolaan daya ((CW) | mW | ≤ 300 | |
| Suhu operasi | °C | -10 sampai +70 | |
| Suhu penyimpanan | °C | -40 sampai +85 | |
| Jenis Serat | G.657.A1 atau G.652D | ||
| Diameter Serat | 3.0mm atau 2.0mm,0.9mm dengan tabung longgar | ||
| Jenis konektor | LC/UPC atau lainnya | ||
| Panjang Serat | m | 1 atau lainnya | |
| Opsional Moniter port | % | 1 | |
| Ukuran Paket | mm |
ABS Cassette:100*80*10.5; 140*115*18; Kotak mini ABS:90x20x10; Tabung baja:Φ5.5*38; |
|
|
|
