| Panjang gelombang: | 1260-1650nm | Suhu penyimpanan: | -40 ~ +85°C |
|---|---|---|---|
| Pelabuhan: | 1x8 1x16 | Jaminan: | 3 TAHUN |
| Penyambung: | SC/UPC LC/APC | Aplikasi: | Tautan CATV |
Ringkasan Produk

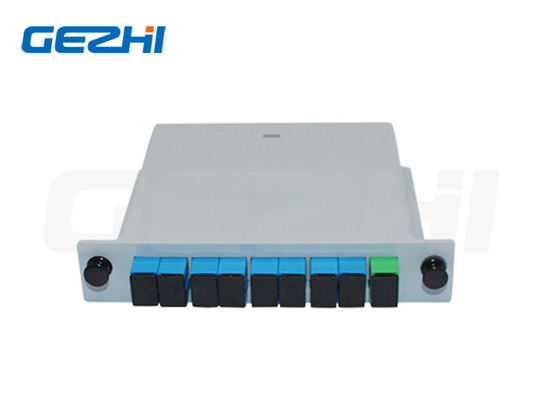

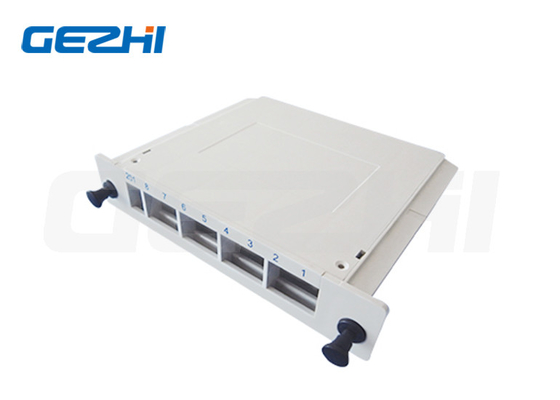

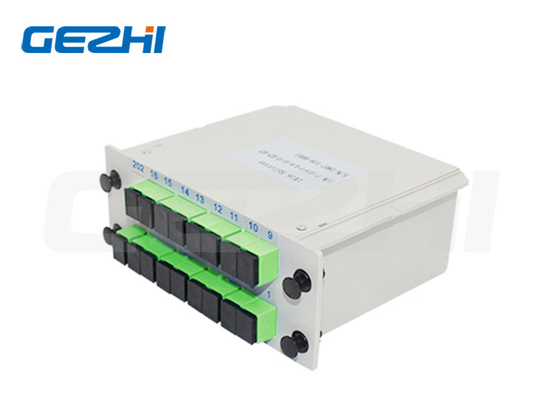

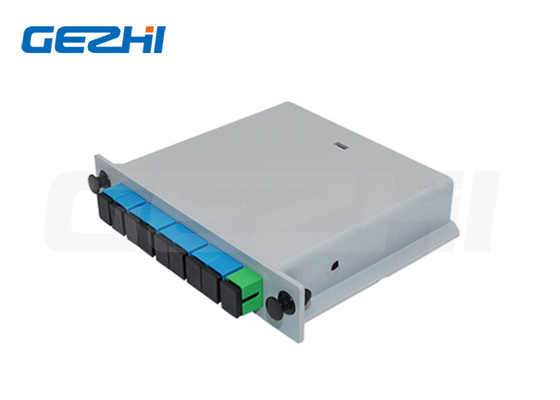

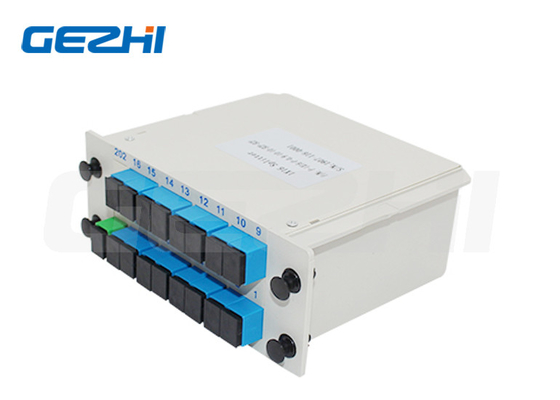

1x8 1x16 SC/APC LC/APC Cassette Card Inserting PLC Splitter Module
PLC Splitter
PLC Splitter adalah perangkat percabangan yang digunakan untuk mendistribusikan sinyal optik ke beberapa lokasi untuk pemrosesan.seringkali perlu untuk membagi sinyal optik menjadi banyak sinyal yang sama, atau untuk menggabungkan banyak sinyal menjadi satu sinyal.PLC Splitter (Planar lightwave circuit splitter) adalah jenis perangkat manajemen daya optik yang diproduksi menggunakan teknologi waveship optik silikaMereka dirancang untuk FTTx Passive Optical Networks, CWDM, DWDM dan Sistem TV kabel optik.PLC Splitter bertanggung jawab untuk mendistribusikan sinyal optik dari Kantor Pusat (CO) ke beberapa lokasi lokalKami menyediakan seluruh seri produk splitter 1*N dan 2*N yang disesuaikan untuk aplikasi tertentu.
Fitur & Aplikasi
| Fitur | Aplikasi |
| * Kerugian penempatan rendah * PDL rendah * Desain kompak * Keseragaman saluran ke saluran yang baik * Panjang gelombang operasi luas: Dari 1260nm sampai 1650nm * Suhu operasi luas: Dari -40°C sampai 85°C * Keandalan dan Stabilitas Tinggi |
* Sistem FTTX * Jaringan PON * CATV Links * Distribusi sinyal optik |
Spesifikasi
| Parameter | 1xN PLC Splitter Spesifikasi | ||||||
| Panjang gelombang operasi (nm) | 1260 ~ 1650 | ||||||
| Jenis | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Kerugian Penempatan (dB) | Tipikal | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Maksimal | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Keseragaman (dB) | Tipikal | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Maksimal | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL ((dB) Max | Tipikal | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Maksimal | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Panjang gelombang kerugian departemen (dB) |
Tipikal | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Maksimal | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Suhu kerugian departemen |
Tipikal | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Maksimal | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Direktifitas (dB) Min | 55 | ||||||
| Kehilangan Kembali (dB) Min | 55 ((50) | ||||||
| Suhu operasi (°C) | -40 ~ +85 | ||||||
| Suhu penyimpanan (°C) | -40 ~ +85 | ||||||
| Panjang serat | 1m atau disesuaikan | ||||||
| Jenis Serat | G657A | ||||||
| Jenis konektor | Disesuaikan | ||||||
| PLC Splitter Fiber Bare (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Splitter Blcokless mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Modul PLC Splitter (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-splitter-rack-mountable ((mm) | 19 ‰ 1U 2U kotak rak-mount, LGX Box, ODF Box | ||||||
| Dokter umum | XXX | XX | XX | XX | XX | XX |
|
Pelabuhan Konfigurasi |
Jenis modul | Jenis kabel | Panjang serat | Konektor masukan |
Output konektor |
|
|
G=Gezhi P=PLC
|
102 = 1x2 104 = 1x4 108 = 1x8 116 = 1x16 132 = 1x32 164 = 1x64 204 = 2x4 208 = 2x8 216 = 2x16 232 = 2x32 264 = 2x64 |
BF = Serat kosong BL=Blockless MO=Module Kotak LG=LGX RM = Rack Mount CB =Kotak kaset XX = Disesuaikan
|
00=tidak ada 09=900um Tabung longgar 20=2,0mm 30 = 3,0 mm |
05=0,5m 10=1,0m 15 = 1,5m 30 = 3,0m 40 = 4,0m 50 = 5,0m ..... |
0=tidak ada 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = Disesuaikan |
0=tidak ada 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = Disesuaikan |
