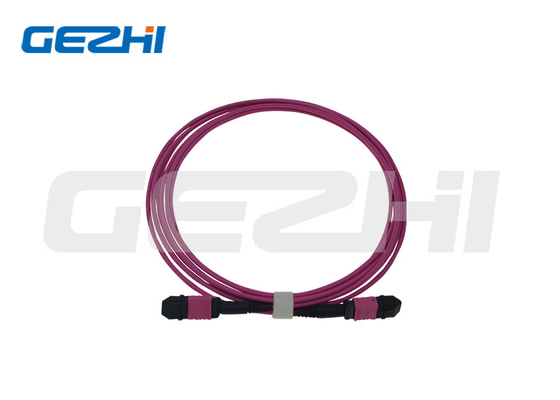

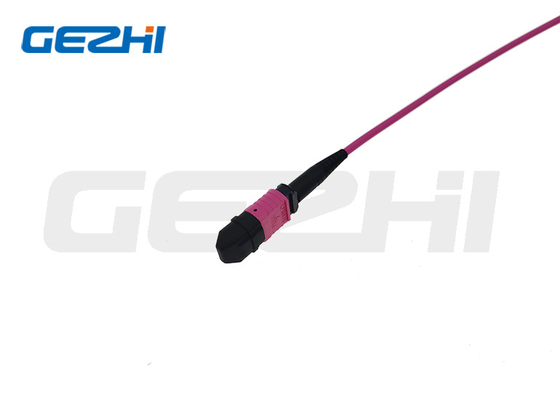

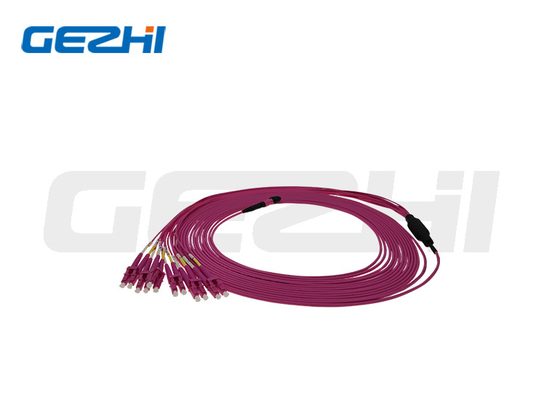

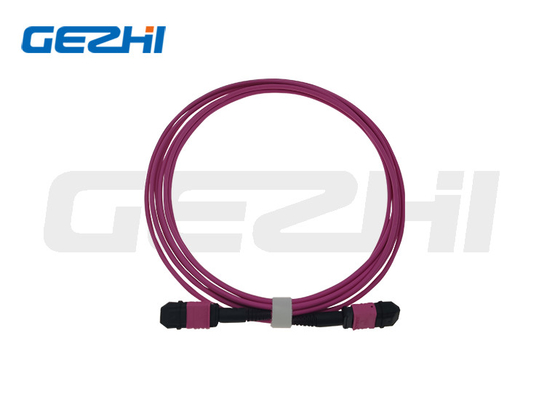

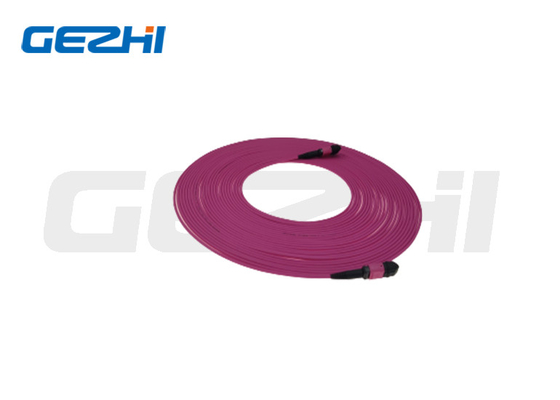

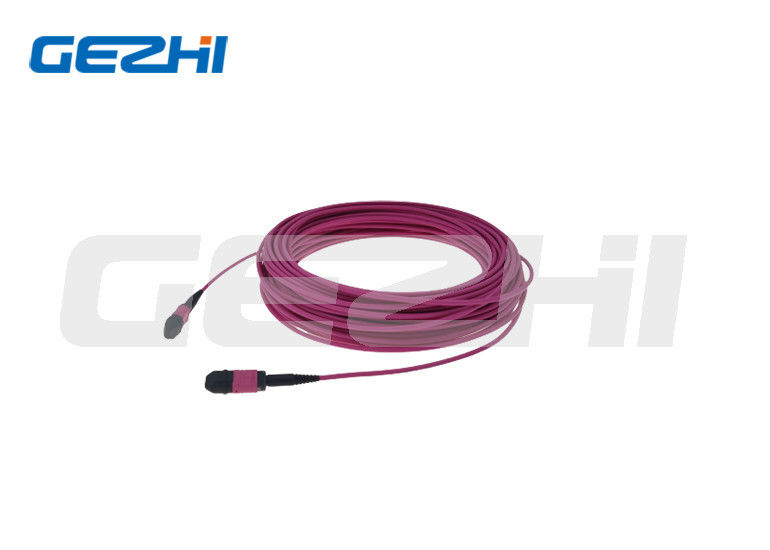

MPO 8 Core OM4 Seri Kabel Patch Multimode MPO LC Patch Cord Pigtail

Name: MPO 8 Core OM4 Seri Kabel Patch Multimode MPO LC Patch Cord Pigtail
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: MPO - tambalan OM4
Price: 744.89 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Nomor Model:	MPO - tambalan OM4
Moq:	1 PC
harga:	dapat dinegosiasikan
Delivery Time:	2-7 hari kerja
Payment Terms:	T/T, Western Union

Informasi Rinci

Product Description

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE RoHS,ISO9001

Nomor model:

Kabel Patch MPO

Panjang:

Panjang Disesuaikan (1m/2m/3m...+1

Penyambung:

MPO

Penggunaan:

FTTX

Kerugian penyisipan:

IL<0,2db

Waktu Jaminan:

12 bulan

Sertifikasi:

RoHS

jaket luar:

LSZH,OFNP,OFNR

Mengembalikan kerugian:

≥50dB

Kemasan rincian:

2pcs dalam busa dengan kotak plastik

Menyediakan kemampuan:

50000pcs Per Bulan

Menyoroti:

MPO LC Patch Cord Pigtail

Seri Kabel Patch Multimode OM4

MPO 8 Core Patch Cable Series

Product Description

Pemasok Pabrik MPO 8 Core OM4 Multimode Fiber Optical MPO-LC Patch Cord pigtails

Tampilan Produk

- Keluarga konektor MPO telah berkembang untuk mendukung berbagai aplikasi dan persyaratan kemasan sistem.

- Konektor MPO meningkatkan kapasitas data Anda dengan penggunaan ruang yang sangat efisien.Tetapi pengguna telah menghadapi tantangan seperti kompleksitas ekstra dan waktu yang dibutuhkan untuk pengujian dan pemecahan masalah jaringan multi-serat.

- Sementara konektor MPO memiliki banyak manfaat dan keunggulan dibandingkan konektor serat tunggal yang khas, ada juga perbedaan yang menghadirkan tantangan baru bagi teknisi.Halaman sumber daya ini memberikan gambaran umum tentang informasi penting yang harus dipahami oleh teknisi saat menguji konektor MPO.

- Sistem konektor dan kabel ini pertama-tama mendukung sistem telekomunikasi terutama di kantor pusat dan cabang.Kemudian menjadi konektivitas utama yang digunakan di HPC atau laboratorium komputasi berkinerja tinggi dan pusat data perusahaan.

- Awalnya konektor serat 12 baris tunggal, sekarang ada 8 dan 16 jenis serat baris tunggal yang dapat ditumpuk bersama untuk membentuk konektor serat 24, 36 dan 72 menggunakan beberapa ferrule presisi.Namun, baris yang lebih luas dan ferrules ditumpuk telah kehilangan penyisipan dan masalah pantulan karena kesulitan mempertahankan toleransi keselarasan pada serat luar versus serat tengah.

Fitur

Serat OM4 multimode yang dioptimalkan laser

Pabrik-terakhir memberikan kualitas yang konsisten, kinerja tinggi dan mengurangi waktu instalasi

•00% diuji untuk kinerja kehilangan penempatan rendah dan pantulan punggung tinggi

Kinerja yang dioptimalkan tersedia dalam MTP elit dan konektor premium diskrit atas permintaan

Aplikasi

Pusat Data

Jaringan akses sistem optik

Jaringan area penyimpanan

Protokol 40GbE & 100GbE

Spesifikasi

Tingkat Kinerja			Standar		Elit
Konektor	Mode	Bagian akhir	IL ((max) (dB)	RL ((min) (dB)	IL ((max) (dB)	RL ((min) (dB)
MPO/MTP	MM OM4	8F/APC	≤0.50	≥20	≤0.35	≥20
		12F/APC	≤0.50	≥20	≤0.35	≥20
		24F/APC	≤0.50	≥20	≤0.35	≥20
		8F/PC	≤0.50	≥20	≤0.35	≥20
		12F/PC	≤0.50	≥20	≤0.35	≥20
		24F/PC	≤0.50	≥20	≤0.35	≥20

Informasi Pemesanan

Jenis

Mode

Jumlah Serat

Polaritas

Grad

Konektor A

Konektor B

Pengelasan

Panjang

PCMPO

2=OS2

3=OM3

4=OM4

5=OM5

08=8 Serat

12=12 Serat

24=24 Serat

36 = 3x12 Serat

48=4x12 Serat

96=8x12 Serat

144=12x12 Serat

A = Tipe A

B = Tipe B

C = Tipe C

S = Standar

E=Elite

M= Pria

F=Wanita

M= Pria

F=Wanita

P=UPC

A=APC

01=1M

02 = 2M

05 = 5M

10 = 10M

S=Tentukan

Diagram Aplikasi

1. Perhitungan Serat Khusus

MPO 8 Core OM4 Seri Kabel Patch Multimode MPO LC Patch Cord Pigtail 6

2Polaritas khusus

Untuk mengirim data dengan benar melalui kabel serat, sinyal transmisi link (Tx) di satu ujung kabel harus sesuai dengan penerima yang sesuai (Rx) di ujung lain.yang mendefinisikan arah yang ditempuh sinyal, adalah untuk memastikan bahwa korespondensi ini dipertahankan.Fiber polaritas adalah salah satu bidang yang tampaknya menyebabkan banyak kebingungan di industri kami terutama ketika datang ke solusi MPO multifiber yang digunakan dalam aplikasi optik paralel.

Konektor MPO juga mencakup kunci di sisi atas konektor dan titik putih di sisi untuk menunjukkan lokasi Posisi 1. Orientasi kunci sangat penting ketika datang ke polaritas.

Ada juga tiga jenis kabel MPO yang berbeda Tipe A, Tipe B dan Tipe C seperti gambar di bawah ini:

MPO 8 Core OM4 Seri Kabel Patch Multimode MPO LC Patch Cord Pigtail 7

3. Konektor khusus

MPO 8 Core OM4 Seri Kabel Patch Multimode MPO LC Patch Cord Pigtail 8

Sertifikat Kami

MPO 8 Core OM4 Seri Kabel Patch Multimode MPO LC Patch Cord Pigtail 9

Pengemasan & Pengiriman

MPO 8 Core OM4 Seri Kabel Patch Multimode MPO LC Patch Cord Pigtail 10

AFQ

Q1:Bisa minta sampel? Berapa MOQmu?

A1:Pesenan sampel diterima untuk menguji dan memeriksa kualitas.MOQ, sampel 1pcs tersedia.Juga sampel campuran dapat diterima.

T2: Berapa waktu lead?

A2: Waktu lead normal adalah sekitar 1 minggu,Untuk kuantitas besar dan produk khusus. Silakan periksa waktu pengiriman dengan perwakilan penjualan kami.Tapi kami menyimpan stok untuk beberapa produk,Bisa dikirim 1-3 hari setelah menerima pembayaran.

Q3:Apa syarat pembayaran?

A3: Istilah pembayaran: T/T, Paypal,Western Union,pembayaran tunai, ALI dll

Q4: Berapa waktu garansi Anda
A4: Garansi 3 tahun.

Q5: Dapatkah saya menggunakan logo, label dan paket kami sendiri?
A5: Ya, kami dapat menyediakan layanan OEM yang sesuai dengan kebutuhan Anda, desain produk label, logo, PN, SN, paket.
