| Panjang gelombang: | ITU-T Grid @DWDM | Saluran: | 40CH |
|---|---|---|---|
| Nama Produk: | Modul DWDM 40G AWG | Aplikasi: | Transmisi WDM |
| Cahaya Tinggi: | 40CH AWG DWDM Mux,Modul DWDM 100GHz,C Band AWG DWDM |
||

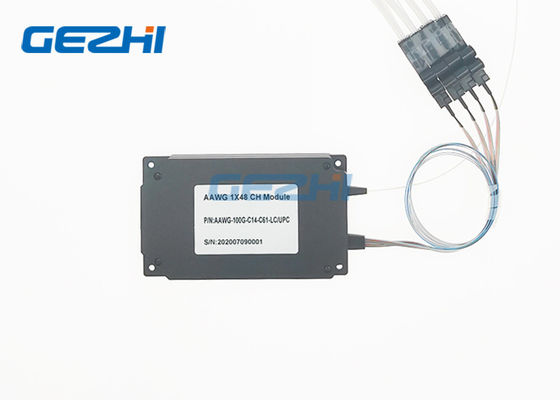

C-band 40ch 100GHz Athermal AWG DWDM Modul untuk Metro & Jaringan jarak jauh
Modul GEZHI Dense Wavelength Division Multiplexer (DWDM), yang menggunakan teknologi Athermal Arrayed Waveguide (AWG).Modul ini juga dapat menyediakan splitter (ketuk), untuk pengambilan sampel dan pemantauan lalu lintas tautan.
Modul DWDM Athermal AWG (AAWG) memiliki kinerja yang setara dengan AWG Thermal (TAWG) standar tetapi tidak memerlukan daya listrik untuk stabilisasi.Mereka dapat digunakan sebagai pengganti langsung untuk Filter Film Tipis (modul DWDM tipe Filter) untuk kasus di mana tidak ada daya tersedia, juga cocok untuk aplikasi luar ruangan lebih dari -30 hingga +70 derajat di jaringan akses.
fitur
Jarak saluran 100 GHz
Desain Wide-Band - memaksimalkan keseragaman dalam passband
Desain athermal untuk node distribusi tidak bertenaga.
Konektor Serat Standar: SC, ST, FC, LC, atau disesuaikan
Connector Polish: UPC atau APC (sebagaimana berlaku)
Modul kuncir juga tersedia
Dapat digunakan sebagai Mux atau Demux
Aplikasi
Transmisi WDM
ADM berbasis WDM
Metro dan pekerjaan jarak jauh
Routing selektif panjang gelombang
Pemrosesan sinyal optik
Spesifikasi
| Parameter | Spesifikasi | Satuan | Komentar | ||
| Min | Maks | ||||
| Saluran Input | 1 | ||||
| Saluran Keluaran | 40 | 32, 48 saluran tersedia | |||
| Spasi Saluran | 100 | GHz | |||
| Passband Referensi | -12.5 | 12.5 | GHz | ||
| Akurasi Panjang Gelombang | -50 | 50 | sore | Relatif terhadap ITU Grid | |
| Bandwidth 1dB |
0,4 |
nm |
Tipe Atas F-Flat |
||
| Bandwidth 3dB |
0,6 |
nm | |||
| IL | 6 | dB | Kasus terburuk dalam passband ITU | ||
| IL UNI. | 1 | dB | |||
| Riak | 0,7 | dB | Variasi kehilangan dalam ITU passband | ||
| PDL | 0,5 | dB | Maks.nilai dalam passband ITU | ||
| Crosstalk yang berdekatan | 25 | dB | Kasus terburuk dalam passband ITU | ||
| Crosstalk Tidak Berdekatan | 30 | dB | Kasus terburuk dalam passband ITU | ||
| Total Crosstalk | 22 | dB | Crosstalk kumulatif semua saluran lainnya | ||
| Mengembalikan kerugian | 40 | dB | |||
| Daya Optik Kontinu Maksimum | 250 | mW | Input daya optik maksimum | ||
| Dispersi Chromatic (CD) | -20 | +20 | ps / nm | ||
| PMD | 0,5 | ps | |||
