| Brand Name: | GEZHI or OEM |
| Nomor Model: | AWG 80CH |
| Moq: | 1 pc |
| harga: | dapat dinegosiasikan |
| Delivery Time: | 5-8 HARI KERJA |
| Payment Terms: | T / T, Western Union |

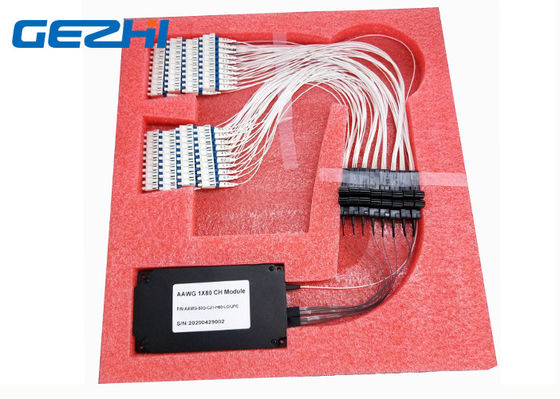

Modul Gaussion AAWG Mux / Demux 1x80CH modul DWDM
GEZHI Gaussion AAWG mux / demux berdasarkan silika pada teknologi silikon, dirancang untuk aplikasi spasi kanal ITU di mana tidak diperlukan daya listrik.Modul DWDM AAWG ini beroperasi pada jarak 50GHz ITU Grid DWDM total panjang gelombang 80 saluran.Biaya rendah dan kinerja tinggi menjadikannya solusi ideal untuk aplikasi DWDM metro dan jarak jauh.96CH 50Ghz AAWG DWDM dapat digunakan untuk menggantikan produk DWDM TFF (filter film tipis) tradisional untuk kasus-kasus di mana tidak ada daya yang tersedia.
GEZHI 96ch AAWG Mux Demux adalah modul optik pasif yang dapat diskalakan, berdensitas tinggi, dan mandiri yang sangat cocok untuk SONET / SDH, transportasi PDH, layanan ETHERNET dalam akses dan jaringan metro edge optik.
fitur
Isolasi Saluran Tinggi
Stabilitas dan keandalan yang tinggi
Pita lulus lebar
Rugi Penyisipan Rendah
Pengerjaan inovatif untuk kinerja maksimal dengan tingkat perlindungan tinggi
Kapasitas Tinggi Untuk Aplikasi yang Haus Data
Berbasis pada teknologi AWG a-athermal dengan band pass berbentuk Gaussian
Aplikasi
Jaringan metro
Pusat Data
Aplikasi CATV
Akses Jaringan
Jaringan WDM
Telekomunikasi
Spesifikasi
| Parameter | Spesifikasi | Satuan | Komentar | ||
| Min | Maks | ||||
| Saluran Input | 1 | ||||
| Saluran Keluaran | 96 | 80, 96 saluran tersedia | |||
| Spasi Saluran | 50 | GHz | |||
| Bandwidth 1dB |
0,18 |
nm | Jenis Gaussion | ||
| Bandwidth 3dB |
0,28 |
nm | |||
| IL | 7 | dB | Kasus terburuk dalam passband ITU | ||
| IL UNI. | 1 | dB | |||
| Riak | 0,7 | dB | Variasi kehilangan dalam ITU passband | ||
| PDL | 0,5 | dB | Maks.nilai dalam passband ITU | ||
| Crosstalk yang berdekatan | 22 | dB | Kasus terburuk dalam passband ITU | ||
| Crosstalk Tidak Berdekatan | 27 | dB | Kasus terburuk dalam passband ITU | ||
| Total Crosstalk | 20 | dB | Crosstalk kumulatif semua saluran lainnya | ||
| Mengembalikan kerugian | 40 | dB | |||
| Daya Optik Kontinu Maksimum | 250 | mW | Input daya optik maksimum | ||
| Dispersi Chromatic (CD) | -20 | +20 | ps / nm | ||
| PMD | 0,5 | ps | |||
Dibandingkan dengan teknologi TFF tradisional, GEZHI AAWG DWDM Module memiliki kelebihan yang tak tergantikan dan jelas berikut ini:
AAWG DWDM memiliki stabilitas termal dan akurasi ITU-Grid yang ditingkatkan yang dibutuhkan oleh ITU-G694.1 dengan bandwidth transmisi yang lebih luas, sehingga dapat diterapkan ke area kelas atas seperti sistem komunikasi optik DWDM Metro / long-haul / Metro DWDM.
Fitur PMD yang lebih baik (<0,5 ps) memungkinkannya untuk memenuhi persyaratan sistem transmisi DWDM 40G / 100G dan toleransi PMD dari sistem kecepatan tinggi.
AAWG tidak perlu kontrol sirkuit eksternal.Sebagai produk pasif murni, dapat menggunakan teknologi kompensasi diri untuk melakukan kontrol adaptasi diri untuk suhu eksternal.
Paket gambar
|
|
